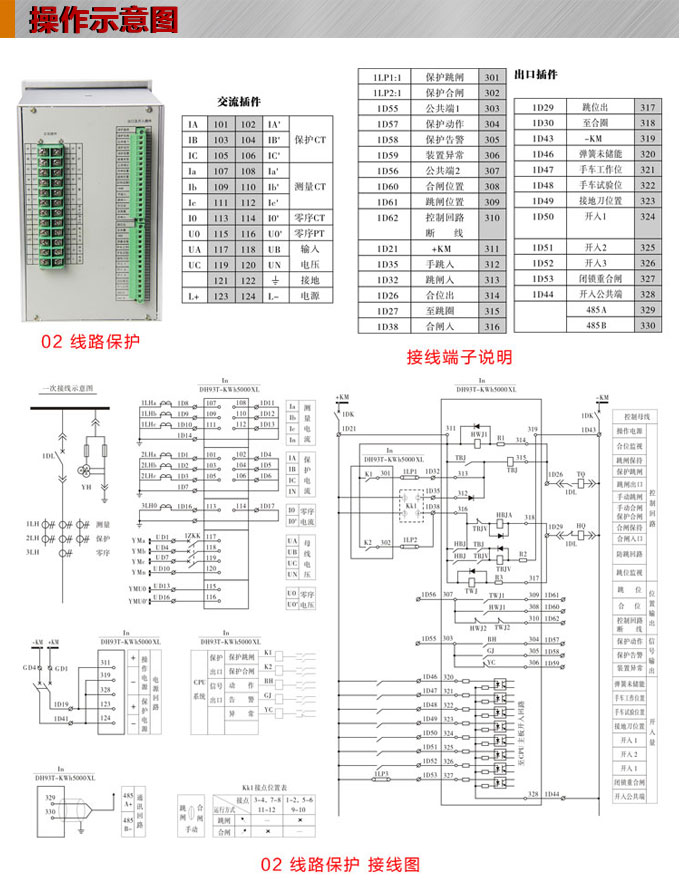

使用操作說明
生產實拍與資質
售前售后須知
松野電氣是專業生產線路保護,DH93線路保護裝置,綜保的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的線路保護裝置生產經驗
一、線路保護,DH93線路保護裝置,綜保特點:

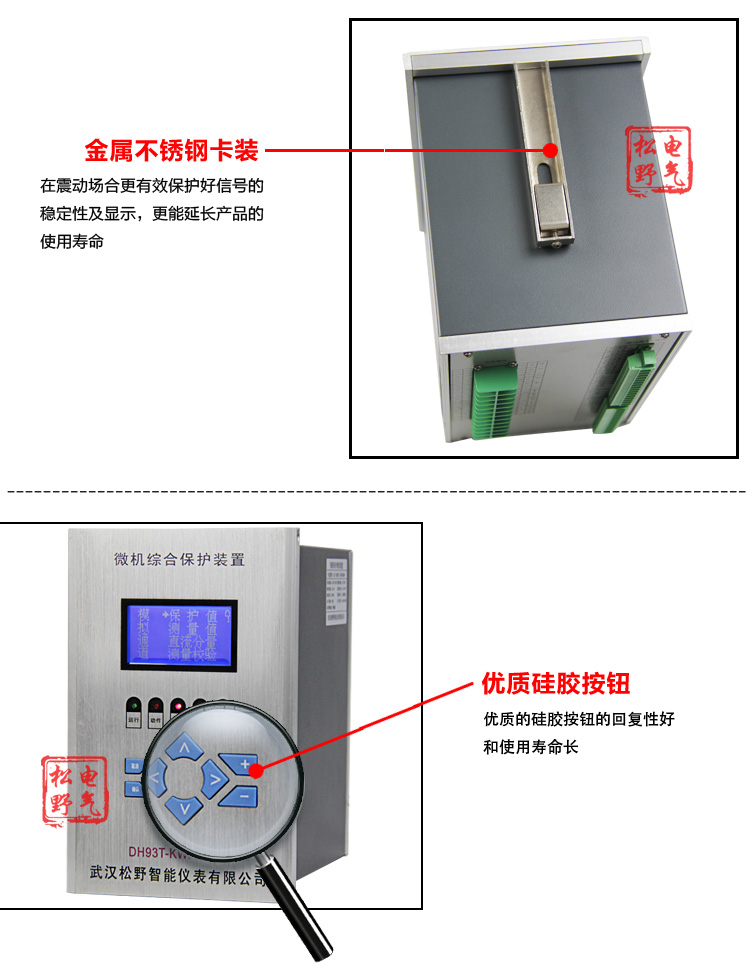

①、全鋁機箱面板鋼琴拉絲、外觀精美
采用全密封式結構、具有良好的抗震、防塵性能
小型化設計、體積小、重量輕、安裝方便
②、采用獨特的可靠性設計、無可調元件、裝置穩定性好、抗干擾性能強
③、全漢化液晶顯示、人機界面清晰易懂、操作整定極為方便
④、裝置供電電源為交直流兩用AC/ DC 220 V
裝置操作電源為DC220V
如需 AC220V、DC110V、AC110V 需訂貨時注明
⑤、具有RS485總線串行通信口、并集成了Modbus 標準通信規約
⑥、可記錄150條事件順序記錄功能、數據掉電不丟失
⑦、具備完善的自檢功能、完整的異常記錄、事件記錄、
操作記錄、所有信息掉電保持
⑧、外形小巧精細、結構合理、采用高等級、高品質的元
器件及多層板技術和SMT工藝、具有很高的電氣性能
⑨、內部集成零序電流(電壓)合成算法、可外加零序也可不外加零序 CT (PT)、
實現零序過流電壓保護。
采用精密合成算法、可通過按鍵 Menu 操作來實現
V-V接法和Y 型 接法通用。
⑩、具有完整的斷路器操作回路、超低功耗
①、額定工作電壓
AC 220V、DC220V 或 DC110V(訂貨注明)
操作回路電源
DC 220V (DC110V、AC220V、AC110V、訂貨注明)
②、額定技術數據
交流電流:5A或1A (訂貨注明)
交流電壓:400V或100V(訂貨注明)
頻 率 :50Hz
③、功率消耗
工作電源:正常工作時、不大于5W、
保護動作時、不大于10W、
交流電流回路:<1 VA/相(IN = 5A)
<0.5VA/相(IN = 1A)
交流電壓回路:<0.5VA / 相
④、精確工作范圍
電 流:0.04 In ~ 20 In
電 壓:0.4V ~ 1.2Un
頻 率:0.9 Fn ~ 1.1 Fn
時 間:0 ~ 100s
⑤、保護部分精度
定值精度:≤±5%
時間精度:<±1% 整定時間+35ms
整組動作時間:≤35ms
頻率精度:≤0.01Hz
⑥、測控部分精度
交流量精度:≤±0.2%
有功、無功:≤±0.5%
⑦、開關量輸入
輸入類型:無源、
光電隔離輸入數量 :8路
工作電壓:AC220V、DC220V 或 DC110V
⑧、開出接點容量
a、出口繼電器
觸點額定載流容量:250VAC / 220V DC 、5A
輸出類型:無源(空接點)
b、信號繼電器
觸點額定載流容量:250VAC / 220V DC 、5A
輸出類型:無源(空接點)
⑨、通信接口
數 目 : 1
電氣特性:RS485
通訊協議: Modbus
地 址:1~99
波 特 率:≤ 9600 bps
通信介質:雙絞線或光纖
線路保護,DH93微機綜合保護裝置,綜保功能配置
1、產品型號:SY-DH93T-KWh5000 XL
2、保護功能 :低壓閉鎖定電流速斷保護
低壓閉鎖定限時電流速斷保護
低壓閉鎖定時限過電流保護
反時限過電流(一般、非常、極端)
零序過流告警和跳閘(小接地系統)
低電壓保護
零序過電壓保護
合閘后加速保護
過負荷保護
三相一次重合閘
相間充電保護
PT 斷線
方向過流
過電壓保護
負序過流保護
3、遙測遙信: 電流、 電壓、有功、無功、功率因數、頻率、8路遙信量
4、事件記錄:保護事件
告警事件
遙信變位事件
操作記錄事件
事故變位次數統計
5、控 制:就地/遠方分、合閘
遠方定值修改
遠方保護投/退
6、操 作 箱:跳位、合位指示
自保持及防跳
跳、合閘電流自適應
控制回路斷線告警
7、通 訊:RS485、Modbus 協議
8、適用范圍:常用 110kV、66kV、35kV、10kV、6kV 、3kV
線路保護(進線、出線、饋線、聯絡母聯)
1、在使用產品之前仔細閱讀產品說明書
2、儀表盡量避開干擾源、若信號線過長、最好采用屏蔽線、不能將信號線與電源線安裝在一起。
3、本公司儀表常規出廠為非防水防塵、非防腐蝕、防油、防止強烈震動或沖擊。
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購微機綜合保護裝置請?zhí)峁┮韵聟?shù):
1、確定產品外形尺寸
2、確定工作電源
3、確定是否需要帶附加功能如:帶通訊、報警輸出等。
4、確定安裝場合,使用領域和范圍,如化工廠、電廠等。
供貨周期:我們的產品只有常規備貨的,但工業品現場工況和實際需求各不相同,部份產品需安排定制生產,一般在生產周期為1~3天個工作日。
■售后服務
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
本公司向用戶承諾,本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算,質保期內若收到用戶關于此缺陷的通知,本公司對確實有缺陷的產品實行無條件免費維修或免費更換。本公司對所有非定制產品一律保證7天內包退換,終身維修。
