松野電氣是專業生產變壓器保護,DH93變壓器保護裝置,綜保的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的變壓器保護裝置生產經驗
一、變壓器保護,DH93變壓器保護裝置,綜保特點：

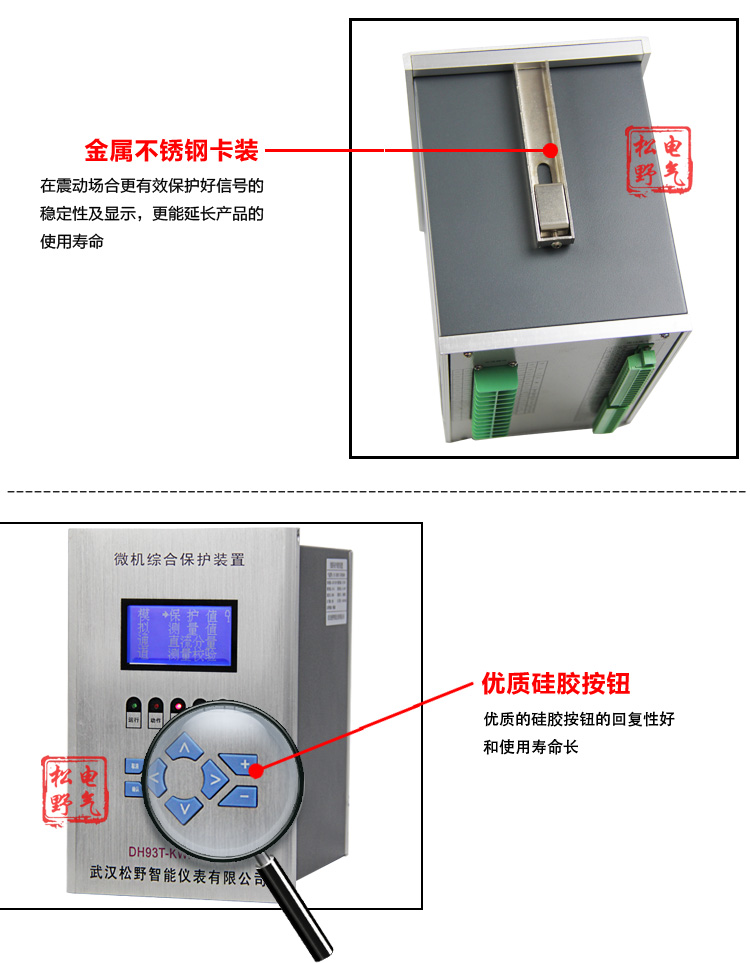

①、全鋁機箱面板鋼琴拉絲、外觀精美
采用全密封式結構、具有良好的抗震、防塵性能
小型化設計、體積小、重量輕、安裝方便
②、采用獨特的可靠性設計、無可調元件、裝置穩定性好、抗干擾性能強
③、全漢化液晶顯示、人機界面清晰易懂、操作整定極為方便
④、裝置供電電源為交直流兩用 AC/ DC 220 V
裝置操作電源為DC220V
如需 AC220V、DC110V、AC110V 需訂貨時注明
⑤、具有RS485總線串行通信口、并集成了Modbus 標準通信規約
⑥、可記錄150條事件順序記錄功能、數據掉電不丟失
⑦、具備完善的自檢功能、完整的異常記錄、事件記錄、
操作記錄、所有信息掉電保持
⑧、外形小巧精細、結構合理、采用高等級、高品質的元
器件及多層板技術和SMT工藝、具有很高的電氣性能
⑨、內部集成零序電流（電壓）合成算法、可外加零序也可不外加零序 CT （PT）、
實現零序過流電壓保護。
采用精密合成算法、可通過按鍵 Menu 操作來實現
V-V接法和Y 型 接法通用。
⑩、具有完整的斷路器操作回路、超低功耗
①、額定工作電壓
AC 220V、DC220V 或 DC110V（訂貨注明）
作回路電源
DC 2操20V （DC110V、AC220V、AC110V、訂貨注明）
②、額定技術數據
交流電流：5A或1A （訂貨注明）
交流電壓：400V或100V（訂貨注明）
頻 率 ：50Hz
③、功率消耗
工作電源：正常工作時、不大于5W、
保護動作時、不大于10W、
交流電流回路：＜1 VA/相（IN = 5A）
＜0.5VA/相（IN = 1A）
交流電壓回路：＜0.5VA / 相
④、精確工作范圍
電 流：0.04 In ~ 20 In
電 壓：0.4V ~ 1.2Un
頻 率：0.9 Fn ~ 1.1 Fn
時 間：0 ~ 100s
⑤、保護部分精度
定值精度：≤±5%
時間精度：＜±1% 整定時間+35ms
整組動作時間：≤35ms
頻率精度：≤0.01Hz
⑥、測控部分精度
交流量精度：≤±0.2%
有功、無功：≤±0.5%
⑦、開關量輸入
輸入類型：無源、
光電隔離輸入數量 ：8路
工作電壓：AC220V、DC220V 或 DC110V
⑧、開出接點容量
a、出口繼電器
觸點額定載流容量：250VAC / 220V DC 、5A
輸出類型：無源（空接點）
b、信號繼電器
觸點額定載流容量：250VAC / 220V DC 、5A
輸出類型：無源（空接點）
⑨、通信接口
數 目 ： 1
電氣特性：RS485
通訊協議： Modbus
地 址：1~99、
波 特 率：≤ 9600 bps
通信介質：雙絞線或光纖
變壓器保護,DH93變壓器保護裝置,綜保功能配置
1、產品型號： SY-DH93T-KWh5000 B
2、保護功能 ：低壓閉鎖定電流速斷保護
低壓閉鎖定限時電流速斷保護
低壓閉鎖定時限過電流保護
反時限過電流（一般、非常、極端）
零序過流告警和跳閘（小接地系統）
低電壓保護
零序過電壓保護
合閘后加速保護
過負荷保護
三相一次重合閘
相間充電保護
PT 斷線
方向過流
過電壓保護
負序過流保護
非電量保護
3、遙測遙信：電流、 電壓、有功、無功、功率因數、頻率、8路遙信量
4、事件記錄：保護事件
告警事件
遙信變位事件
操作記錄事件
事故變位次數統計
5、控 制：就地/遠方分、合閘
遠方定值修改
遠方保護投/退
6、操 作 箱：跳位、合位指示
自保持及防跳
跳、合閘電流自適應
控制回路斷線告警
7、通 訊：RS485、Modbus 協議
8、適用范圍：常用 35kV、10kV、6kV 、3kV 變壓器系統
1、在使用產品之前仔細閱讀產品說明書
2、儀表盡量避開干擾源、若信號線過長、最好采用屏蔽線、不能將信號線與電源線安裝在一起。
3、本公司儀表常規出廠為非防水防塵、非防腐蝕、防油、防止強烈震動或沖擊。■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購微機綜合保護裝置請?zhí)峁┮韵聟?shù)：
1、確定產品外形尺寸
2、確定工作電源
3、確定是否需要帶附加功能如：帶通訊、報警輸出等。
4、確定安裝場合，使用領域和范圍，如化工廠、電廠等。
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。
■售后服務
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算，質保期內若收到用戶關于此缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。本公司對所有非定制產品一律保證7天內包退換，終身維修。
