微機綜合保護裝置

您現在的位置:主頁 > 產品中心 > 多功能電力儀表 > 微機綜合保護裝置 >
變壓器后備裝置,DH93綜保

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產變壓器后備,DH93變壓器后備裝置,綜保的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的變壓器后備裝置生產經驗
一、變壓器后備,DH93變壓器后備裝置,綜保特點:
①、全鋁機箱面板鋼琴拉絲、外觀精美
   采用全密封式結構、具有良好的抗震、防塵性能
   小型化設計、體積小、重量輕、安裝方便
②、采用獨特的可靠性設計、無可調元件、裝置穩定性好、抗干擾性能強
③、全漢化液晶顯示、人機界面清晰易懂、操作整定極為方便
④、裝置供電電源為交直流兩用 AC/ DC 220 V
裝置操作電源為DC220V
如需 AC220V、DC110V、AC110V  需訂貨時注明
⑤、具有RS485總線串行通信口、并集成了Modbus 標準通信規約
⑥、可記錄150條事件順序記錄功能、數據掉電不丟失
⑦、具備完善的自檢功能、完整的異常記錄、事件記錄、
    操作記錄、所有信息掉電保持
⑧、外形小巧精細、結構合理、采用高等級、高品質的元
    器件及多層板技術和SMT工藝、具有很高的電氣性能
⑨、內部集成零序電流(電壓)合成算法、可外加零序也可不外加零序 CT (PT)、
實現零序過流電壓保護。
    采用精密合成算法、可通過按鍵 Menu 操作來實現
       V-V接法和Y 型 接法通用。
⑩、具有完整的斷路器操作回路、超低功耗


變壓器后備,DH93變壓器后備裝置,綜保品牌模塊
變壓器后備,DH93變壓器后備裝置,綜保技術參數

①、額定工作電壓
         AC 220V、DC220V 或 DC110V(訂貨注明)
         操作回路電源
         DC 220V (DC110V、AC220V、AC110V、訂貨注明)
②、額定技術數據
        交流電流:5A或1A (訂貨注明)
        交流電壓:400V或100V(訂貨注明)
        頻   率 :50Hz
③、功率消耗
        工作電源:正常工作時、不大于5W、
                  保護動作時、不大于10W、
        交流電流回路:<1 VA/相(IN = 5A)
                      <0.5VA/相(IN = 1A)
        交流電壓回路:<0.5VA / 相
④、精確工作范圍
         電    流:0.04 In ~ 20 In
         電    壓:0.4V ~ 1.2Un
         頻    率:0.9 Fn ~ 1.1 Fn
         時    間:0 ~ 100s
⑤、保護部分精度
         定值精度:≤±5%
         時間精度:<±1% 整定時間+35ms
         整組動作時間:≤35ms
         頻率精度:≤0.01Hz
⑥、測控部分精度
         交流量精度:≤±0.2%
         有功、無功:≤±0.5%
⑦、開關量輸入
         輸入類型:無源、
         光電隔離輸入數量 :8路
         工作電壓:AC220V、DC220V 或 DC110V
⑧、開出接點容量
         a、出口繼電器
         觸點額定載流容量:250VAC / 220V DC 、5A
         輸出類型:無源(空接點)
         b、信號繼電器
         觸點額定載流容量:250VAC / 220V DC 、5A
         輸出類型:無源(空接點)
⑨、通信接口
         數   目 : 1
         電氣特性:RS485
         通訊協議: Modbus
         地    址:1~99、
         波 特 率:≤ 9600 bps
         通信介質:雙絞線或光纖
變壓器后備,DH93變壓器后備裝置,綜保功能配置
1、產品型號: SY-DH93T-KWh5000 BH
2、保護功能 :低壓閉鎖定電流速斷保護
                低壓閉鎖定限時電流速斷保護
                低壓閉鎖定時限過電流保護
                反時限過電流(一般、非常、極端)
                零序過流告警和跳閘(小接地系統)
                低電壓保護
                零序過電壓保護
                合閘后加速保護
                過負荷保護
                三相一次重合閘
                相間充電保護
                PT 斷線
                方向過流
                過電壓保護
                負序過流保護
                非電量保護
3、遙測遙信:電流、 電壓、有功、無功、功率因數、頻率、8路遙信量
4、事件記錄:保護事件
              告警事件
              遙信變位事件
              操作記錄事件
              事故變位次數統計
5、控   制:就地/遠方分、合閘
             遠方定值修改
             遠方保護投/退
 6、操 作 箱:跳位、合位指示
              自保持及防跳
              跳、合閘電流自適應
              控制回路斷線告警
 7、通    訊:RS485、Modbus 協議
 8、適用范圍:常用 35kV、10kV、6kV 、3kV 變壓器系統

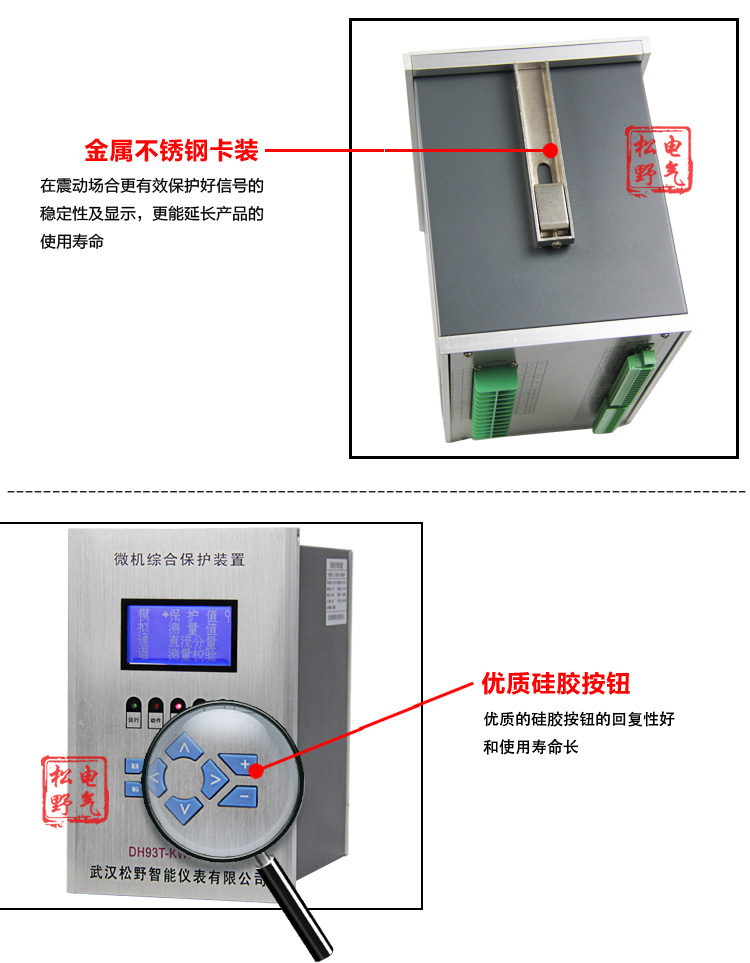

變壓器后備,DH93變壓器后備裝置,綜保細節展示1
變壓器后備,DH93變壓器后備裝置,綜保細節展示2
變壓器后備,DH93變壓器后備裝置,綜保細節展示3
變壓器后備,DH93變壓器后備裝置,綜保細節展示4

變壓器后備,DH93變壓器后備裝置,綜保接線圖
變壓器后備,DH93變壓器后備裝置,綜保結構圖
變壓器后備,DH93變壓器后備裝置,綜保選型圖
