微機綜合保護裝置

您現在的位置:主頁 > 產品中心 > 多功能電力儀表 > 微機綜合保護裝置 >
電容器保護裝置,DH93綜保

產品詳細參數

使用操作說明

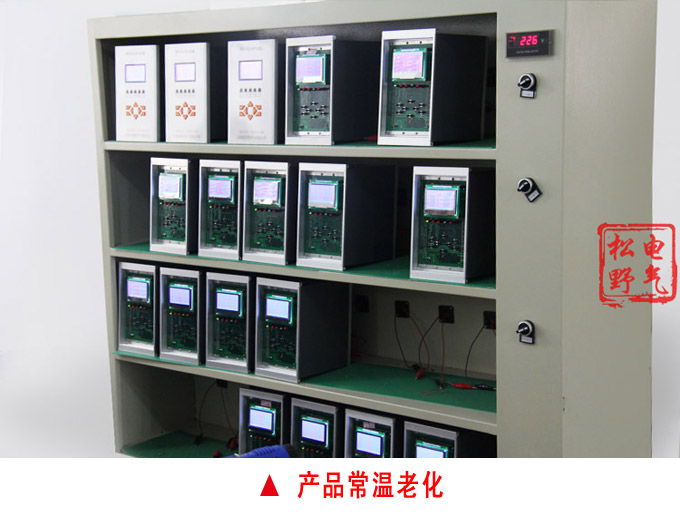

生產實拍與資質

售前售后須知

松野電氣是專業生產電容器保護,DH93電容器保護裝置,綜保的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的電容器保護裝置生產經驗
一、電容器保護,DH93電容器保護裝置,綜保特點:
①、全鋁機箱面板鋼琴拉絲、外觀精美
   采用全密封式結構、具有良好的抗震、防塵性能
   小型化設計、體積小、重量輕、安裝方便
②、采用獨特的可靠性設計、無可調元件、裝置穩定性好、抗干擾性能強
③、全漢化液晶顯示、人機界面清晰易懂、操作整定極為方便
④、裝置供電電源為交直流兩用 AC/ DC 220 V
裝置操作電源為DC220V
如需 AC220V、DC110V、AC110V  需訂貨時注明
⑤、具有RS485總線串行通信口、并集成了Modbus 標準通信規約

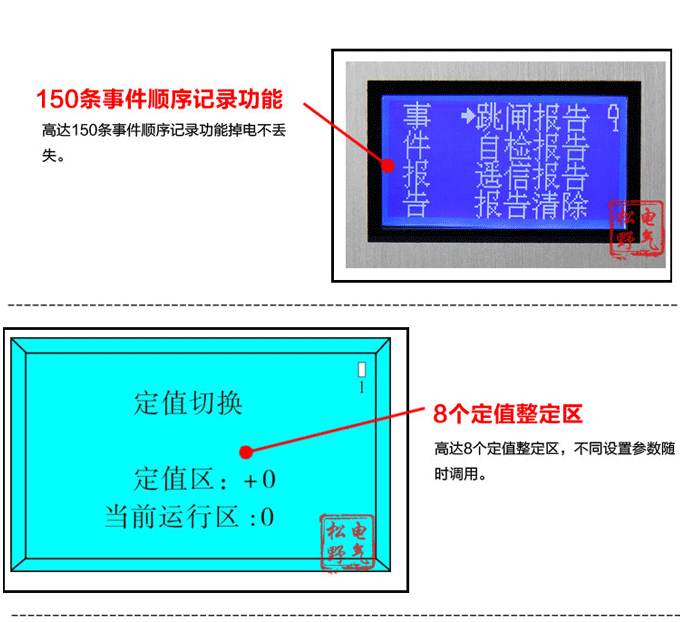

⑥、可記錄150條事件順序記錄功能、數據掉電不丟失
⑦、具備完善的自檢功能、完整的異常記錄、事件記錄、
    操作記錄、所有信息掉電保持
⑧、外形小巧精細、結構合理、采用高等級、高品質的元
    器件及多層板技術和SMT工藝、具有很高的電氣性能
⑨、內部集成零序電流(電壓)合成算法、可外加零序也可不外加零序 CT (PT)、
實現零序過流電壓保護。采用精密合成算法、可通過按Menu操作來實現V-V接法和Y 型接法通用。
⑩、具有完整的斷路器操作回路、超低功耗。


電容器保護,DH93電容器保護裝置,綜保品牌模塊
電容器保護,DH93電容器保護裝置,綜保技術參數

①、額定工作電壓
         AC 220V、DC220V 或 DC110V(訂貨注明)
         操作回路電源
         DC 220V (DC110V、AC220V、AC110V、訂貨注明)
②、額定技術數據
        交流電流:5A或1A (訂貨注明)
        交流電壓:400V或100V(訂貨注明)
        頻   率 :50Hz
③、功率消耗
        工作電源:正常工作時、不大于5W、
                  保護動作時、不大于10W、
        交流電流回路:<1 VA/相(IN = 5A)
                      <0.5VA/相(IN = 1A)
        交流電壓回路:<0.5VA / 相
④、精確工作范圍
         電    流:0.04 In ~ 20 In
         電    壓:0.4V ~ 1.2Un
         頻    率:0.9 Fn ~ 1.1 Fn
         時    間:0 ~ 100s
⑤、保護部分精度
         定值精度:≤±5%
         時間精度:<±1% 整定時間+35ms
         整組動作時間:≤35ms
         頻率精度:≤0.01Hz
⑥、測控部分精度
         交流量精度:≤±0.2%
         有功、無功:≤±0.5%
⑦、開關量輸入
         輸入類型:無源、
         光電隔離輸入數量 :8路
         工作電壓:AC220V、DC220V 或 DC110V
⑧、開出接點容量
         a、出口繼電器
         觸點額定載流容量:250VAC / 220V DC 、5A
         輸出類型:無源(空接點)
         b、信號繼電器
         觸點額定載流容量:250VAC / 220V DC 、5A
         輸出類型:無源(空接點)
⑨、通信接口
         數   目 : 1
         電氣特性:RS485
         通訊協議: Modbus
         地    址:1~99、
         波 特 率:≤ 9600 bps
         通信介質:雙絞線或光纖
電容器保護,DH93電容器保護裝置,綜保功能配置
1、產品型號:SY-DH93T-KWh5000 C
2、保護功能 :低壓閉鎖定電流速斷保護
              低壓閉鎖定限時電流速斷保護
              低壓閉鎖定時限過電流保護
              反時限過電流(一般、非常、極端)
              零序過流告警和跳閘(小接地系統)
              低電壓保護
              零序過電壓保護
              合閘后加速保護
              過負荷保護
              三相一次重合閘
              相間充電保護
              PT 斷線
              方向過流
              過電壓保護
              負序過流保護
 3、遙測遙信: 電流、電壓、有功、無功、功率因數、頻率、8路遙信量
 4、事件記錄: 保護事件
                告警事件
                遙信變位事件
                操作記錄事件
                事故變位次數統計
  5、控  制: 就地/遠方分、合閘
              遠方定值修改
              遠方保護投/退
  6、操作箱: 跳位、合位指示
              自保持及防跳
              跳、合閘電流自適應
              控制回路斷線告警
  7、通  訊:RS485、Modbus 協議

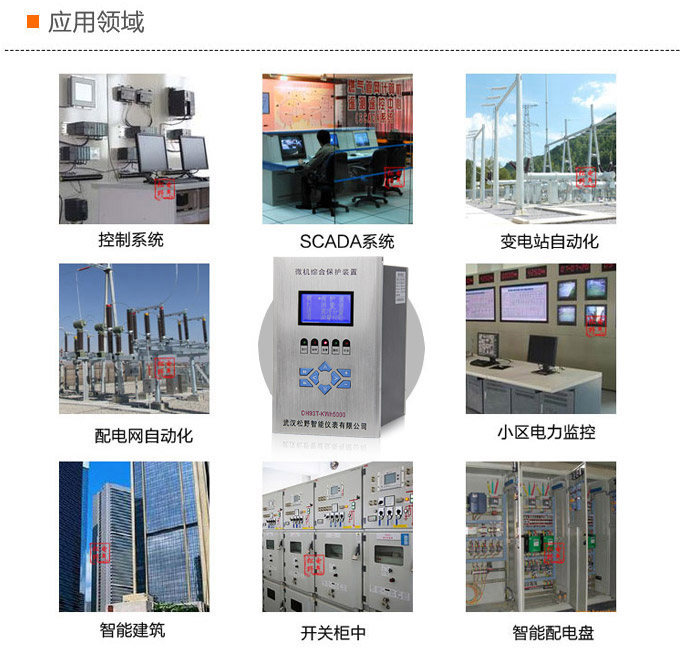

  8、適用范圍:常用  66kV、35kV、10kV、6kV 、3kV系統裝設單Y
        雙 Y、△形并聯電容器的保護和測控

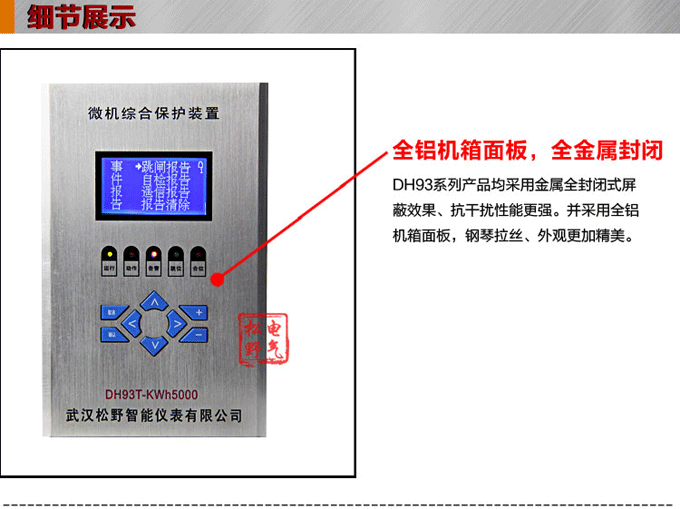

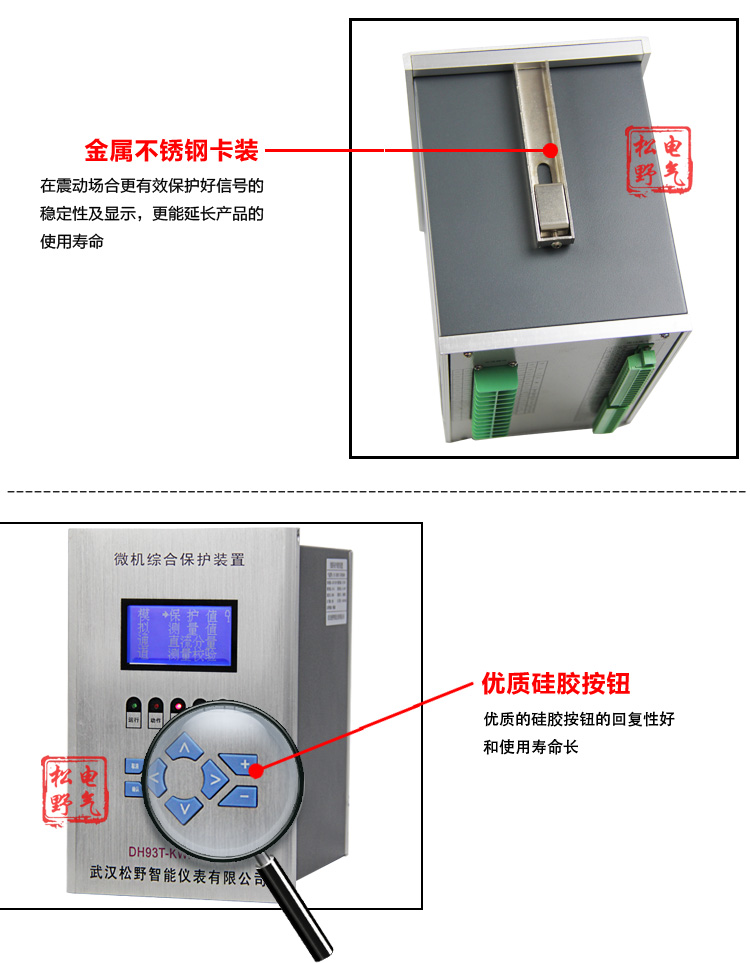

電容器保護,DH93電容器保護裝置,綜保細節展示1

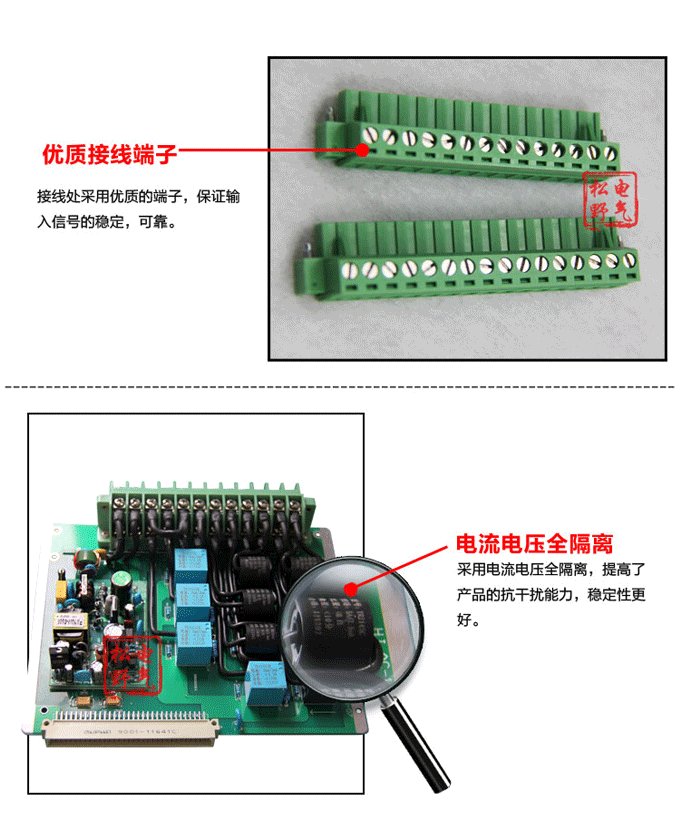

電容器保護,DH93電容器保護裝置,綜保細節展示2
電容器保護,DH93電容器保護裝置,綜保細節展示3
電容器保護,DH93電容器保護裝置,綜保細節展示4

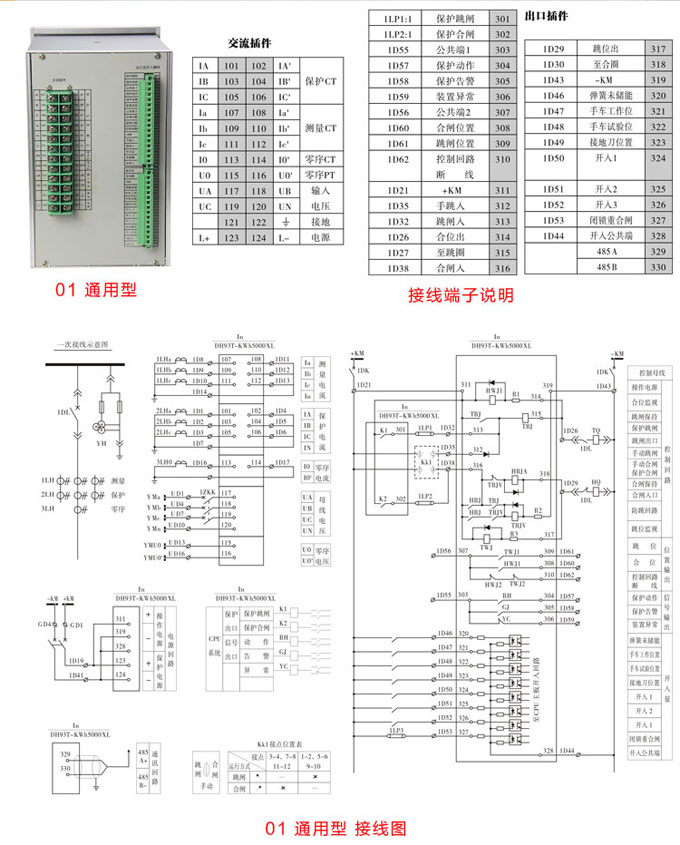

電容器保護,DH93電容器保護裝置,綜保接線圖

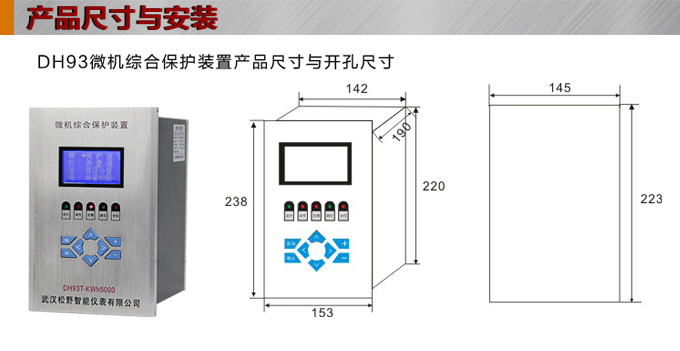

電容器保護,DH93電容器保護裝置,綜保結構圖
電容器保護,DH93電容器保護裝置,綜保選型圖
