松野電氣是專業生產液晶漢顯控制儀,DT609三回路液晶顯示表,液晶顯示控制儀的廠家,隔離技術,性能穩定可靠,抗干擾能力強
一、液晶漢顯控制儀,DT609三回路液晶顯示表產品特點
1、SY-DT500系列液晶顯示儀/無紙記錄儀是一種智能化的多功能二次儀表，適用于對各種過程參量進行監測、控制、記錄與遠傳。
2、帶USB數據轉存功能和SD卡擴展功能
3、輸入、輸出、電源、通訊相互之間采用光電隔離技術
4、4路萬能信號輸入，可輸入毫伏、直接電流：0～20mA、0～10mA、4～20mA、
直接電壓：0～5V、1～5V、0～10V（特殊定制）、輸入阻抗≥500KΩ
熱電阻：Pt100、Cu50、Cu53、Cu100或線性電阻：0～400Ω
熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
測量精度：0.2%FS±1d、 標準卡入式結構
5、具有模擬量變送輸出與繼電器接點輸出可選
模擬量變送輸出：4～20mA、0～20mA、0～10mA （負載電阻 ≤ 480 或960Ω）、
繼電器接點輸出：AC220V/2A、DC24V/2A（阻性負載）
6、通訊輸出為RS485/RS232通訊接口，波特率1200～9600bps可設置，采用標準Modbus-RTU通訊協議
7、打印接口為RS-232C，可直接配接SP-A40SH系列串行打印機；具有手動打印和定時打印功能
8、帶DC24V饋電輸出，負載電流≤50mA，為現場變送器配電
液晶漢顯控制儀,DT609三回路液晶顯示表技術參數
1、輸入信號：電流：0～20mA、0～10mA、4～20mA、0～10mA開方、4～20mA開方
輸入阻抗：≤100Ω、輸入電流最大限制：≤30mA
電壓：0～5V、1～5V、0～10V（特殊定制）、0～5V開方、1～5V開方、
0～20 mV、0～100 mV、輸入阻抗：≥500KΩ
熱電阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2、或線性電阻：0～400Ω
熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
2、輸出信號：模擬輸出：4～20mA、0～20mA、0～10mA （負載電阻 ≤ 480 或960Ω）、
1～5V、0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥4KΩ）
報警輸出：繼電器控制輸出、AC220V/2A、DC24V/2A（阻性負載）
饋電輸出：DC24V±1，負載電流≤50mA
通訊輸出：RS485/RS232通訊接口，波特率1200～9600bps可設置，
采用標準Modbus-RTU通訊協議，RS-485通訊距離可達1公里；
RS-232通訊距離可達15米。
3、測量精度：0.2%FS±1d、 標準卡入式結構
4、設定方式：面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存。
5、顯示方式：背光式3.5英寸128*64高分辨率點陣式白屏黑字液晶屏、
顯示內容可由漢字，數字，過程曲線，棒圖等組成，
通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更等
6、記錄間隔：1、2、4、6、15、30、60、120、240秒九檔可供選擇
7、存儲長度：3天（間隔1秒時）— 720天（間隔240秒時）
8、打印控制：打印接口為RS-232C，可直接配接SP-A40SH系列串行打印機
9、使用環境：環境溫度：0～50℃；相對濕度：≤85%RH；避免強腐蝕氣體。
10、工作電源：AC 100～240V、或 DC 20～29V。功耗 ≤ 5W

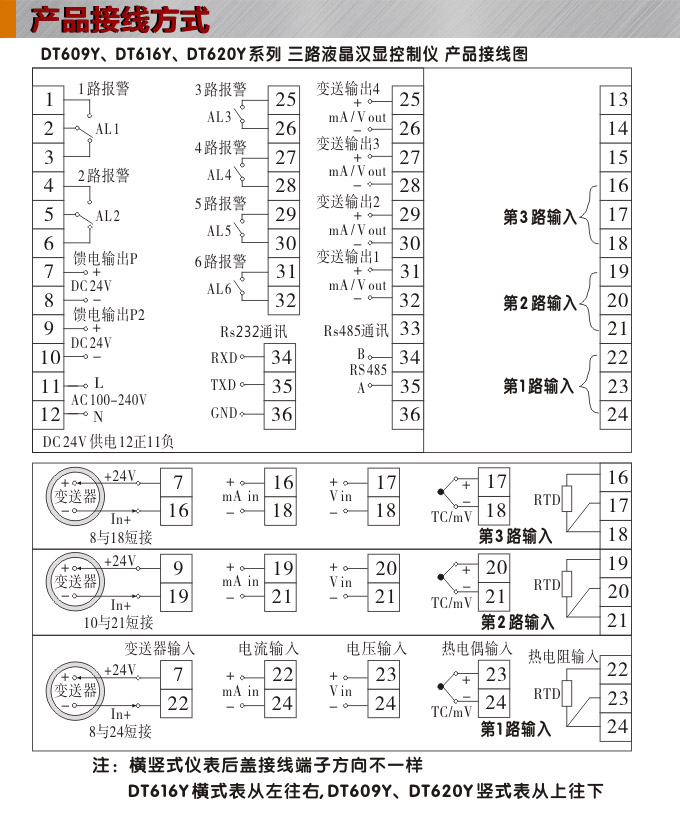

液晶漢顯控制儀,DT609三回路液晶顯示表接線示意圖
1、DT300、DT400、DT500、DT600 的接線、電源、報警輸出、變送輸出、通訊、饋電輸出都相同。可以任意組合選擇、只有輸入回路接線不同、根據輸入通道數要求選擇接線
2、DT316、DT320、DT309 是單回路 液晶漢顯控制儀 輸入接線 22-24
3、DT416、DT420、DT409 是雙回路 液晶漢顯控制儀 輸入接線 22-24、 19-21
3、DT516、DT520、DT509 是四回路 液晶漢顯控制儀 輸入接線 22-24、 19-21、 16-18、 13-15
4、DT616、DT620、DT609 是三回路 液晶漢顯控制儀 輸入接線 22-24、 19-21、 16-18
5、傳感器和通訊線應使用屏蔽絞線、
6、為了減小電氣干擾，低壓直流信號和傳感器輸入的連接線應遠離強電走線。并在一點接地。
7、在傳感器與端子之間接入的任何裝置，都有可能由于電阻或漏流而影響測量精度、
8、熱電偶或高溫計輸入、應采用與熱電偶對應的補償導線作為延長線，應有屏蔽層、
9、RTD（鉑電阻）輸入、三根導線的電阻值必須相等，每根導線的電阻不能超過15Ω

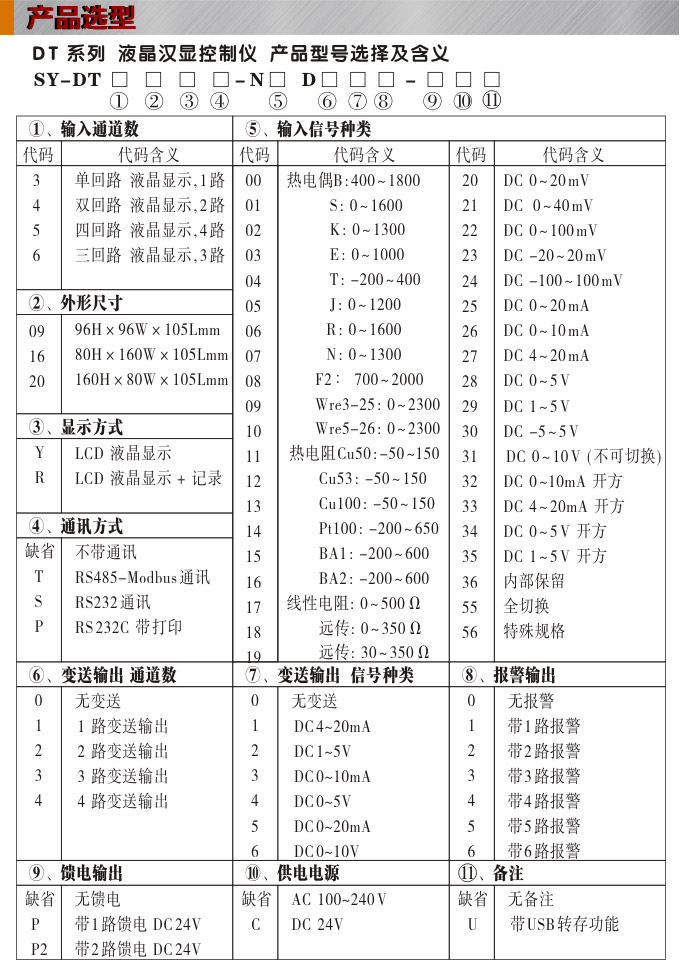

二、液晶漢顯控制儀,DT609三回路液晶顯示表常用型號
常用型號：
SY-DT609Y
SY-DT616Y
SY-DT620Y
SY-DT609R
SY-DT616R
SY-DT620R
三、液晶漢顯控制儀,DT609三回路液晶顯示表獨特點
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購三回路數顯控制儀表請?zhí)峁┮韵聟?shù)：
1、輸入信號的選定
2、是否需要帶報警變送、輸出、饋電輸出

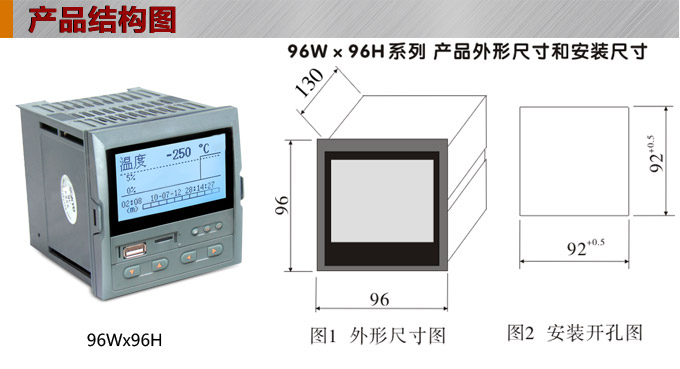

3、確認好表的開孔尺寸
4、確認供電電壓
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。
■售后服務
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算，質保期內若收到用戶關于此缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。本公司對所有非定制產品一律保證7天內包退換，終身維修。
