液晶漢顯控制儀

您現在的位置:主頁 > 產品中心 > 數顯控制儀 > 液晶漢顯控制儀 >
單回路液晶顯示表,DT316液晶漢顯控制儀

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產液晶漢顯控制儀,DT316單回路液晶顯示表,液晶顯示控制儀的廠家,生產經驗豐富,隔離技術,性能穩定可靠,抗干擾能力強
一、液晶漢顯控制儀,DT316單回路液晶顯示表產品特點
1、SY-DT300系列液晶顯示儀/無紙記錄儀是一種智能化的多功能二次儀表,適用于對各種過程參量進行監測、控制、記錄與遠傳。
2、帶USB數據轉存功能和SD卡擴展功能
3、輸入、輸出、電源、通訊相互之間采用光電隔離技術
4、1路萬能信號輸入,可輸入毫伏、直接電流:0~20mA、0~10mA、4~20mA、
                                                          直接電壓:0~5V、1~5V、0~10V(特殊定制)、輸入阻抗≥500KΩ
                                                          熱電阻:Pt100、Cu50、Cu53、Cu100或線性電阻:0~400Ω
                                                          熱電偶:B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
                                                          測量精度:0.2%FS±1d、   標準卡入式結構
5、具有模擬量變送輸出與繼電器接點輸出可選
             模擬量變送輸出:4~20mA、0~20mA、0~10mA  (負載電阻 ≤ 480 或960Ω)、
             繼電器接點輸出:AC220V/2A、DC24V/2A(阻性負載)
6、通訊輸出為RS485/RS232通訊接口,波特率1200~9600bps可設置,采用標準Modbus-RTU通訊協議
7、打印接口為RS-232C,可直接配接SP-A40SH系列串行打印機;具有手動打印和定時打印功能
8、帶DC24V饋電輸出,負載電流≤50mA,為現場變送器配電
液晶漢顯控制儀,DT316單回路液晶顯示表,液晶顯示控制儀品牌模塊
液晶漢顯控制儀,DT316單回路液晶顯示表,液晶顯示控制儀產品宣傳液晶漢顯控制儀,DT316單回路液晶顯示表,液晶顯示控制儀技術參數

液晶漢顯控制儀,DT316單回路液晶顯示表技術參數
 1、輸入信號:電流:0~20mA、0~10mA、4~20mA、0~10mA開方、4~20mA開方
                        輸入阻抗:≤100Ω、輸入電流最大限制:≤30mA
                        電壓:0~5V、1~5V、0~10V(特殊定制)、0~5V開方、1~5V開方、
                                   0~20 mV、0~100 mV、輸入阻抗:≥500KΩ
                        熱電阻:Pt100、Cu50、Cu53、Cu100、BA1、BA2、或線性電阻:0~400Ω
                        熱電偶:B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
2、輸出信號:模擬輸出:4~20mA、0~20mA、0~10mA  (負載電阻 ≤ 480 或960Ω)、
                       1~5V、0~5V(負載電阻≥250KΩ)、0~10V(負載電阻≥4KΩ)
                       報警輸出:繼電器控制輸出、AC220V/2A、DC24V/2A(阻性負載)
                       饋電輸出:DC24V±1,負載電流≤50mA
                       通訊輸出:RS485/RS232通訊接口,波特率1200~9600bps可設置,
                                        采用標準Modbus-RTU通訊協議,RS-485通訊距離可達1公里;
                                        RS-232通訊距離可達15米。
3、測量精度:0.2%FS±1d、   標準卡入式結構
4、設定方式:面板輕觸式按鍵設定;參數設定值密碼鎖定;設定值斷電永久保存。
5、顯示方式:背光式3.5英寸128*64高分辨率點陣式白屏黑字液晶屏、
                       顯示內容可由漢字,數字,過程曲線,棒圖等組成,
                       通過面板按鍵可完成畫面翻頁,歷史數據前后搜索,曲線時標變更等
6、記錄間隔:1、2、4、6、15、30、60、120、240秒九檔可供選擇
7、存儲長度:3天(間隔1秒時)— 720天(間隔240秒時)
8、打印控制:打印接口為RS-232C,可直接配接SP-A40SH系列串行打印機
9、使用環境:環境溫度:0~50℃;相對濕度:≤85%RH;避免強腐蝕氣體。
10、工作電源:AC 100~240V、或 DC 20~29V。   功耗 ≤5W

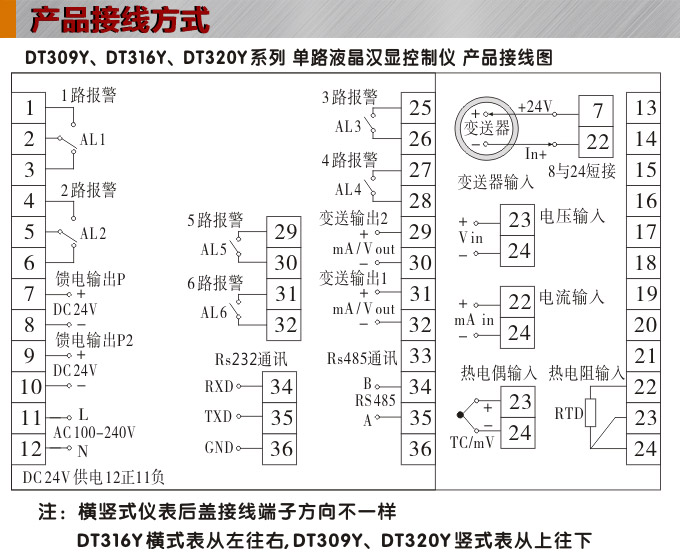

液晶漢顯控制儀,DT316單回路液晶顯示表,液晶顯示控制儀接線方式
液晶漢顯控制儀,DT316單回路液晶顯示表接線說明
1、DT300、DT400、DT500、DT600 的接線、電源、報警輸出、變送輸出、通訊、饋電輸出都相同。
      可以任意組合選擇、只有輸入回路接線不同、根據輸入通道數要求選擇接線
2、DT316、DT320、DT309 是單回路 液晶漢顯控制儀 輸入接線 22-24
3、DT416、DT420、DT409 是雙回路 液晶漢顯控制儀 輸入接線 22-24、 19-21
3、DT516、DT520、DT509 是四回路 液晶漢顯控制儀 輸入接線 22-24、 19-21、 16-18、 13-15
4、DT616、DT620、DT609 是三回路 液晶漢顯控制儀 輸入接線 22-24、 19-21、 16-18
5、傳感器和通訊線應使用屏蔽絞線、
6、為了減小電氣干擾,低壓直流信號和傳感器輸入的連接線應遠離強電走線。并在一點接地。
7、在傳感器與端子之間接入的任何裝置,都有可能由于電阻或漏流而影響測量精度、
8、熱電偶或高溫計輸入、應采用與熱電偶對應的補償導線作為延長線,應有屏蔽層、
9、RTD(鉑電阻)輸入、三根導線的電阻值必須相等,每根導線的電阻不能超過15Ω

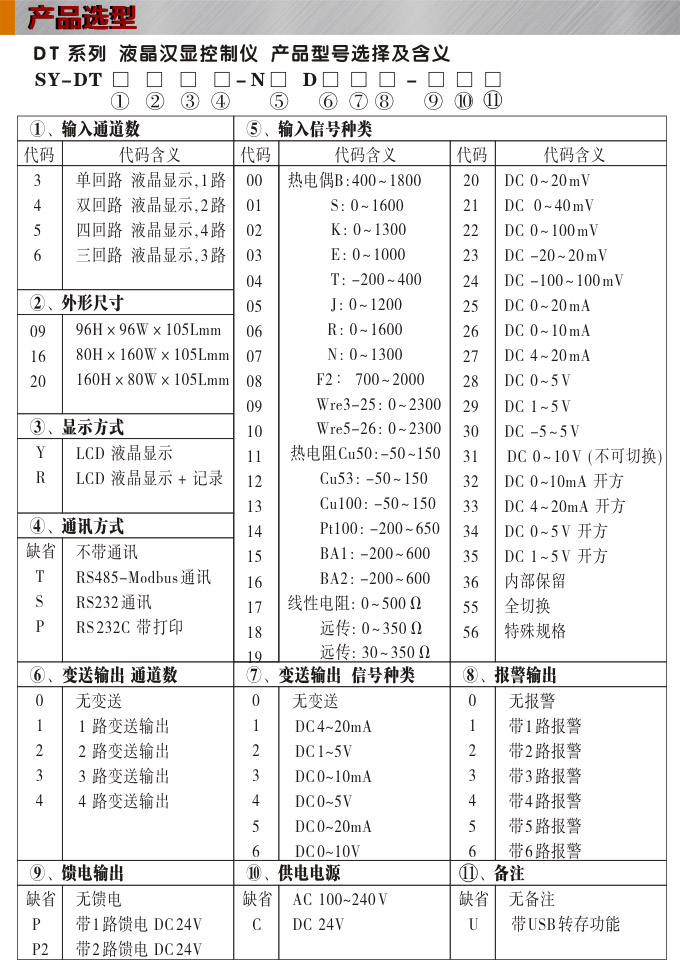

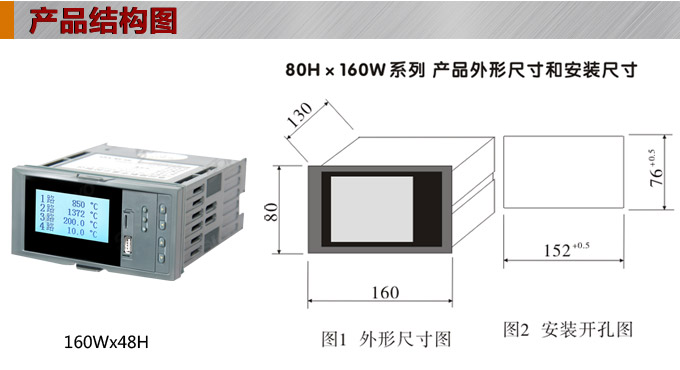

液晶漢顯控制儀,DT316單回路液晶顯示表,液晶顯示控制儀結構圖液晶漢顯控制儀,DT316單回路液晶顯示表,液晶顯示控制儀產品選型
二、液晶漢顯控制儀,DT316單回路液晶顯示表常用型號
常用型號:
               SY-DT309Y
               SY-DT316Y
               SY-DT320Y
               SY-DT309R
               SY-DT316R
               SY-DT320R
三、液晶漢顯控制儀,DT316單回路液晶顯示表獨特點
