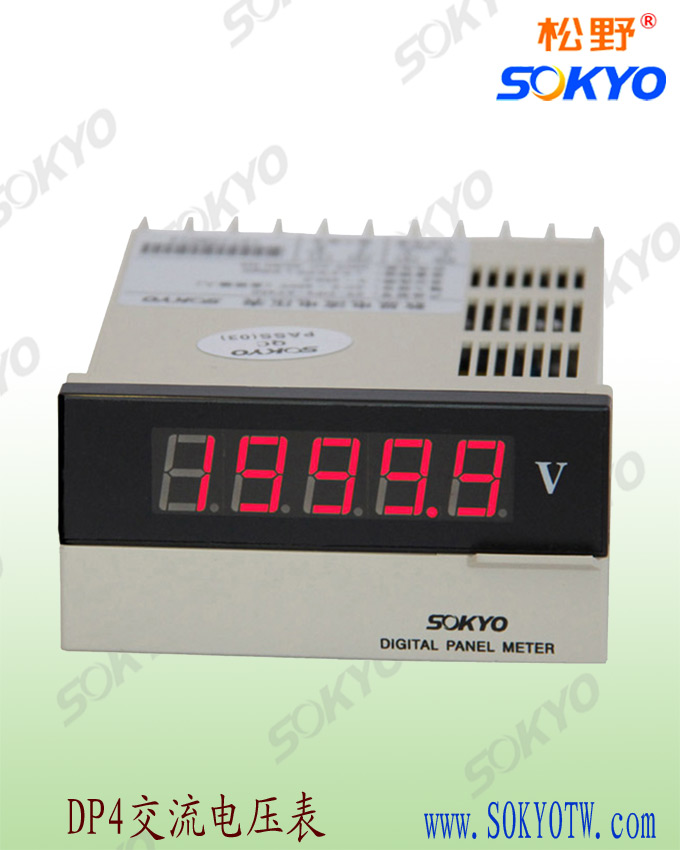

電流表和
電壓表的測量機構基本相同,但在測量線路中的連接有所不同。因此,在選擇和使用電流表和電壓表時應注意以下七點。
1、 類型的選擇。當被測量是直流時,應選直流表,即磁電系測量機構的儀表。當被測量是交流時,應注意其波形與頻率。若為正弦波,只需測出有效值即可換算為其他值(如最大值、平均值等),采用任意一種交流表即可;若為非正弦波,則應區分需測量的是什么值,有效值可選用磁系或鐵磁電動系測量機構的儀表,平均值則選用整流系測量機構的儀表。電動系測量機構的儀表常用于交流電流和電壓的精密測量。
2、 準確度的選擇。因儀表的準確度越高,價格越貴,維修也較困難。而且,若其他條件配合不當,再高準確度等級的儀表,也未必能得到準確的測量結果。因此,在選用準確準確度較低的儀表可滿足測量要求的情況下,就不要選用高準確度的儀表。通常0.1級和0.2級儀表作為標準表選用;0.5級和1.0級儀表作為實驗室測量使用;1.5級以下的儀表一般作為工程測量選用。
3、 量程的選擇。要充分發揮儀表準確度的作用,還必須根據被測量的大小,合理選用儀表量限,如選擇不當,其測量誤差將會很大。一般使儀表對被測量的指示大于儀表最大量程的1/2~2/3以上,而不能超過其最大量程。
4、 內阻的選擇。選擇儀表時,還應根據被測阻抗的大小來選擇儀表的內阻,否則會帶來較大的測量誤差。因內阻的大小反映儀表本身功率的消耗,所以,測量電流時,應選用內阻盡可能小的電流表;測量電壓時,應選用內阻盡可能大的電壓表。
5、正確接線。測量電流時,電流表應與被測電路串聯;測量電壓時,電壓表應與被測電路并聯。測量直流電流和電壓時,必須注意儀表的極性,應使儀表的極性與被測量的極性一致。
6、高電壓、大電流的測量。測量高電壓或大電流時,必須采用電壓互感器或電流互感器。電壓表和電流表的量程應與互感器二次的額定值相符。一般電壓為100V,電流為5A。
7、量程的擴大。當電路中的被測量超過儀表的量程時,可采用外附分流器或分壓器,但應注意其準確度等級應與儀表的準確度等級相符。
另外,還應注意儀表的使用環境要符合要求,要遠離外磁場。
