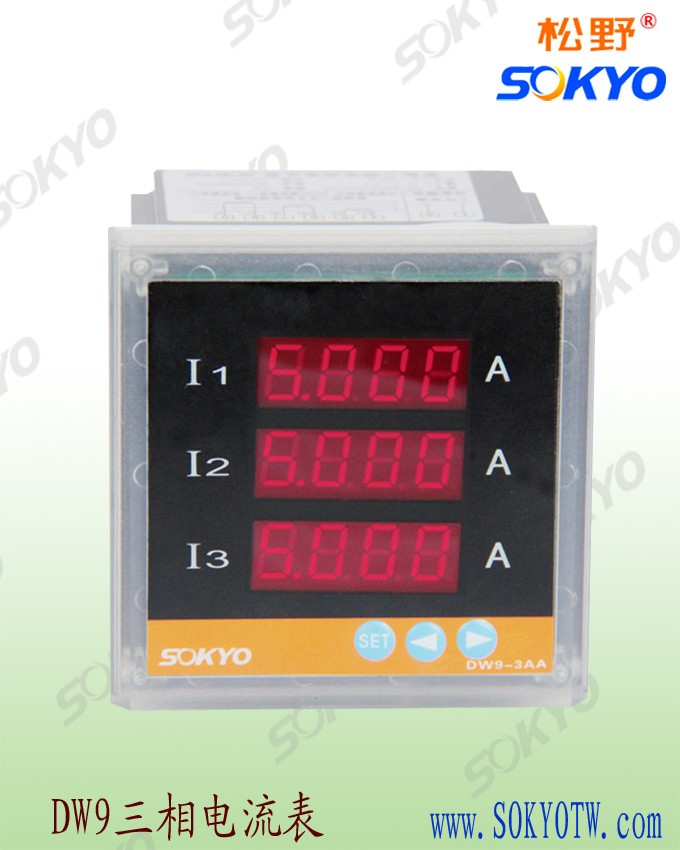

DW三相電流表特點
1、輸入信號、完全隔離、產品抗干擾能力強、電流輸入、5A或1A、電壓直接輸入、或變比后100V
2、可測量交流電流、正四位LED顯示、或選擇LCD液晶顯示、任意設定電流互感器變比、軟件校準、測量精準、性能價格比較高
3、可選擇模擬輸出DC4-20mA、三相帶三路DC4-20mA、可選繼電器報警輸出、最多兩路、實現上下限監控、可選RS485、Modbus協議、直接與PLC、上位機通訊
4、多種外形尺寸可選、部分尺寸完全與指針表兼容、適用于電源電控設備、開關柜、電源柜等。特殊定做DC48V供電、應用在通訊電源柜系統。
DW三相電流表應用范圍
三相電流表主要是應用于控制系統、能源管理系統、變電站自動化、配電網自動化、樓宇自動化、工業自動化、小區電力監控、智能建筑、開關柜等領域。
DW三相電流表安裝方法
1）.三相電流表在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。
2）.松開定位螺絲，取下固定夾。
3）.將儀表安裝插入配電柜的儀表孔中。
4）.插入儀表的固定夾，固定定位螺絲。
注：L-N為輔助電源 請按儀表外殼接線圖正確接線
DW三相電流表接線方法
電流輸入：標準額定輸入電流為5A,大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路。建議使用接線排，不要直接接CT，以便于拆裝。
