信號隔離器是將輸入單路或雙路電流或電壓信號,變送輸出隔離的單路或雙路線性的電流或電壓信號,并提高輸入、輸出、電源之間的電氣隔離性能。
信號隔離器的隔離方式主要分為變壓器隔離和光電隔離,兩者均具有隔離、配電、轉換、 分配和報警識別功能,隔離器的輸入對輸出、對電源、對地四端三重全隔離通道間均具有 2 kV 的 AC 耐壓水平變壓器隔離的特點是:性能穩定、 壽命長、 負載能力強、 隔離強度高,但電路復雜、制作工藝要求更高, 例如EW 系列信號隔離器。光電隔離的特點是: 性能穩定、 抗干擾能力強、線路簡單、成本低廉、壽命和隔離強度略低于變壓器隔離,例如BET IC 系列信號隔離器。
這2 種隔離方式的信號隔離器在近幾年水電站工程中都有大量使用, 有效地解決了水電站環境下自動控制、 監測系統傳感器工作電源和模擬量信號輸入隔離,抗工頻電磁干擾和雷擊過電壓的危害,確保傳感器測量精度和系統的安全、 穩定、 可靠運行。

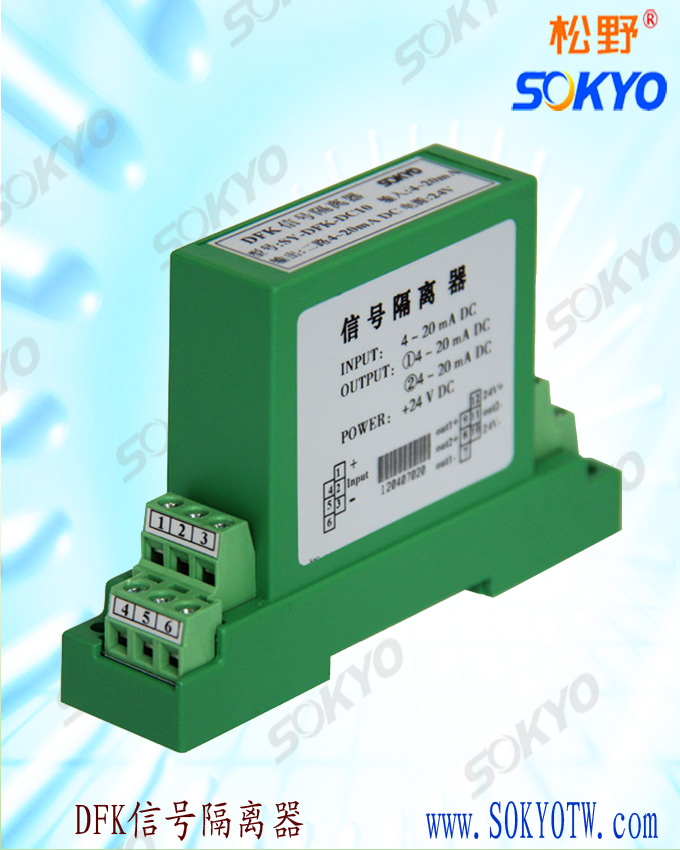

信號隔離器為端子排型, 體積比常規接線端子略大, 可密集導軌安裝, 輸入/輸出與電源端子在不同側,可有效防止短路。信號隔離器完全可以實現對水電站現場各有源模擬量( 傳感器自身帶工作電源,輸出4~ 20 mA 模擬量)和無源模擬量(傳感器需外部提供工作電源且與信號輸出共同構成輸入/輸出回路)的隔離,由于信號隔離器的高強度隔離、 配電、 轉換、 分配和報警識別功能,有效地保證了控制屏內電源模塊和模擬量采集模塊的運行安全,降低了可能會造成模板擊穿或燒毀的概率。其測量精度得到提高, 將工頻電磁干擾和雷擊過電壓的危害降到最低。
由于某些水電站水輪機現場非電量傳感器安裝條件的限制,其模擬量輸出信號需擴展才能解決1個4~20mA模擬量信號同時傳輸給2套不同控制和監測系統的問題,
以上非電量模擬量傳感器采用信號隔離器的接線方式,在貴州烏江流域、北盤江流域多個水電站和緬甸太平江水電站自動化系統中應用,取得了良好的效果,目前正在四川瀘定水電站和錦屏一級、二級官地水電站應用,對提高水電站自動化控制和監測水平起到了良好的示范作用。
