霍爾傳感器在汽車電路上應用
發布時間:2014-11-25 16:09:40  文章來源:未知  作者:test  人氣:
        在汽車電路上經常可以看到“霍爾”這個名稱,例如桑塔納2000點火系統就有一只霍爾傳感器,專門給發動機電控單元(ECU)提供電壓信號。那么霍爾器傳感器起到什么作用呢?
        這里涉及一個“霍爾效應”的問題,霍爾效應在應用技術中特別重要?;魻柊l(fā)現,如果對位于磁場(B)中的導體施加一個電壓(Iv),該磁場的方向垂直于所施加電壓的方向,那么則在既與磁場垂直又和所施加電流方向垂直的方向上會產生另一個電壓(UH),人們將這個電壓叫做霍爾電壓,產生這種現象被稱為霍爾效應。根據霍爾效應做成的霍爾器件,就是以磁場為工作媒體,將物體的運動參量轉變?yōu)閿?shù)字電壓的形式輸出,使之具備傳感和開關的功能。
       迄今為止,已在現代汽車上廣泛應用的霍爾器件有:在分電器上作信號傳感器、ABS系統中的速度傳感器、汽車速度表和里程表、液體物理量檢測器、各種用電負載的電流檢測及工作狀態診斷、發動機轉速及曲軸角度傳感器、各種開關等等。
        例如汽車點火系統,設計者將霍爾傳感器放在分電器內取代機械斷電器,用作點火脈沖發生器。這種霍爾式點火脈沖發生器隨著轉速變化的磁場在帶電的半導體層內產生脈沖電壓,控制電控單元(ECU)的初級電流。相對于機械斷電器而言,霍爾式點火脈沖發生器無磨損免維護,能夠適應惡劣的工作環境,還能精確地控制點火正時,能夠較大幅度提高發動機的性能,具有明顯的優勢。
         用作汽車開關電路上的功率霍爾電路,具有抑制電磁干擾的作用。許多人都知道,汽車的自動化程度越高,微電子電路越多,就越怕電磁干擾。而在汽車上有許多燈具和電器件,尤其是功率較大的前照燈、空調電機和雨刮器電機在開關時會產生浪涌電流,使機械式開關觸點產生電弧,產生較大的電磁干擾信號。采用功率霍爾開關電路可以減小這些現象。
        霍爾器件通過檢測磁場變化,轉變?yōu)殡娦盘栞敵?,可用于監視和測量汽車各部件運行參數的變化。例如位置、位移、角度、角速度、轉速等等,并可將這些變量進行二次變換;可測量壓力、質量、液位、流速、流量等?;魻柶骷敵隽恐苯优c電控單元接口,可實現自動檢測。目前的霍爾器件都可承受一定的振動,可在零下40攝氏度到零上150攝氏度范圍內工作,全部密封不受水油污染,完全能夠適應汽車的惡劣工作環境。

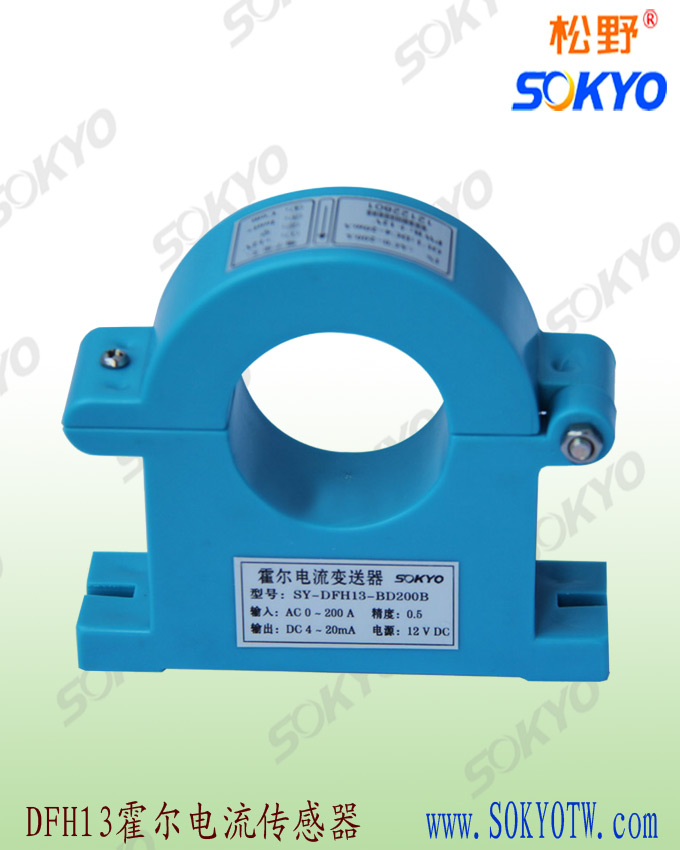

                                        霍爾傳感器,松野電氣
