如今,小小的電源設備已經融合了越來越多的新技術。例如開關電源、硬開關、軟開關、參數穩壓、線性反饋穩壓、磁放大器技術、數控調壓、PWM、SPWM、電磁兼容等等。實際需求直接推動電源技術不斷發展和進步,為了自動檢測和顯示電流,并在過流、過壓等危害情況發生時具有自動保護功能和更高級的智能控制,具有傳感檢測、傳感采樣、傳感保護的電源技術漸成趨勢,檢測電流或電壓的變送器便應運而生并在我國開始受到廣大電源設計者的青睞。

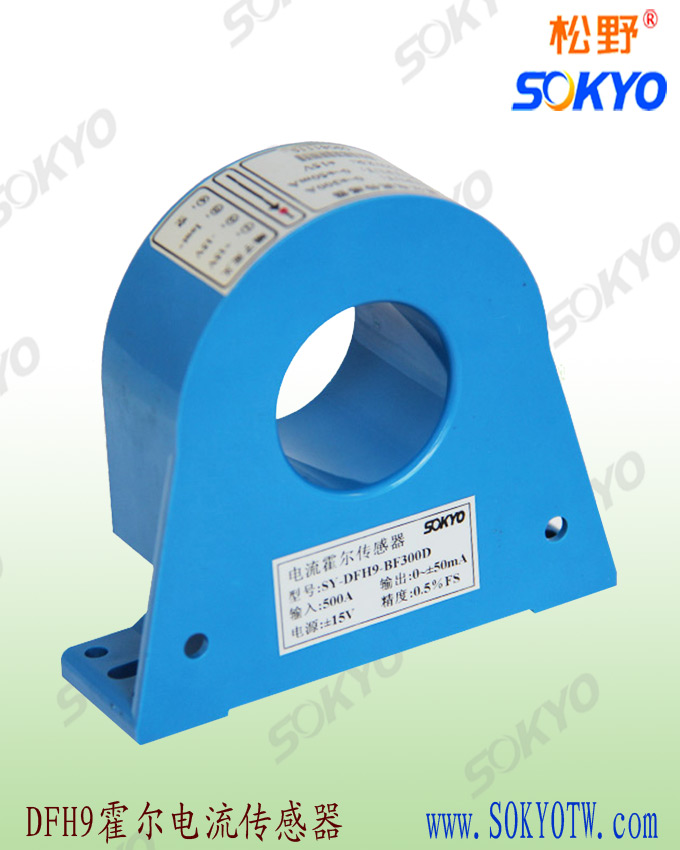

霍爾電流變送器的工作原理
電流變送器可以測量各種類型的電流,從直流電到幾十千赫茲的交流電,其所依據的工作原理主要是霍爾效應原理。(本文下面多以以零磁通閉環產品原理為例)
當原邊導線經過電流變送器時,原邊電流IP會產生磁力線,原邊磁力線集中在磁芯氣隙周?chē)?,?nèi)置在磁芯氣隙中的霍爾電片可產生和原邊磁力線成正比的,大小僅為幾毫伏的感應電壓,通過后續電子電路可把這個微小的信號轉變成副邊電流IS,并存在以下關系式:IS*NS=IP*NP
其中,IS—副邊電流;
IP—原邊電流;
NP—原邊線圈匝數;
NS—副邊線圈匝數;
NP/NS—匝數比,一般取NP=1。
提高測量精度的方法
除了安裝接線、即時標定校準、注意變送器的工作環境外,通過下述方法還可以提高測量精度:
1、原邊導線應放置于變送器內孔中心,盡可能不要放偏;
2、原邊導線盡可能完全放滿變送器內孔,不要留有空隙;
3、需要測量的電流應接近于變送器的標準額定值IPN,不要相差太大。如條件所限,手頭僅有一個額定值很高的變送器,而欲測量的電流值又低于額定值很多,為了提高測量精度,可以把原邊導線多繞幾圈,使之接近額定值。例如當用額定值100A的變送器去測量10A的電流時,為提高精度可將原邊導線在變送器的內孔中心繞十圈(一般情況,NP=1;在內孔中繞一圈,NP=2;……;繞九圈,NP=10,則NP×10A=100A與變送器的額定值相等,從而可提高精度);
4、當欲測量的電流值為IPN/10的時,在25℃仍然可以有較高的精度。
變送器的抗干擾性
?。?)電磁場
霍爾效應電流變送器,利用了原邊導線的電磁場原理。因此下列因素直接影響變送器是否受外部電磁場干擾。
(2)變送器附近的外部電流大小及電流頻率是否變化;
?。?)外部導線與變送器的距離、外部導線的形狀、位置和變送器內霍爾電極的位置;
(4)安裝變送器所使用的材料有無磁性;
?。?)所使用的電流變送器是否屏蔽;
電源技術發展到今天,已融合了電子、功率集成、自動控制、材料、傳感、計算機、電磁兼容、熱工等諸多技術領域的精華,我們有理由相信,在21世紀的電源技術中,變送器也將發揮著至關重要的作用,所以對電流變送器的應用和設計開發,變送器工作者應該給予足夠重視。
霍爾電流變送器因其型號多,量程寬(電流5~10000A;電壓5~5000V)、高精度、靈敏度高、線性度好、規范、易安裝、抗干擾能力強、質量可靠、平均無故障時間MTBF長等優點,在各個領域特別是在機車牽引和工業應用領域中值得用戶信賴。
