松野電氣是專業生產數顯控制儀,DT516智能四回路數顯表,多回路巡檢控制儀的廠家,生產經驗豐富,隔離技術,性能穩定可靠,抗干擾能力強
一、數顯控制儀,DT516智能四回路數顯表,多回路巡檢控制儀特點：
數顯控制儀,DT516智能四回路數顯表,多回路巡檢控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
1、四屏LED數碼顯示

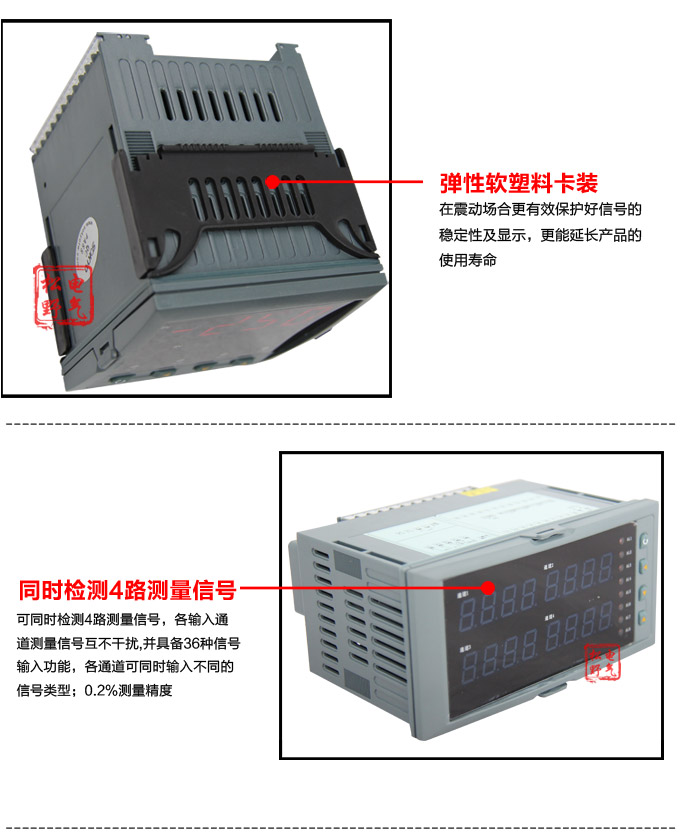

2、可同時檢測4路測量信號，各輸入通道測量信號互不干擾
3、具備36種信號輸入功能，各通道可同時輸入不同的信號類型；0.2%測量精度
4、可帶8路分別報警輸出功能或4路分別變送輸出功能
5、支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
8、可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能
9、帶DC24V饋電輸出，為現場變送器配電

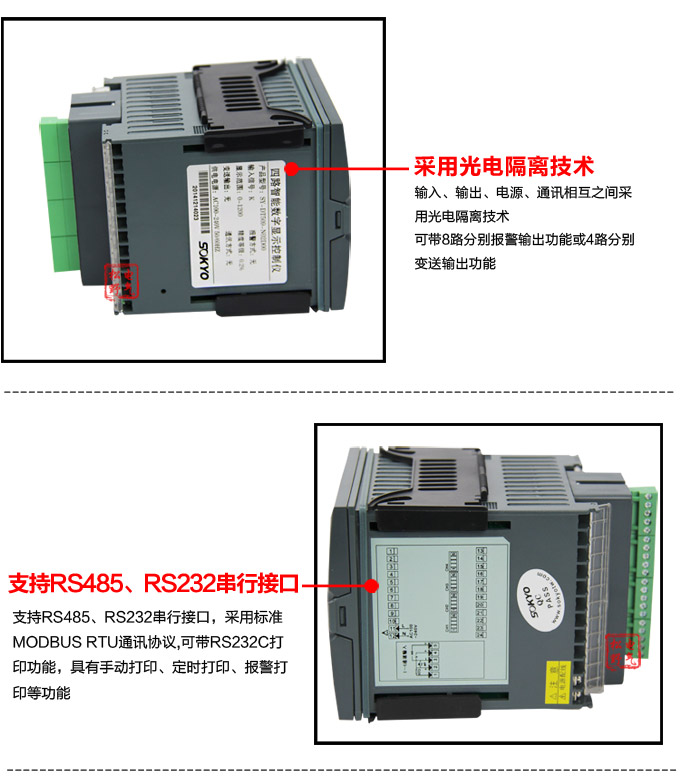

10、輸入、輸出、電源、通訊相互之間采用光電隔離技術
12、參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復系統原始設置功能
數顯控制儀,DT516智能四回路數顯表,多回路巡檢控制儀詳細技術參數：
1、顯示方式：
數 碼 管：四屏LED高亮度數碼管數字顯示
2、輸入方式：
熱 電 偶：K(0~1300 OC)、 E(0~1000 OC)、 B(400~1800 OC)、
S(0~1600 OC)、 T(-200~400 OC)、 J(0~1200 OC)、
R(400~1800 OC)、 N(0~1300 OC)、 F2(700~2000 OC)、
Wre3-25(0~2300 OC)、 Wre5-26(0~2300 OC)
熱 電 阻：Cu50(-50~150 OC)、 Cu53(-50~150 OC)、 Cu100(-50~150 OC)
Pt100(-200~650 OC)、 BA1(-200~600 OC)、 BA2(-200~600 OC)
線性電阻：0～400Ω、0～500Ω
遠傳電阻：0～350Ω、30～350Ω
直流電壓：0-20mV、0-40mV、0-100mV
直流電壓：0-5V、1-5V、0-10V、0-5V開方、1-5V開方；輸入阻抗≥510KΩ
直流電流：0-20mA、0-10mA、4-20mA、0-10mA開方、4-20mA開方；輸入阻抗≤250Ω
3、報警/控制輸出
燈 指 示：LED指示燈，報警/控制輸出狀態時燈亮
輸 出：報警/控制開關量輸出，開關量類型可選
ALM——繼電器觸點輸出，
點容量：AC220V/0.5A(小) DC24V/0.5A(小)（阻性負載）
AC220V/2A(大) DC24V/2A(大)（阻性負載）
4、變送輸出：
直流電壓：DC1-5V 負載電阻≥250KΩ（可選擇帶大負載模塊，負載電阻≥4KΩ
直流電壓：DC0-5V負載電阻≥250KΩ（可選擇帶大負載模塊，負載電阻≥4KΩ
直流電壓：DC0-10V負載電阻≥4KΩ
直流電流：DC4-20mA，負載電阻≤600Ω
直流電流：DC0-20mA，負載電阻≤600Ω
直流電流：DC0-10mA，負載電阻≤1.2KΩ
5、通訊輸出：
通訊接口：標準串行雙向通訊接口：RS485——二線制，通訊距離≤1000米
RS232——三線制，通訊距離≤15米
通訊協議：標準MODBUS RTU通訊協議，1位起始位，8位數據位，1位停止位，無奇偶
校驗，波特率1200～9600bps
6、打印輸出
打印接口：RS232C——三線制，通訊距離≤15米
適配微型串行打印機，16針，波特率1200～9600bps
7、饋電輸出
輸出電壓：DC24V±1V
輸出電流：≤30mA（負載電阻≥750Ω）
8、電源
開關電源：AC/DC100~240V 頻率50/60Hz 功耗≤5W
開關電源：DC20~29V 功耗≤3W
9、使用環境
溫 度：-10-50 OC
濕 度：10～90%RH避免強腐蝕氣體
10、特性
溫度漂移：≤0.01%FS/ OC(典型值約50ppm/ OC
單路采樣周期：500ms
耐壓強度：輸入/輸出/電源/通訊相互之間（1000V.AC/min）
絕緣強度：輸入/輸出/電源/通訊相互之間≥100MΩ
電磁兼容：IEC61000-4-4(電快速瞬變脈沖群)，±4KV/5KHz；IEC61000-4-5（雷擊、
浪涌），共模4KV，差模2KV
設定方式：面板輕觸式按鍵數字設定，設定值斷電永久保存
保護方式：輸入回路斷線、輸入信號超/欠量程報警

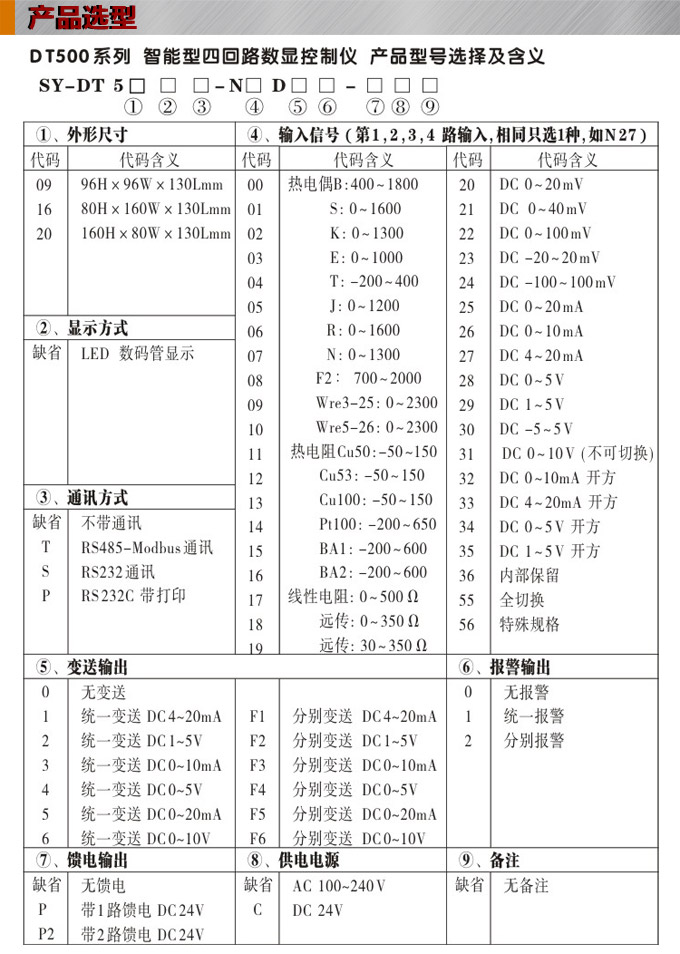

三、數顯控制儀,DT516智能四回路數顯表,多回路巡檢控制儀常用型號：
SY-DT516-N27D01
SY-DT516T-N27D01
SY-DT516-N14D11
SY-DT516-N02D01
SY-DT516T-N14D01
SY-DT516T-N02D01
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購四回路數顯控制儀表請?zhí)峁┮韵聟?shù)：
1、輸入信號的選定
2、是否需要帶報警變送、輸出、饋電輸出

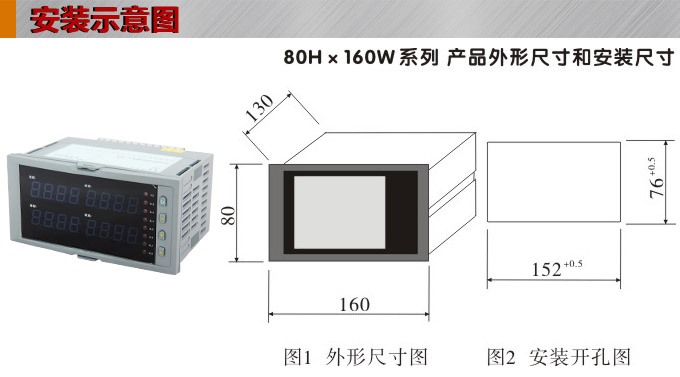

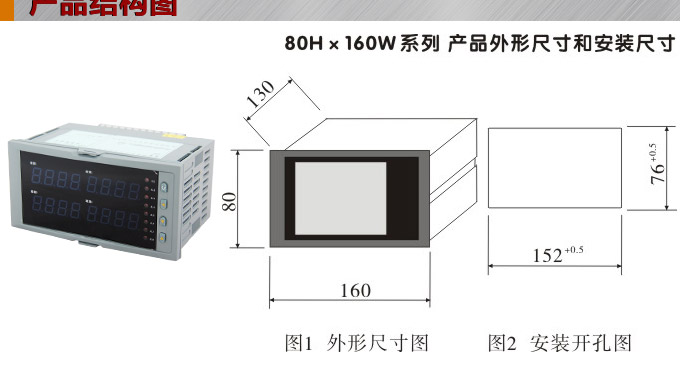

3、確認好表的開孔尺寸
4、確認供電電壓
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。
■售后服務
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算，質保期內若收到用戶關于此缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。本公司對所有非定制產品一律保證7天內包退換，終身維修。
