智能渦街流量計,YTFW插入式渦街流量計
產品詳細參數
使用操作說明

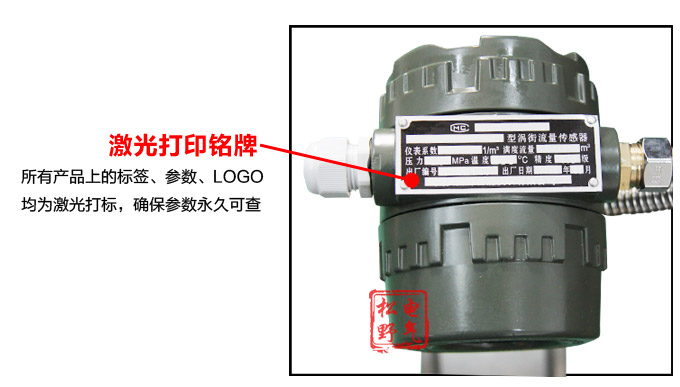

生產實拍與資質
售前售后須知
松野電氣是專業生產智能渦街流量計,YTFW插入式渦街流量計的廠家,性能穩定可靠,抗干擾能力強,豐富的渦街流量計生產經驗.

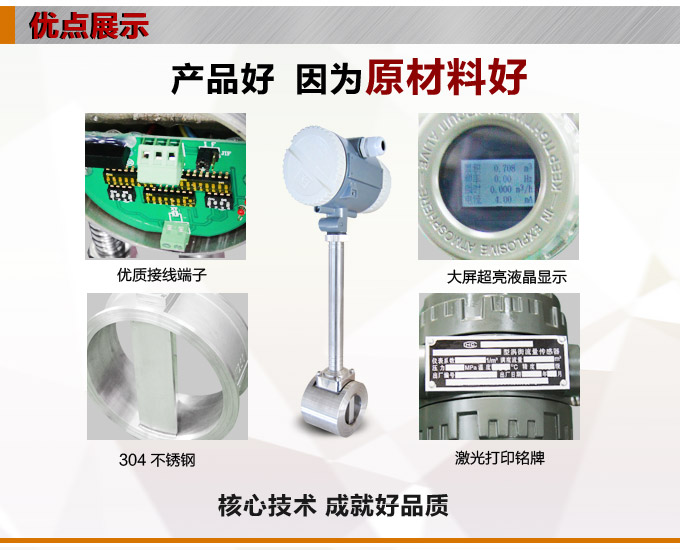

一、智能渦街流量計,YTFW插入式渦街流量計 產品特點
1、 常用公稱通徑系列 DN mm 滿管式 DN15~DN 300、插入式 DN350~DN 900。
測量精度高、靈敏度高、滿管式 ±0.5% FS、±1.0% FS、插入式 ±1.0% FS
重復性誤差：測量值的 ±0.2% FS、流量量程比：一般20：1、擴展后可以到40：1
2、 被測介質：液體、氣體、蒸汽、包括飽和蒸汽和過熱蒸汽
介質溫度：常溫常壓型液體或氣體 ：-30 ~ 50℃、
高溫型飽和蒸汽：-30 ~ 250℃、高溫高壓型過熱蒸汽：-30 ~ 350℃
3、 輸出信號：兩線制電流輸出 DC 4~20m A、或者 脈沖輸出、頻率輸出
負載電阻：DC 4~20mA電流輸出、負載電阻＜750歐姆、
脈沖頻率輸出 0.1~ 3000Hz、光電隔離、OCT導通時集電極最大電流為 25mA
通訊輸出：RS485通訊、Modbus-RTU協議、HART協議、DC 4~20mA @ + HART
4、 常溫常壓的液體一般不需要補償、壓縮氣體一般采用壓力補償、
飽和蒸汽 采用壓力補償、或溫度補償、 過熱蒸汽必須采用壓力和溫度同時補償。
補償輸入：壓力補償、采用壓力變送器 DC 4~20mA、
溫度補償、采用溫度傳感器鉑電阻 Pt100 、或溫度變送器DC 4~20mA
5、公稱壓力：PN1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa、壓力損失系數：Cd ≤ 2.6
流量測量范圍：流量范圍對流速 是 0.2 ~ 15 m/s、防護等級：標準型I P65、
6、工作環境：溫度－30 ~ 80 ℃、相對濕度：5%~ 95% RH

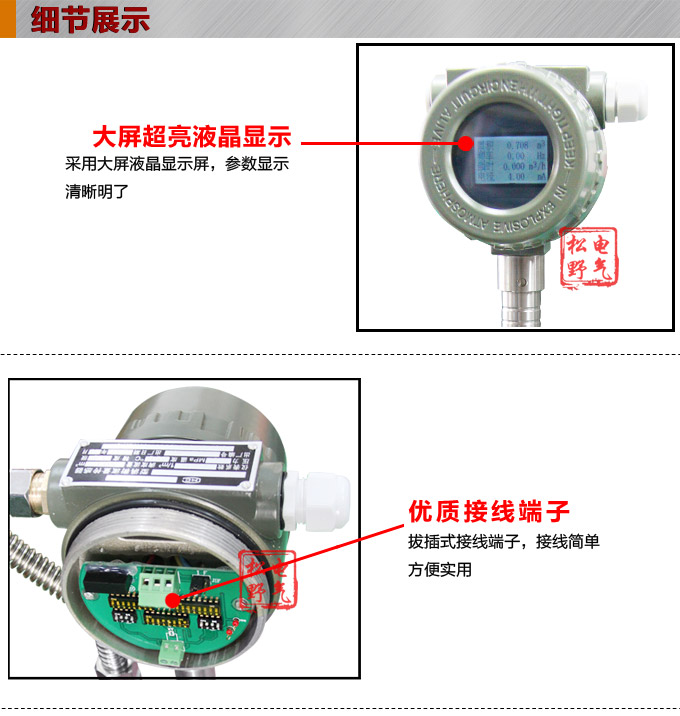

雙行 LCD 液晶 顯示、可顯示瞬時流量、累積流量、頻率、溫度、壓力、密度
供電電源：標準為額定 DC 24V（ DC 18- 36V ）、DC 3.6V鋰電池

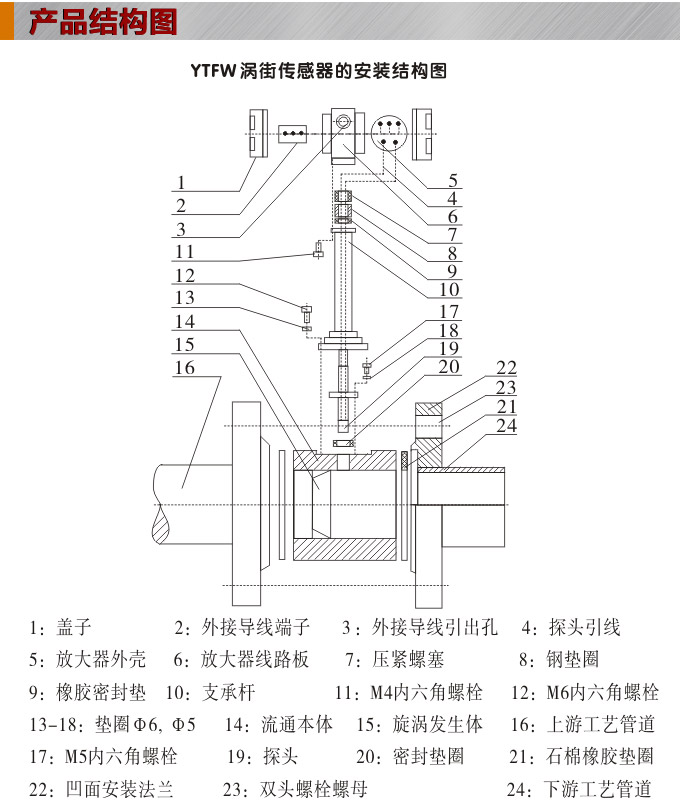

三、智能渦街流量計,YTFW插入式渦街流量計 工作原理
渦街流量傳感器的基本原理是卡門渦街原理，即"渦街頭旋渦分離頻率與流速成正比"。
如圖所示流通本體內插入有一近似為等腰三角形的柱體，柱體的軸線與被測介質流動方向垂直，底面迎向流體。當被測介質流過柱體時，在柱體兩側交替產生旋渦，旋渦不斷的產生和分離。理論分析和實驗已證明，旋渦分離的頻率與柱側介質的流速成正比（f = Sr · V1/d ）。
旋渦交替分離，在柱體兩側及柱體后面的尾流中產生脈動的壓力，設在柱體內部（或后面）的檢測探頭受到這種微小脈動壓力的作用，使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。檢測放大器將交變電荷信號進行變換、放大、濾波和信號整形處理后，輸出頻率與旋渦分離頻率相同的電流（或電壓）脈沖信號。
流量傳感器的設計柱寬d與流通管直徑D
具有固定的比值，因此流經管內的平均流速V2與
柱側流速V1有固定的比值。 V2/V1 = 1 － 1.25d/D
所以：f = Sr · V1/d = Sr · V2/d (1－1.25d/D)
推出：V2 = (1－1.25d/D)·d ·f/ Sr
流量 Q = 3600· F· V2 = 3600 · F·(1－1.25d/D)·d ·f/ Sr
Q ： 瞬時流量（單位：m3/h） f ：柱體側旋渦分離的頻率（Hz）
F ：傳感器流通本體的流通面積(m2)
Sr: 斯特勞哈爾數。取決于柱體斷面形狀而與流體性質和流速大小基本無關的常數。Sr=0.17－0.18。
d：柱體迎流面寬度 D：流通管直徑(d、D已知尺寸，Sr常數，測得f 便知流量Q)
1、公稱通徑系列 DN mm
滿管式 ：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300
2、測量精度： 滿管式 ±0.5% FS、±1.0% FS
重復性誤差：測量值的 ±0.2% FS
流量量程比：一般20：1、擴展后可以到40：1
3、被測介質：液體、氣體、蒸汽、包括飽和蒸汽和過熱蒸汽
4、介質溫度：常溫常壓型液體或氣體 ：-30 ~ 50℃、
高溫型飽和蒸汽：-30 ~ 250℃、高溫高壓型過熱蒸汽：-30 ~ 350℃
5、輸出信號：兩線制電流輸出 DC 4~20m A、
或者 脈沖輸出、頻率輸出、1 個脈沖代表多少流量。
6、通訊方式：RS485通訊、Modbus-RTU協議、
HART 通訊協議、 DC 4~20mA @ + HART
7、常溫常壓的液體一般不需要補償、壓縮氣體一般采用壓力補償、
飽和蒸汽 采用壓力補償、或溫度補償、 過熱蒸汽必須采用壓力和溫度同時補償。
8、補償輸入：壓力補償、采用壓力變送器 DC 4~20mA、
溫度補償、采用溫度傳感器鉑電阻 Pt100 、或溫度變送器DC 4~20mA
9、公稱壓力：PN1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa、壓力損失系數：Cd ≤ 2.6
10、工作環境：溫度－30 ~ 80 ℃、相對濕度：5%~ 95% RH
11、顯示功能 ：雙行 LCD 液晶 顯示、可顯示瞬時流量、累積流量、頻率、溫度、壓力、密度
12、流量測量范圍：流量范圍對流速是0.2 ~ 15 m/s
13、負載電阻：DC 4~20mA電流輸出、負載電阻＜750歐姆、
脈沖頻率輸出 0.1~ 3000Hz、光電隔離、OCT導通時集電極最大電流為 25mA
14、防護等級：標準型I P65、
15、供電電源：標準為額定 DC 24V（ DC 18- 36V ）、DC 3.6V鋰電池

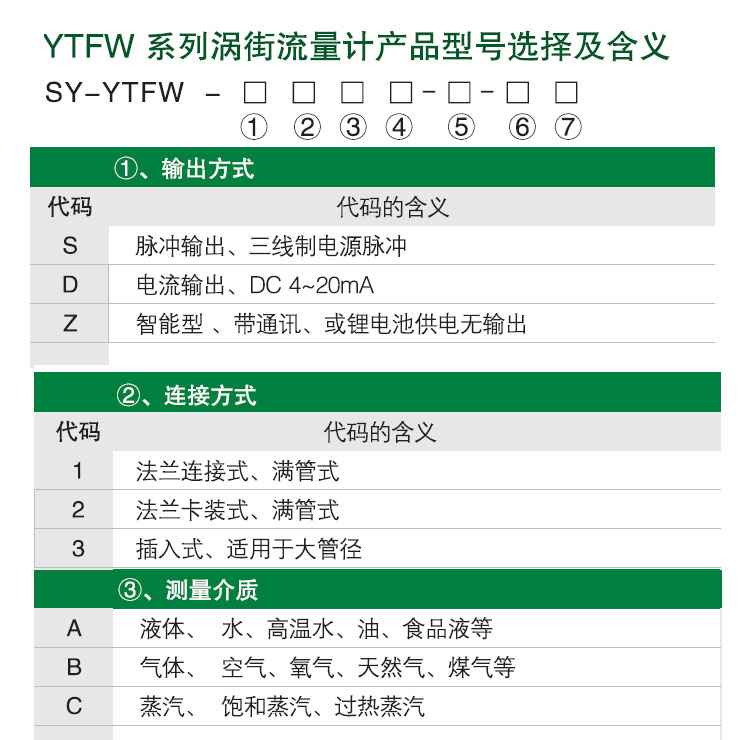

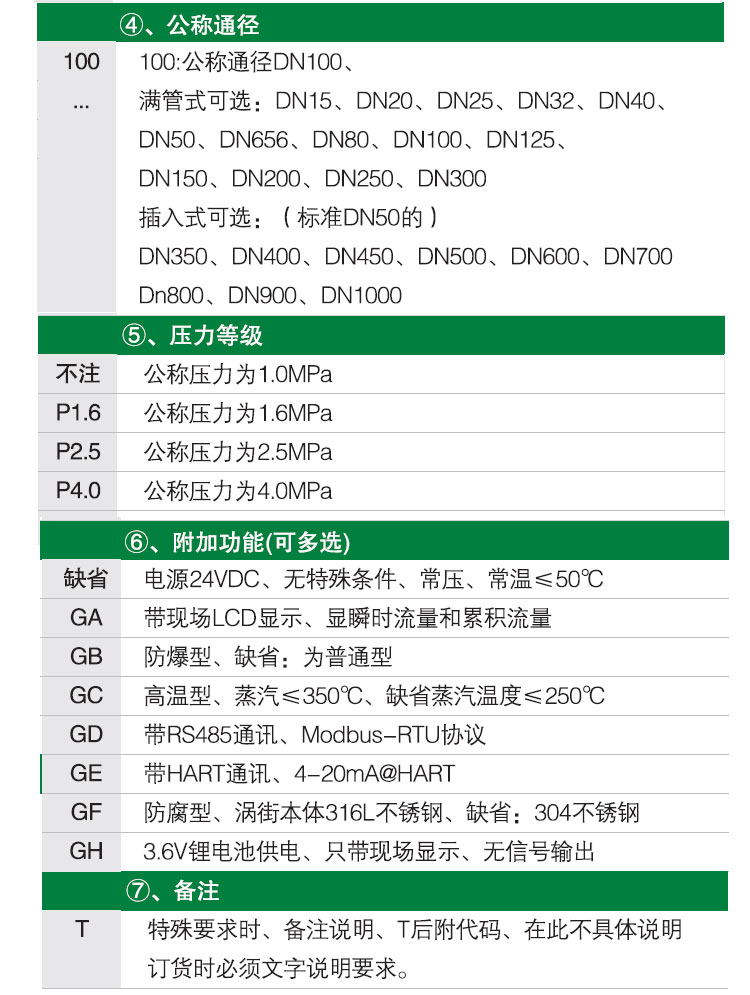

智能渦街流量計,YTFW插入式渦街流量計 常用型號
SY-YTFW-Z2A300-GAGE
SY-YTFW-Z2A350-GAGE
SY-YTFW-Z2A400-GAGE
SY-YTFW-Z2A450-GAGE
SY-YTFW-Z2A500-GAGE
SY-YTFW-Z2A600-GAGE
SY-YTFW-Z2A700-GAGE
SY-YTFW-Z2A800-GAGE
SY-YTFW-Z2B300-GBGE
SY-YTFW-Z2B350-GBGE
SY-YTFW-Z2B400-GBGE
SY-YTFW-Z2B450-GBGE
SY-YTFW-Z2B500-GBGE
SY-YTFW-Z2B600-GBGE
SY-YTFW-Z2B700-GBGE
SY-YTFW-Z2B800-GBGE
SY-YTFW-Z2C300-GBGE
SY-YTFW-Z2C350-GBGE
SY-YTFW-Z2C400-GBGE
SY-YTFW-Z2C450-GBGE
SY-YTFW-Z2C500-GBGE
SY-YTFW-Z2C600-GBGE
SY-YTFW-Z2C700-GBGE
SY-YTFW-Z2C800-GBGE

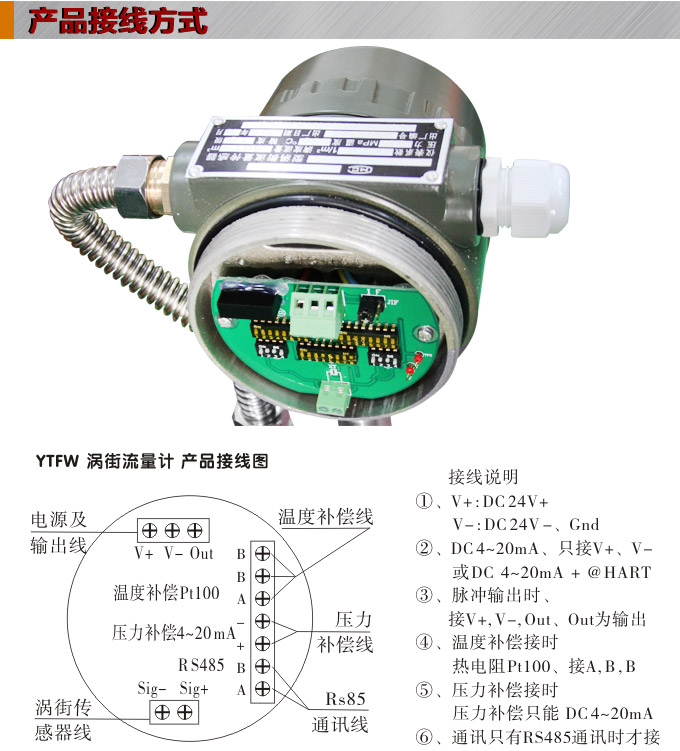

1、檢查電源是否接對，DC24V供電
1、安裝時液體流動方向與傳感器外殼指示箭頭方向一致

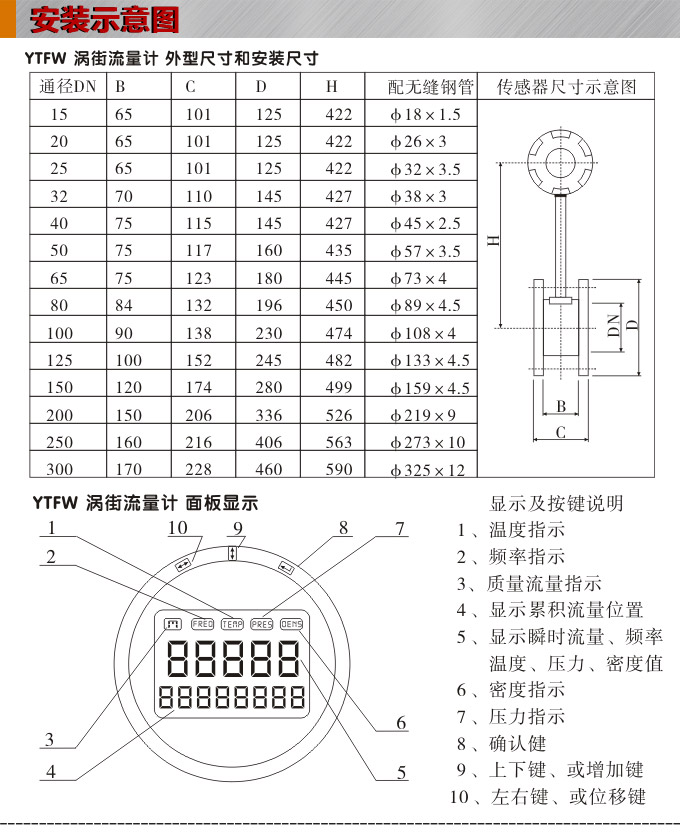

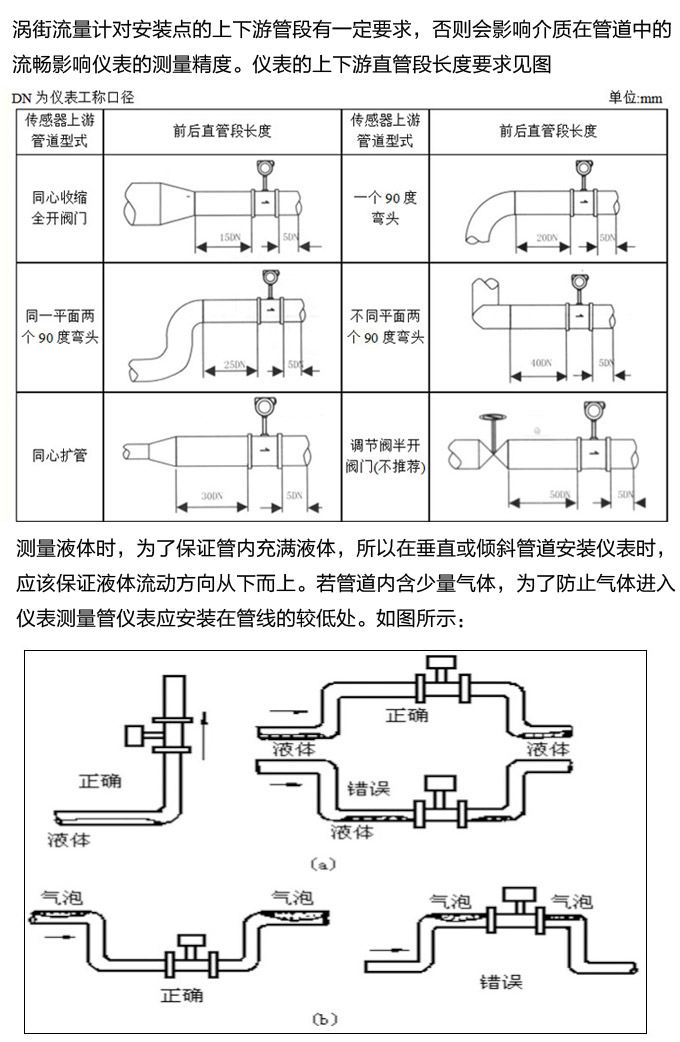

2、傳感器上游至少有10倍口徑長度（10DN）的直管段，下游端應不少于5倍口徑（5DN）的直管段。
3、保證管道、沒有震動，遠離外界電磁場，如不能避免，應采用必要的屏蔽措施。
4、為了檢修時不影響液體的正常輸送，應在傳感器的安裝處安裝旁通管道。
5、傳感器露天安裝時、請做好傳感器檢出放大器及插頭處的防水處理。
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購渦街流量計請?zhí)峁┮韵聟?shù)：
1、確定管道尺寸：外徑×壁厚、必要的時候要注明管道標準
2、測量介質、及介質的最大流量、最小流量、常用流量
3、測量介質的工作壓力、工作溫度是否需要進行補償
4、當測量介質為蒸汽時、必須注明是飽和蒸汽、還是水蒸氣，是否需要溫度補償
壓力補償、還是溫度和壓力同時補償、并注明補償信號的輸入種類。

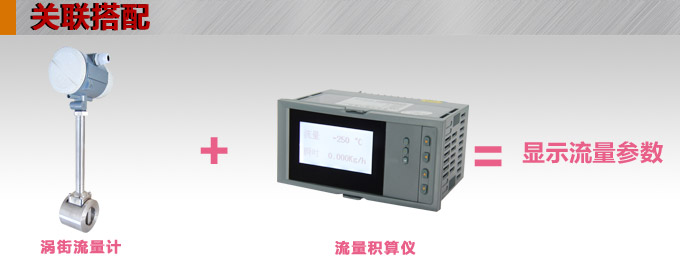

5、是否要求配流量積算儀，夾裝產品是否需要提供安裝法蘭，及法蘭材質。
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。
