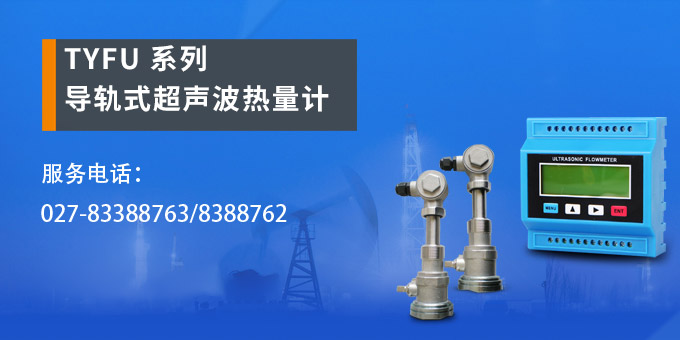

導軌式超聲波流量計,YTFU超聲波流量計
產品詳細參數
使用操作說明
生產實拍與資質
售前售后須知
松野電氣是專業生產超聲波流量計,YTFU導軌式超聲波流量計的廠家,性能穩定可靠,抗干擾能力強,豐富的超聲波流量計生產經驗,
一、超聲波流量計,YTFU導軌式超聲波流量計產品特點:
1.國外選進技術,采用優化的數字信號處理方法的基礎上生產。
2.無管徑限制,安裝簡單方便
3.超大帶背光LCD液晶現場顯示
4.多種輸出方式可選擇,脈沖輸出,電流4-20mA輸出,帶通訊RS485輸出,MODBUS協議
5.傳感器多種安裝方式,外縛式安裝,插入式安裝,管段式安裝等可根據現場條件選擇
6.相比同類流量計,造價更低,經濟實用
7.維護簡單,減少后期維護工作
1. 超聲波傳感器
管段式傳感器種類:R 管段式、標準管段式2種
原理:采用時差法原理
2. 測量精度
流量:±1.0%F S、重復性:±0.2%F S
熱 量:±2.0%F S、
3. 輸入信號
兩個超聲波傳感器 輸入(傳感器規格根據要求選擇)
兩路 Pt100鉑電阻輸入(實現熱量測量)或兩路DC 4-20mA( 實現熱量測量)
4. 輸出信號
電流:DC 4~20mA、或 0~20mA、
負載能力0~1KΩ、
精度:± 0.1 %FS
脈沖:1~9999Hz、
瞬時流量、或正負凈流量、或熱量累積脈沖
5. 顯示方式
背光液晶 :顯示瞬時流量及累積流量、
瞬時或累積熱量、流速時間等
自動記憶 64 日、32 月、前 5 年的流量數據
自動記憶 64 次來電和斷電時間及流量可進行自動補量
自動記憶 64 日流量計的工作狀態是否正常
6. 通訊方式
數據接口、RS485 通訊、Modbus 協議、
通過參數設置、可編程定量控制或批量控制
7. 管道情況
材質:碳鋼、不銹鋼、PVC、玻璃鋼、水泥等一切質密的管道、允許有襯里
管徑 :DN15 ~ DN5000 mm
安裝 :傳感器安裝點最好滿足、上游 10D、下游5D
當有泵的時候、距泵出口 30D左右
8. 測量介質
種類:水、海水、工業污水、酸堿液、酒精、啤酒各種油類 等
溫度: -30 ~ 160℃
濁度:濁度小于 10000 ppm、且汽泡含量小
流速:0 ~ ±30 m/s
流向:正反向雙向計量、并可計量凈流量或熱量
9. 環境
溫度:
分體式主機 :-30 ~ 80℃
流量傳感器 :-30 ~ 160℃、
溫度傳感器 :Pt100 、-200 ~ 600℃
濕度: 主機: 85%RH
流量傳感器:可浸水工作、防護等級 I P68
10. 工作電源
AC/DC 85-255V、或 DC24 V、功耗 小于 1.5 VA
專用電纜、定制雙絞線、一般情況短于15米

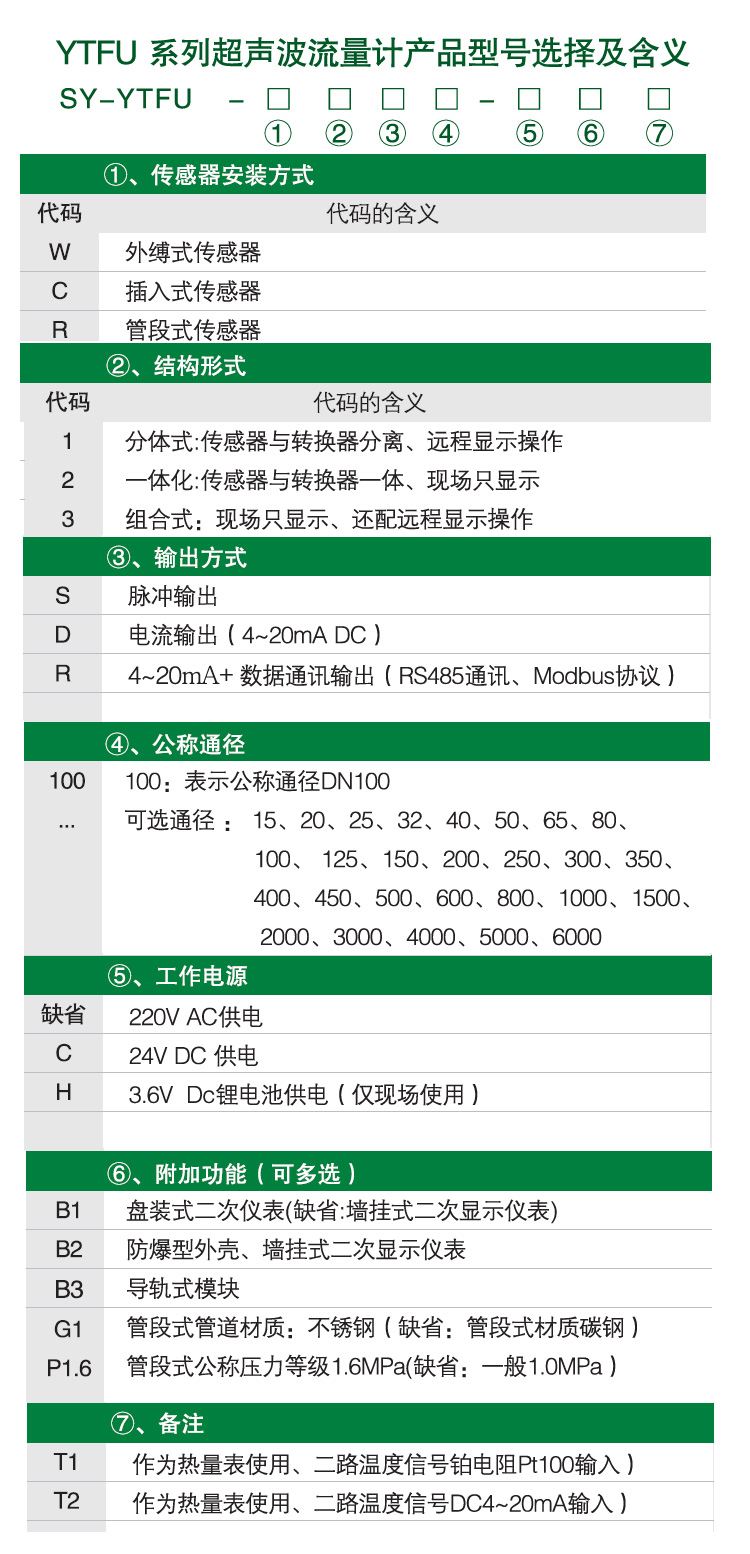

超聲波流量計,YTFU導軌式超聲波流量計常用型號:
SY-YTFU-B3D100
SY-YTFU-B3D150
SY-YTFU-B3D200
SY-YTFU-B3D250
SY-YTFU-B3D500
1、避免在水泵、大功率電臺、變頻,即有強磁場和震動干擾處安裝機器;
2、選擇管材應均勻致密,易于超聲波傳輸?shù)墓芏?; ?br />
3、要有足夠長的直管段,安裝點上游直管段必須要大于10D(注:D=直徑),下游要大于5D;
4、安裝點上游距水泵應有30D距離;
5、流體應充滿管道;
6、管道周圍要有足夠的空間便于現場人員操作
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購超聲波流量計請?zhí)峁┮韵聟?shù):
1、安裝傳感器處距主機距離為多少;
2、管道材質、管壁厚度及管徑;
3、管道年限;
4、流體類型、是否含有雜質、氣泡以及是否滿管;
5、流體溫度;(插入式傳感器管道壓力);
6、安裝現場是否有干擾源(如變頻、高電壓電纜場等);
7、主機安放處四季溫度;
8、使用的電源電壓是否穩定;
9、是否需要遠傳信號及種類;
供貨周期:我們的產品只有常規備貨的,但工業品現場工況和實際需求各不相同,部份產品需安排定制生產,一般在生產周期為1~3天個工作日。
-
