微機綜合保護裝置

您現在的位置:主頁 > 產品中心 > 多功能電力儀表 > 微機綜合保護裝置 >
數字PT并列裝置,DH93,PT并列

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產數字PT并列,DH93數字PT并列裝置,PT并列的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的數字PT并列裝置生產經驗
一、數字PT并列,DH93數字PT并列裝置,PT并列產品特點
①、全鋁機箱面板鋼琴拉絲、外觀精美
     采用全密封式結構、具有良好的抗震、防塵性能
     小型化設計、體積小、重量輕、安裝方便
②、采用獨特的可靠性設計、無可調元件、裝置穩定性好、抗干擾性能強
③、全漢化液晶顯示、人機界面清晰易懂、操作整定極為方便
④、裝置供電電源為交直流兩用 AC/ DC 220 V
        裝置操作電源為DC220V
       如需 AC220V、DC110V、AC110V  需訂貨時注明
⑤、具有RS485總線串行通信口、并集成了Modbus 標準通信規約
⑥、可記錄150條事件順序記錄功能、數據掉電不丟失
⑦、具備完善的自檢功能、完整的異常記錄、事件記錄、
        操作記錄、所有信息掉電保持
⑧、外形小巧精細、結構合理、采用高等級、高品質的元器件
       及多層板技術和SMT工藝、具有很高的電氣性能
⑨、內部集成零序電流(電壓)合成算法、可外加零序也可不外加零序 CT (PT)、
       實現零序過流電壓保護。
      采用精密合成算法、可通過按Menu操作來實現
      V-V接法和Y 型接法通用。
⑩、具有完整的斷路器操作回路、超低功耗


數字PT并列,DH93數字PT并列裝置,PT并列品牌模塊
數字PT并列,DH93數字PT并列裝置,PT并列技術參數

①、額定工作電壓
         AC 220V、DC220V 或 DC110V(訂貨注明)
         操作回路電源
         DC 220V (DC110V、AC220V、AC110V、訂貨注明)
②、額定技術數據
        交流電流:5A或1A (訂貨注明)
        交流電壓:400V或100V(訂貨注明)
        頻   率 :50Hz
③、功率消耗
        工作電源:正常工作時、不大于5W、
                          保護動作時、不大于10W、
        交流電流回路:
                              <1 VA/相(IN = 5A)
                              <0.5VA/相(IN = 1A)
        交流電壓回路:<0.5VA / 相
④、精確工作范圍
         電    流:0.04 In ~ 20 In
         電    壓:0.4V ~ 1.2Un
         頻    率:0.9 Fn ~ 1.1 Fn
         時    間:0 ~ 100s
⑤、保護部分精度
         定值精度:≤±5%
         時間精度:<±1% 整定時間+35ms
         整組動作時間:≤35ms
         頻率精度:≤0.01Hz
⑥、測控部分精度
         交流量精度:≤±0.2%
         有功、無功:≤±0.5%
⑦、開關量輸入
         輸入類型:無源、
         光電隔離輸入數量 :8路
         工作電壓:AC220V、DC220V 或 DC110V
⑧、開出接點容量
         a、出口繼電器
         觸點額定載流容量:250VAC / 220V DC 、5A
         輸出類型:無源(空接點)
         b、信號繼電器
         觸點額定載流容量:250VAC / 220V DC 、5A
         輸出類型:無源(空接點)
⑨、通信接口
         數   目 : 1
         電氣特性:RS485
         通訊協議: Modbus
         地    址:1~99、
         波 特 率:≤ 9600 bps
         通信介質:雙絞線或光纖
數字PT并列,DH93數字PT并列裝置,PT并列功能配置
 1、產品型號:SY-DH93 T-KWh5000PT
 2、主要功能:①、兩段母線的電壓投切及并列( 單母分段)(保護和計量分開)
                               可用于單母線分段接線的電壓TV并列
                        ②、一條線路雙母線電壓切換(保護和計量分開)
                                可用于一條線路的雙母線電壓 TV 并列
                        ③、一臺主變低壓側雙分支電 壓切換(保護和計量分開)
                               可用于一臺主變低壓側雙分支接線電 壓 TV 的切換
 3、應用范圍:主要適用于110kV及以下(110kV、66kV、35kV、10kV、6kV等)
                        變電站中各電壓等級母線的電壓投切及并列、
                        雙母線電壓切換及主變低壓側雙分支的電壓切換

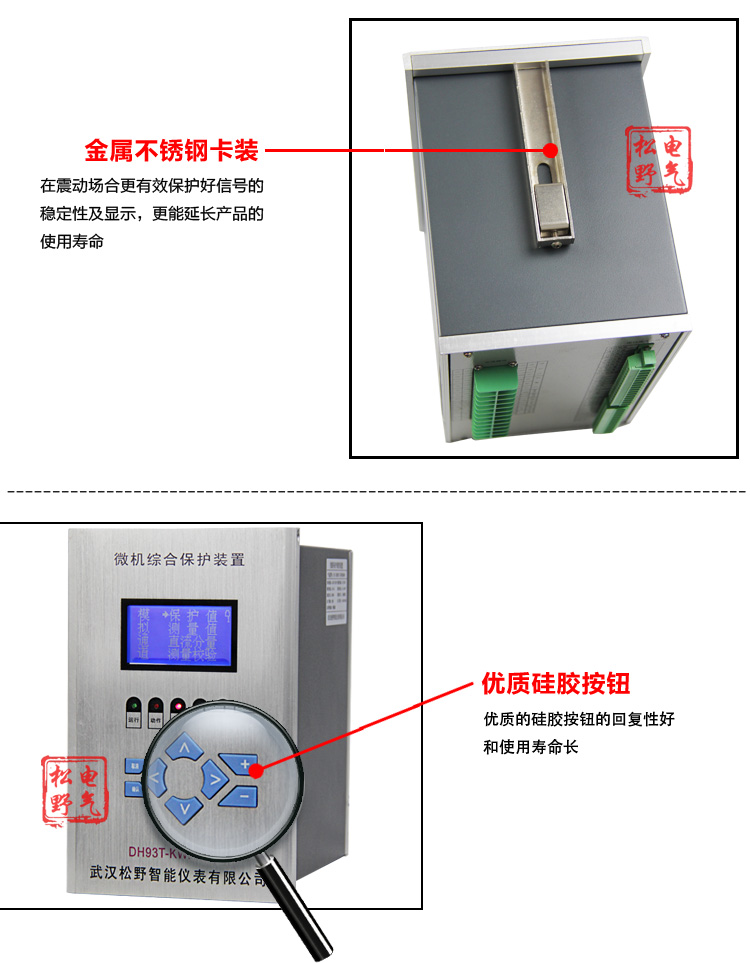

數字PT并列,DH93數字PT并列裝置,PT并列細節展示1
數字PT并列,DH93數字PT并列裝置,PT并列細節展示2
數字PT并列,DH93數字PT并列裝置,PT并列細節展示3
數字PT并列,DH93數字PT并列裝置,PT并列細節展示4

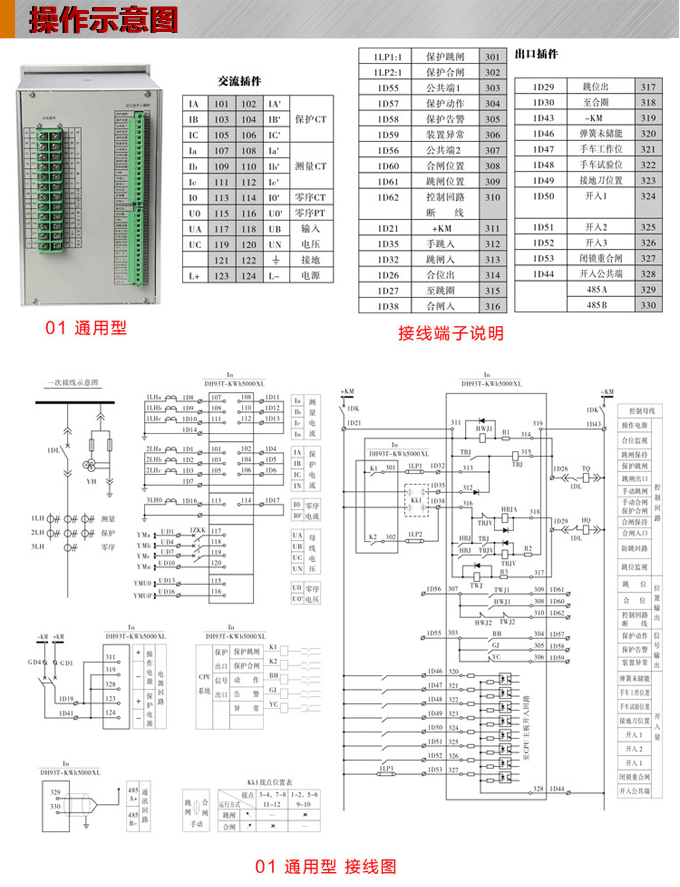

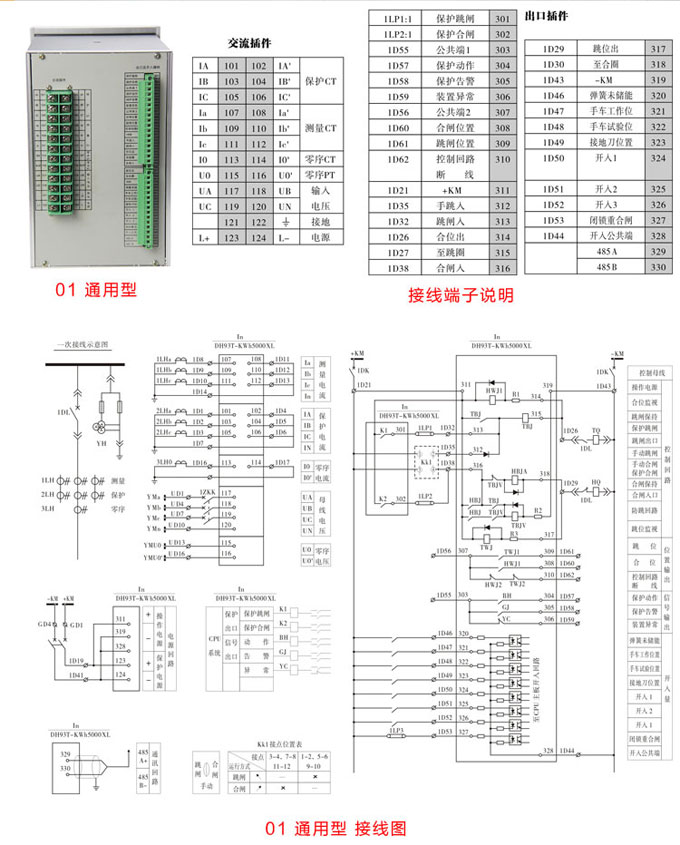

數字PT并列,DH93數字PT并列裝置,PT并列接線圖
數字PT并列,DH93數字PT并列裝置,PT并列結構圖
數字PT并列,DH93數字PT并列裝置,PT并列選型圖
