什么是電動閥

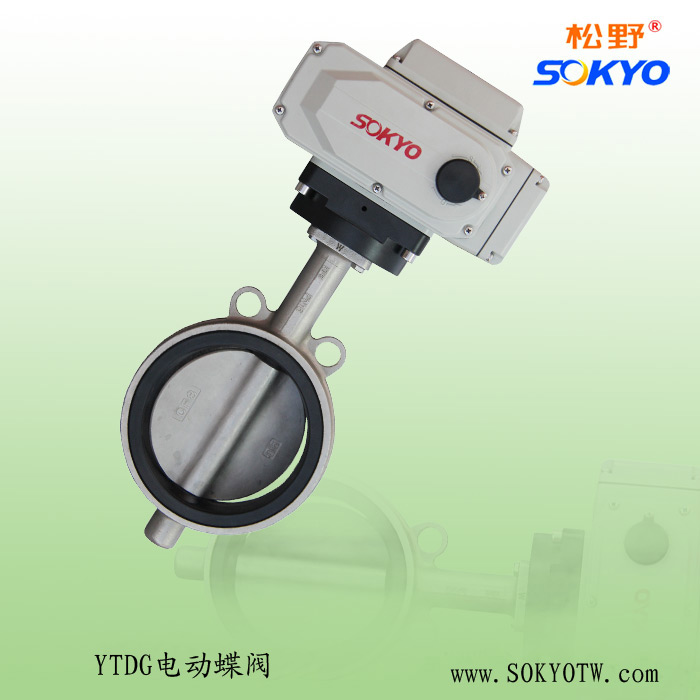

電動閥簡單地說就是用電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。電動閥分兩種,一種為角行程電動閥:由角行程的電動執行器配合角行程的閥使用,實現閥門90度以內旋控制管道流體通斷;另一種為直行程電動閥:由直行程的電動執行器配合直行程的閥使用,實現閥板上下動作控制管道流體通斷。通常在自動化程度較高的設備上配套使用。
電動閥操作原理
電動閥通常由電動執行機構和閥門連接起來,經過安裝調試后成為電動閥。電動閥使用電能作為動力來接通電動執行機構驅動閥門,實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的?!?br />
電動閥門的具體分析
中國電動閥門產品市場隨著科學技術的不斷發展,也在向高技術含量、高參數、耐強腐蝕、高壽命方向發展。根據對國內外電動閥門技術的分析和國內外電動閥門市場需求的分析,研究出近幾年來各行業用工業電動閥門及電動閥門行業高新技術發展趨勢及投資方向,如下:
1.石油、天然氣長輸管線用閥
石油、天然氣長輸管線用閥主要為符合美國API6D標準的單閘板或雙閘板、有導流孔或無導流孔的平板閘閥;鍛鋼或鑄鋼三體式、上裝式或全焊接式固定球球閥;油密封或壓力平衡式旋塞閥;旋啟式或蝶式止回閥、通球止回閥;清管閥等。
這些電動閥門的公稱壓力級為CL150(PN2.0MPa)、CL300(PN5.0MPa)、CL400(PN6.4MPa)、CL600(PN10.0MPa)、CL900(PN15.0MPa)、CL1500(PN25.0MPa)、CL2500(PN42.0MPa);公稱通徑為DN50~1500mm(2in~60in);耐火試驗技術要求按ISO10497;電動閥門的壓力試驗按ISO5208。
2.石油、天然氣井口裝置用閥
石油、天然氣井口裝置用閥主要為符合美國API6A標準的單閘板或雙閘板、有導流孔或無導流孔的鍛鋼平行式閘閥、泥漿閥、角式節流閥、油田專用平行式調節閥、油田專用直通式止回閥、注水\\聚合物專用平行式閘閥、卡箍式平行閘閥、先導式安全閥和止回閥。
石油、天然氣井口裝置用電動閥門的公稱壓力級為API2000psi、3000psi、5000psi、10000psi、15000psi、20000psi;公稱通徑為DN46~228mm(113/16in~9in);溫度等級為K(-60~182℃)、L(-42~182℃)、P(-29~182℃)、R(室溫)、S(-18~166℃)、T(-18~182℃)、U(-18~121℃)、V(2~121℃);材料要求為AA、BB、CC、DD、EE、FF、HH;材料性能要求按36K、45K、60K、75K;產品技術要求按PSL1(產品規范等級1)、PSL2(產品規范等級2)、PSL3(產品規范等級3)、PSL4(產品規范等級4)。
3.核電用閥
核電用
電動閥門比常規的大型火力發電站用電動閥門其技術特點和要求要高。閥類一般有閘閥、截止閥、止回閥、蝶閥、安全閥、主蒸汽隔離閥、球閥、隔膜閥、減壓閥和控制閥等;具有代表性電動閥門的最高技術參數為:最大口徑DN1200mm(核3級的蝶閥)、DN800mm(核2級的主蒸汽隔離閥)、DN350mm(核1級的主回路閘閥);最高壓力:約1500磅級;最高溫度:約350℃;介質:冷卻劑(硼化水)等
