電動執行器工作原理
發布時間:2013-04-20 09:28:30 文章來源:未知 作者:test 人氣:
電動執行器有五種類型:直行程電動執行器、角行程電動執行器、電動調節閥、PID電動調節執行器和電磁閥。下面簡要介紹一下松野電氣生產的角行程電動執行器(YTDG-RKB)。
角行程
電動執行器的作用是接受調節器或其它儀表送來的4-20mA的標準直流電信號,經執行器后變成轉角力矩,以操作開關、閥門等,完成自動調節的任務。這種電動執行器都是由伺服放大器與執行機構兩大部分組成的。

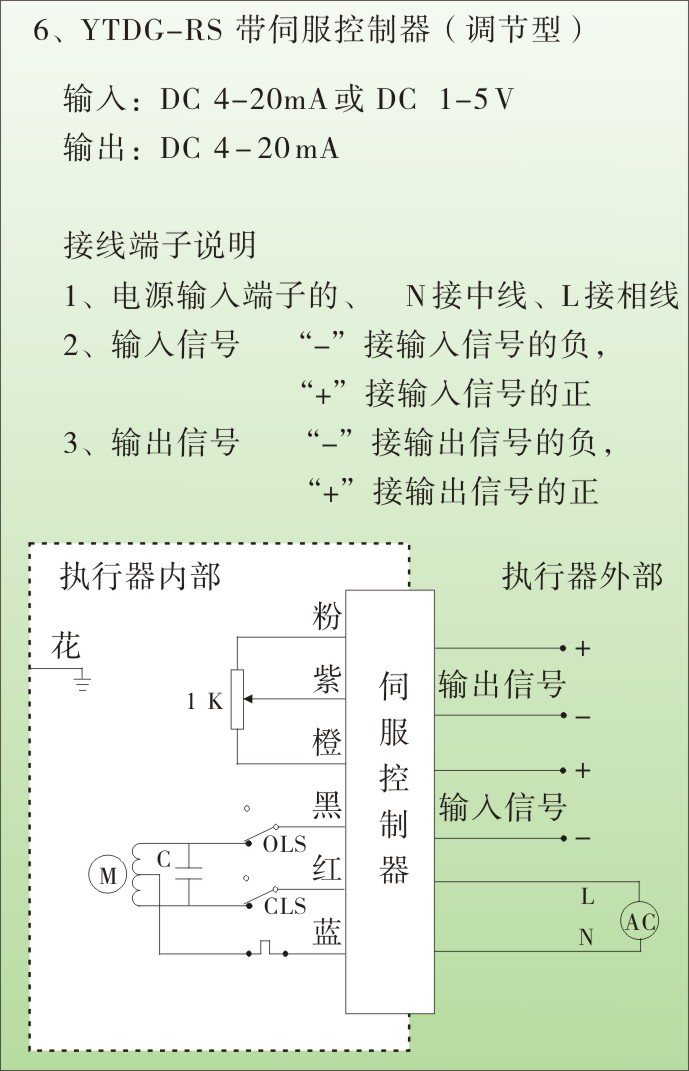

圖所示為電動角行程執行器的工作原理圖。伺服放大器是由前置放大器、觸發器、硅可控整流元件等組成的,其作用是將輸入的直流毫安信號和位置發送器的反饋信號進行比較。如比較后的差值為零,伺服放大器就沒有輸出,執行器處于平衡狀態,輸出軸的位置不變;如果比較后有偏差信號,經放大器放大到足夠的功率,驅動二相伺服電動機,使減速器輸出軸旋轉,直到輸入信號與位置反饋信號相等為止,此時輸出就穩定在與輸入信號相應的新的位置上。
