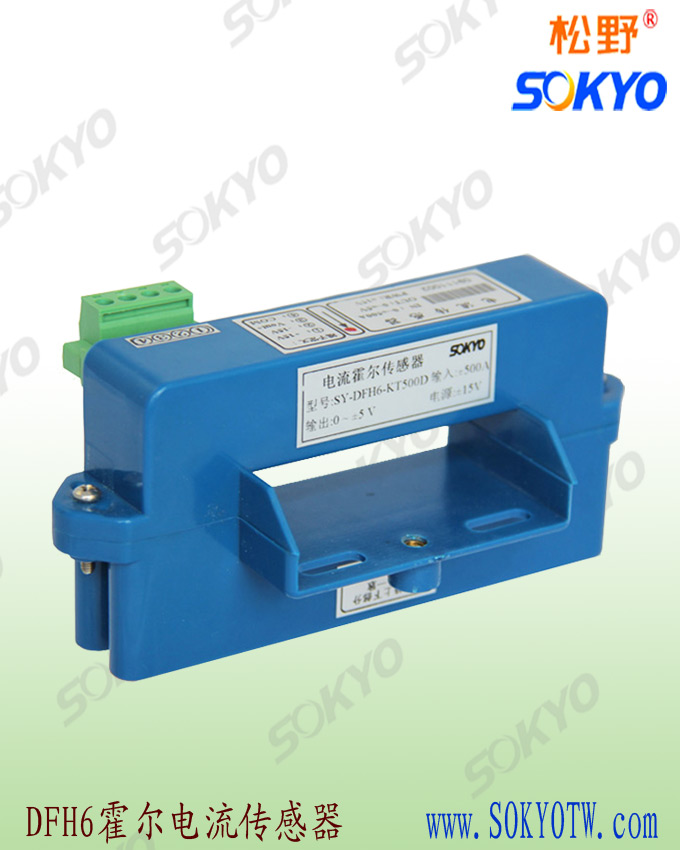

霍爾元件是一種基于霍爾效應的磁霍爾傳感器,已發展成一個品種多樣的磁霍爾傳感器產品族,并已得到廣泛的應用?;魻柶骷哂性S多優點,它們的結構牢固,體積小,重量輕,壽命長,安裝方便,功耗小,頻率高(可達1 MHz),耐震動,不怕灰塵、油污、水汽及鹽霧等的污染或腐蝕?;魻柧€性器件的精度高、線性度好;霍爾開關器件無觸點、無磨損、輸出波形清晰、無抖動、無回跳、位置重復精度高(可達μm級)。取用了各種補償和保護措施的霍爾器件的工作溫度范圍寬,可達-55℃~150℃。霍爾元件應用非常廣泛,例如力、力矩、壓力、應力、位置、位移、速度、加速度、角度、角速度、轉數、轉速以及工作狀態發生變化的時間等,轉變成電量來進行檢測和控制。
本文簡要介紹了霍爾元件的基本應用,對霍爾元件的選用原則進行了探討,對霍爾元件實際應用過程所用到的典型放大電路進行了較為詳盡的描述;還探討了霍爾元件技術指標不等位電勢的測量方法,并對霍爾元件直流激勵情況下位移測量的方法進行了討論,以霍爾元件實際應用的個例擴展到霍爾元件的廣泛應用。
霍爾元件的選用原則
現代
霍爾傳感器在原理與結構上千差萬別,如何根據具體的測量目的、測量對象以及測量環境合理地選用霍爾傳感器,是在進行某個量的測量時首先要解決的問題。當霍爾傳感器確定之后,與之相配套的測量方法和測量設備也就可以確定了。測量結果的成敗,在很大程度上取決于霍爾傳感器的選用是否合理。
1 根據測量對象與測量環境確定霍爾傳感器的類型
要進行—個具體的測量工作,首先要考慮采用何種原理的霍爾傳感器,這需要分析多方面的因素之后才能確定。因?yàn)椋词故菧y(cè)量同一物理量,也有多種原理的霍爾傳感器可供選用,哪一種原理的霍爾傳感器更為合適。則需要根據被測量的特點和霍爾傳感器的使用條件考慮以下一些具體問題:量程的大?。槐粶y(cè)位置對霍爾傳感器體積的要求;測量方式為接觸式還是非接觸式;信號的引出方法,有線或是非接觸測量;霍爾傳感器的來源,國產還是進口,價格能否承受,還是自行研制。在考慮上述問題之后就能確定選用何種類型的霍爾傳感器,然后再考慮霍爾傳感器的具體性能指標。
2 靈敏度的選擇
通常,在霍爾傳感器的線性范圍內,希望霍爾傳感器的靈敏度越高越好。因?yàn)橹挥徐`敏度高時,與被測量變化對應的輸出信號的值才比較大,有利于信號處理。但要注意的是,霍爾傳感器的靈敏度高,與被測量無關的外界噪聲也容易混人,也會被放大系統放大,影響測量精度。因此,要求霍爾傳感器本身應具有較高的信噪比,盡量減少?gòu)耐饨缫氲母蓴_信號?;魻杺鞲衅鞯撵`敏度是有方向性的。當被測量是單向量,而且對其方向
性要求較高,則應選擇其它方向靈敏度小的霍爾傳感器;如果被測量是多維向量,則要求霍爾傳感器的交叉靈敏度越小越好。
3 頻率響應特性的選擇
霍爾傳感器的頻率響應特性決定了被測量的頻率范圍,必須在允許頻率范圍內保持不失真的測量條件,實際上霍爾傳感器的響應總有—定延遲,希望延遲時間越短越好。霍爾傳感器的頻率響應高,可測的信號頻率范圍就寬,而由于受到結構特性的影響,機械系統的慣性較大,因有頻率低的霍爾傳感器可測信號的頻率較低。在動態測量中,應根據信號的特點(穩態、瞬態、隨機等)響應特性,以免產生過火的誤差。
4 線性范圈的選擇
霍爾傳感器的線性范圍是指輸出與輸入成正比的范圍。從理論上講,在此范圍內,靈敏度保持定值?;魻杺鞲衅鞯木€性范圍越寬,則其量程越大,并且能保證一定的測量精度。在選擇霍爾傳感器時,當霍爾傳感器的種類確定以后首先要看其量程是否滿足要求。但實際上,任何霍爾傳感器都不能保證絕對的線性,其線性度也是相對的。當所要求測量精度比較低時,在一定的范圍內,可將非線性誤差較小的霍爾傳感器近似看作線性的,
這會給測量帶來極大的方便。
5 穩定性的選擇
霍爾傳感器使用一段時間后,其性能保持不變化的能力稱為穩定性。影響霍爾傳感器長期穩定性的因素除霍爾傳感器本身結構外,主要是霍爾傳感器的使用環境。因此,要使霍爾傳感器具有良好的穩定性,霍爾傳感器必須要有較強的環境適應能力。在選擇霍爾傳感器之前,應對其使用環境進行調查,并根據具體的使用環境選擇合適的霍爾傳感器,或采取適當?shù)拇胧?,減小環境的影響?;魻杺鞲衅鞯姆€(wěn)定性有定量指標,在超過使用期后,在使用前應重新進行標定,以確定霍爾傳感器的性能是否發生變化。在某些要求霍爾傳感器能長期使用而又不能輕易更換或標定的場合,所選用的霍爾傳感器穩定性要求更嚴格,要能夠經受住長時間的考驗。
6 精度的選擇
精度是霍爾傳感器的一個重要的性能指標,它是關系到整個測量系統測量精度的一個重要環節?;魻杺鞲衅鞯木仍礁撸鋬r(jià)格越昂貴,因此,霍爾傳感器的精度只要滿足整個測量系統的精度要求就可以,不必選得過高。這樣就可以在滿足同一測量目的的諸多霍爾傳感器中選擇比較便宜和簡單的霍爾傳感器。如果測量目的是定性分析的,選用重復精度高的霍爾傳感器即可,不宜選用絕對量值精度高的;如果是為了定量分析,必須獲得精確的測量值,就需選用精度等級能滿足要求的霍爾傳感器。對某些特殊使用場合,無法選到合適的霍爾傳感器,則需自行設計制造霍爾傳感器。自制霍爾傳感器的性能應滿足使用要求。
