電流變送器工作原理及功能擴展
發布時間:2014-09-18 14:21:07 文章來源:未知 作者:test 人氣:
電流變送器是一種將被測量參數(交流電流、交流電壓、有功功率、無功功率、有功電能、無功電能、頻率、相位、功率因數、直流電壓、直流電流等)按線性比例轉換成直流電流或電壓(電能脈沖輸出)的測量儀表。它廣泛應用于電力、石油、煤炭、冶金、鐵道、市政府等部門的電氣測量、自動控制以及調度系統。 新型變送器國際標準輸出的模擬信號電流值為4~20mA兩線制的環路在發送數據以及控制那些易于以這一標準接受指令的某些執行器的過程中有廣泛的應用。國際上已作為模擬信號中的電流遙測技術唯一標準。在利用兩根導線的電流遙測電路中,變送器工作電源與示讀裝置,包括傳感器工作電源和發送導線的任何其它電阻都是相串聯在環路內。

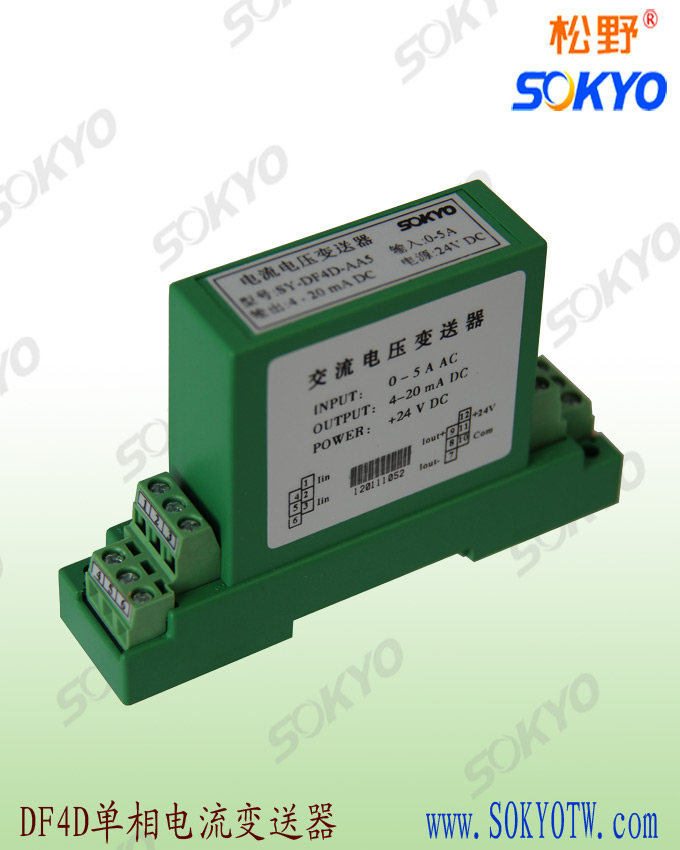

電流變送器可以直接將被測主回路交流電流轉換成按線性比例輸出的DC4~20mA(通過250Ω 電阻轉換DC 1~5V或通過500Ω電阻 轉換DC2~10V)恒流環標準信號,連續輸送到接收裝置(計算機或顯示儀表)。電流變送器原副邊高度絕緣隔離,兩線制輸出接線,輔助工作電源+24V與輸出信號線DC4~20mA共用,具有精度高,體積小、功耗小、頻響寬、抗干擾、國內首創4種補償措施和6大全面保護功能,兩線端口防感應雷能力強,具有雷擊波和突波的保護能力等優點。特別適用發電機、電動機、智能低壓配電柜、空調、風機、路燈等負載電流的智能監控系統。電流變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量,經隔離變送成線性的直流模擬信號或是數字信號裝置?! ?br />
1、可編程顯示功能,根據倍率和量程可以顯示一次側實測數據,如一次側電流/電壓/功率等,具有倍率可調,量程可調,精度高??芍苯?當高精度電側儀表使用。
2、RS485接口,采用MODBUS-RTU協議,IEE-574國際標準四字節浮點數傳輸可與PC連接,485總線上可以同時接247只電量變送器進行遙測, 遙控,遙信,遙調等“四遙”功能。通過該接口,可接入PLC設備、各類現場總線控制等裝置。
