松野電氣是專業生產渦輪流量計,YTFL電流輸出渦輪流量計的廠家,性能穩定可靠,抗干擾能力強,豐富的渦輪流量計生產經驗.
一、渦輪流量計,YTFL電流輸出渦輪流量計 產品特點
渦輪流量計工作原理
YTFL系列渦輪流量計是利用被測液體流經傳感器時,傳感器內葉輪借助于液體的動能而旋轉,此時葉輪葉片使檢出裝置中的磁路磁阻發生周期性的變化,因而檢出線圈兩端就感應出與流量成正比的電脈沖信號,經過檢出器中的前置放大器信號處理后輸出到儀表,就能測量瞬時流量和累積流量。
渦輪流量計產品特點

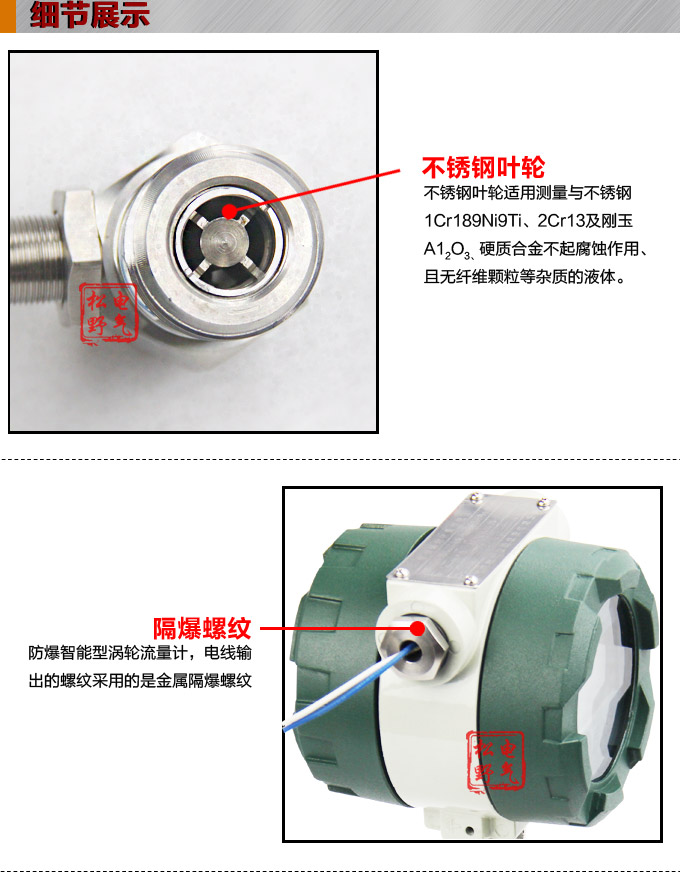

測量范圍寬,下限流速低,壓力損失小、具有較高的抗電磁干擾能力和振動能力。傳感器還具有精度高、壽命長、操作維護簡單等特點。適用于測量與不銹鋼1Cr18Ni9Ti、2Cr13及鋼玉Al2O3 、硬質合金不起腐蝕作用、且無纖維、顆粒等雜質的液體。廣泛用于石油化工、冶金、電力、鋼鐵、輕工、機械等行業。

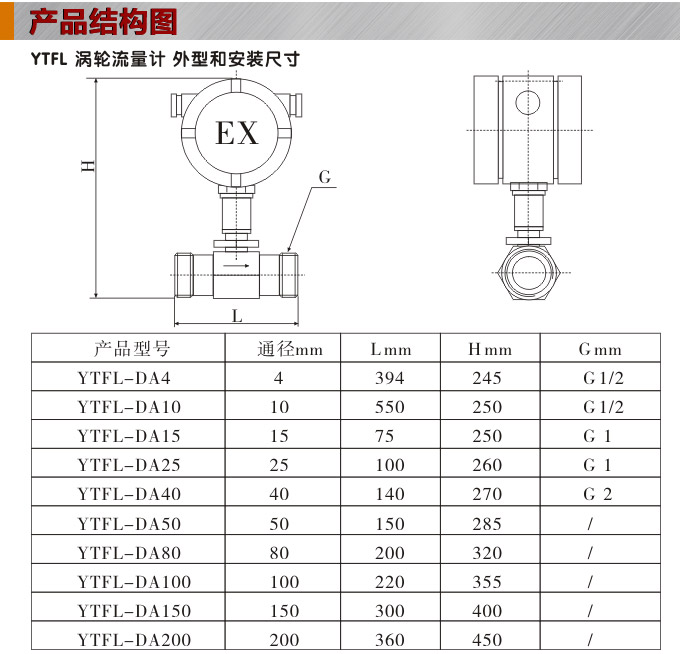

1、公稱通徑、DN 4、10、15、25、40、50、80、100、150、200。
安裝方式、螺紋安裝、 法蘭安裝、螺紋安裝主要是指局限于 DN40的小管道。
2、信號輸出、電流輸出 DC 4~20mA、測量精度 ±0.5%FS。
3、工作電源為DC 24V、一般為 DC 12~24V、
工作環境、溫度 -20 ~ 55 ℃、相對濕度 5 ~ 95% RH。

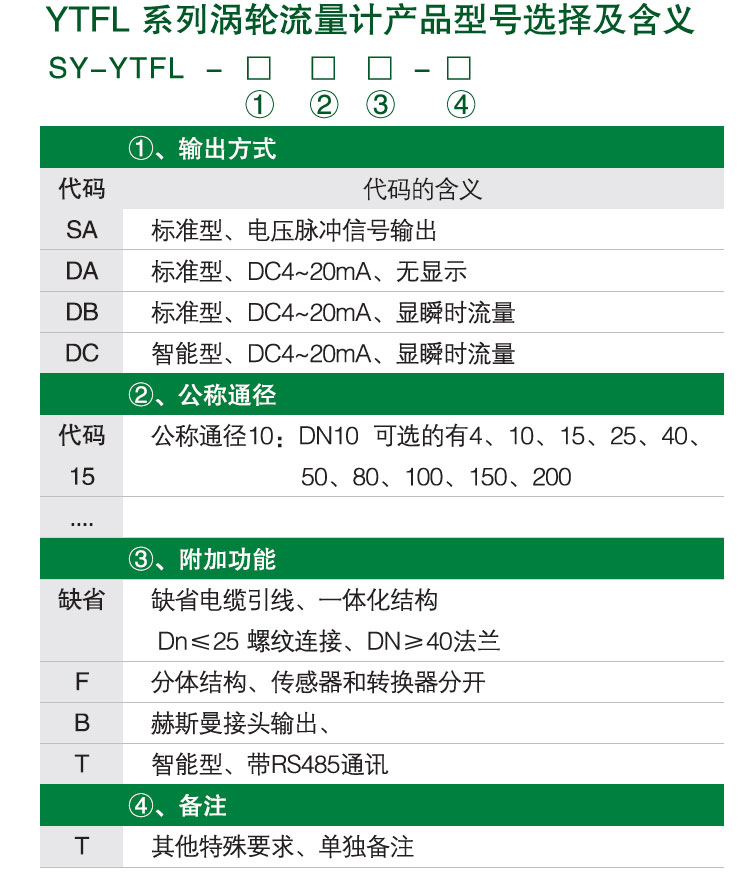

渦輪流量計,YTFL電流輸出渦輪流量計 常用型號
SY-YTFL-DA4
SY-YTFL-DA10
SY-YTFL-DA15
SY-YTFL-DA25
SY-YTFL-DA40
SY-YTFL-DA50
SY-YTFL-DA80
SY-YTFL-DA100
SY-YTFL-DA150
SY-YTFL-DA200

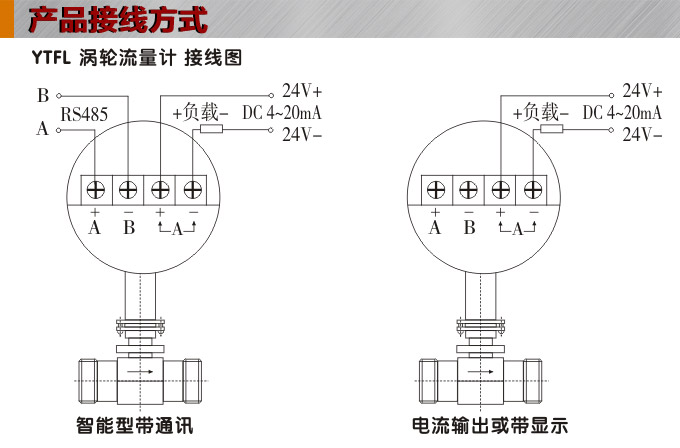

1、檢查電源是否接對,DC24V供電
2、安裝時液體流動方向與傳感器外殼指示箭頭方向一致
3、傳感器上游至少有10倍口徑長度(10DN)的直管段,下游端應不少于5倍口徑(5DN)的直管段。
4、保證管道、沒有震動,遠離外界電磁場,如不能避免,應采用必要的屏蔽措施。
5、為了檢修時不影響液體的正常輸送,應在傳感器的安裝處安裝旁通管道。
6、傳感器露天安裝時、請做好傳感器檢出放大器及插頭處的防水處理。
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購渦輪流量計請?zhí)峁┮韵聟?shù):
1、確定管道尺寸:外徑×壁厚、必要的時候要注明管道標準
2、測量介質、及介質的最大流量、最小流量、常用流量
3、測量介質的工作壓力、工作溫度是否需要進行補償
4、當測量介質為蒸汽時、必須注明是飽和蒸汽、還是水蒸氣,是否需要溫度補償
壓力補償、還是溫度和壓力同時補償、并注明補償信號的輸入種類。

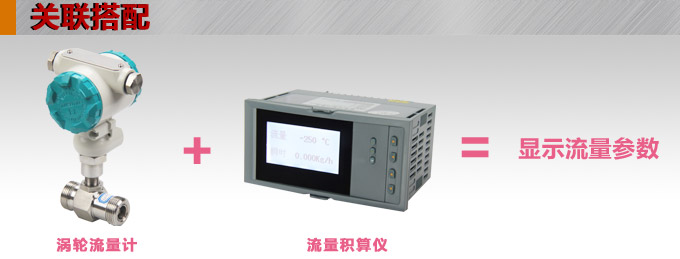

5、是否要求配流量積算儀,夾裝產品是否需要提供安裝法蘭,及法蘭材質。
供貨周期:我們的產品只有常規備貨的,但工業品現場工況和實際需求各不相同,部份產品需安排定制生產,一般在生產周期為1~3天個工作日。
