松野電氣是專業生產網絡電力儀表,DW93-4000多功能復費率表的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的多功能復費率表生產經驗
一、網絡電力儀表,DW93-4000多功能復費率表產品特點
1、專用的大屏幕LCD液晶中文顯示,顯示清楚,體積小巧
2、 可帶四路變送輸出4-20mA,可帶四路繼電器輸出
3、可帶一路有功電度脈沖輸出
4、可選帶RS485通訊直接與計算機相連,MODBUS協議。
5、可測量三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、四象限電能、三相電壓、電流諧波含量2-31次、電壓不平衡度、電流不平衡度、電壓正序、電壓負序、電流正序、電流負序、復費率電能(可編程3種費率、8個時段)
6、適用于變壓器、發電機組、電容器組、開關柜和電動機等的分布式檢測,電力電網、自動化控制系統的現場監測顯示。廣泛用于發電廠,通訊、環保鋼鐵、冶金、石化、市政及樓宇自動化、配電網自動化、樓與自動化等行業。
1、輸入信號:交流電壓、AC 400V、或 0~100 V 、阻抗 400 KΩ、
交流電流、AC 0~5 A、或 0~1A 、阻抗 20 mΩ、
輸入過載、測量時 1.2 倍、瞬時2 倍/10s
2、電網制式:三相網絡電力系統、包括三相三線制 3P3L、三相四線制 3P4L
3、測量參數:全電參數綜合測量、監控、包含以下參數
三相電壓、相電壓 Ua、Ub、Uc、或 線電壓 Uab、Ubc、Uca
三相電流、每相電流 Ia、Ib、Ic、平均電流 I
有功功率、每相有功功率 Pa、Pb、Pc、 總有功功率 Ps
無功功率、每相無功功率 Qa、Qb、Qc、總有功功率 Qs
視在功率、每相視在功率 Sa、 Sb、 Sc、 總視在功率 Ss
功率因數、每相功率因數 PFa、PFb、PFc、總功率因數 PFs
工作頻率、電網頻率 FRE、一般 40 ~ 60 Hz、
有功電能、一次側正向有功電能 WPP、反向有功電能 WPF
二次側正向有功電能 EPP 、反向有功電能 EPF
無功電能、一次側正向無功電能 WQP、反向無功電能 WQF
二次側正向無功電能 EQP 、反向無功電能 EQF
開關量輸出、四路開關量輸出信息 DOS1 ~ DOS4
模擬量輸出、四路模擬量輸出信息 MNS1 ~ MNS4
開關量狀態、 D I 開關量輸入狀態、DO 開關量輸出狀態
有黑點表示導通閉合、 無黑點表示斷開
4、測量精度:電流、電壓、有功、無功、有功電能、 ±0.5 % Fs±3 digit 、
無功電能、±1.0 % Fs±2 digit、 工頻 40 ~ 60 Hz、 0.1 Hz
5、諧波信號:各相電壓、各相電流 的 2~31 次諧波檢測、
以 H 開頭、后面數據顯示為、百分比含量
6、功能輸出:模擬輸出、4 路(2 路)模擬量輸出 DC 0~20/4~20 mA
開關量輸入、4 路開關量輸入(干結點方式、遙信或遙控 )
開關量輸出、4 路開關量輸出(容量250V / 0.1A、報警功能)
通訊輸出、RS485 通訊、 Modbus- RTU 協議
脈沖輸出、2 路電能脈沖輸出(光耦隔離)、 3200 p /kwh
7、絕緣性能:絕緣強度、輸入和電源、 ≥ 2kV、 輸入和輸出、≥ 2kV
電源和輸出、 ≥ 1kV、絕緣阻抗、≥100MΩ、500V DC
8、工作條件:工作環境、-10 ~ 55 ℃、 35 ~ 85 %RH
工作電源、AC/DC 85 ~ 265V、功耗 ≤ 5VA

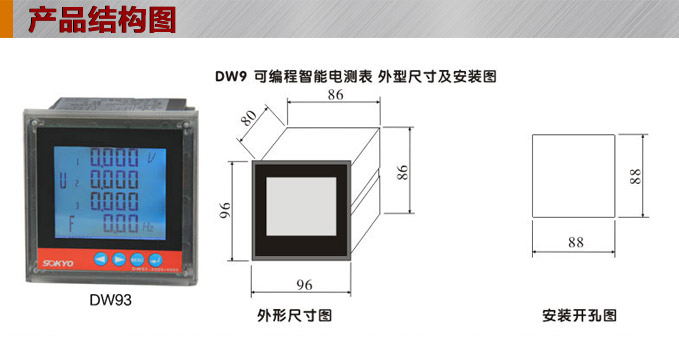

9、外形尺寸:DW93、外形尺寸、96H×96W×80L、開孔尺寸、88H×88W

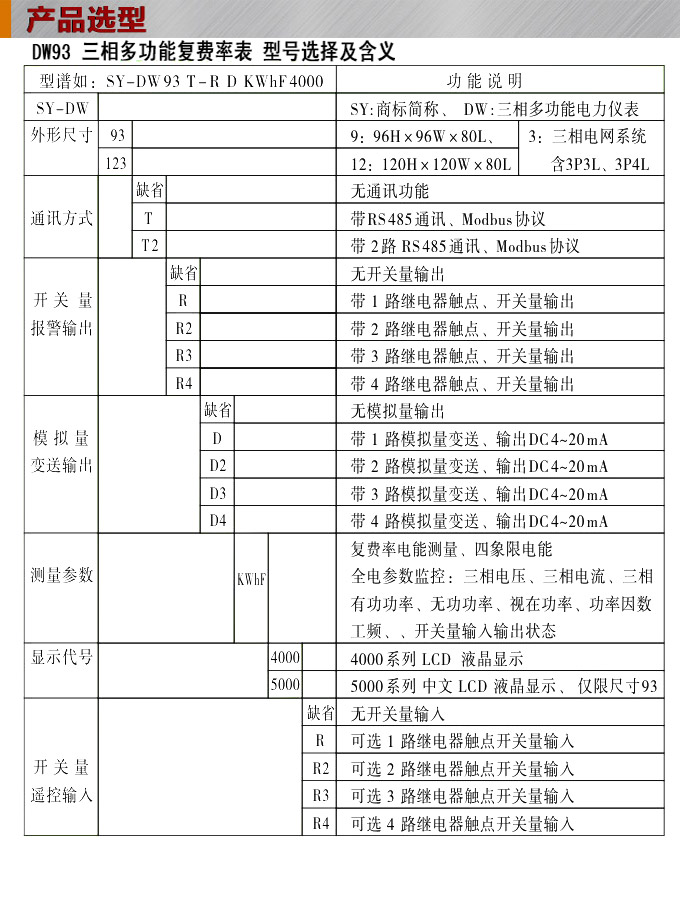

網絡電力儀表,DW93-4000多功能復費率表常用型號
SY-DW93-KWH5000
SY-DW93T-KWH5000
1、在使用產品之前仔細閱讀產品說明書
2、儀表盡量避開干擾源、若信號線過長、最好采用屏蔽線、不能將信號線與電源線安裝在一起。
3、本公司儀表常規出廠為非防水防塵、非防腐蝕、防油、防止強烈震動或沖擊。
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購多功能電力儀表請?zhí)峁┮韵聟?shù):
1、確定產品外形尺寸
2、確定工作電源
3、確定電網制式,三相三線或三相四線
4、確定是否需要帶附加功能如:帶通訊、報警輸出等。
5、確定安裝場合,使用領域和范圍,如化工廠、電廠等。
供貨周期:我們的產品只有常規備貨的,但工業品現場工況和實際需求各不相同,部份產品需安排定制生產,一般在生產周期為1~3天個工作日。
■售后服務
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
本公司向用戶承諾,本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算,質保期內若收到用戶關于此缺陷的通知,本公司對確實有缺陷的產品實行無條件免費維修或免費更換。本公司對所有非定制產品一律保證7天內包退換,終身維修。
