松野電氣是專業生產液晶手操器,DQ9Y智能電動操作器,手動操作器的廠家,隔離技術,性能穩定可靠,抗干擾能力強,近二十年電動操作器生產經驗.

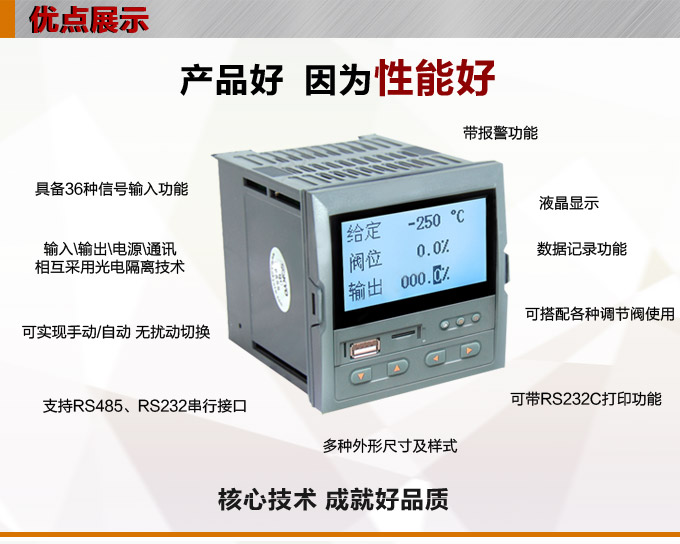

一、液晶手操器,DQ9Y智能電動操作器,手動操作器 產品特點
1、雙路輸入、中文 液晶 LCD 顯示、顯示外給定值、顯示閥位反饋值、控制量輸出百分比 0-100%。
2、具備36種信號輸入功能，可任意選擇輸入信號類型；0.2%測量精度。
3、具備“上下限報警”、“閃爍報警”、“手動狀態報警”、等報警功能，帶LED報警燈指示。

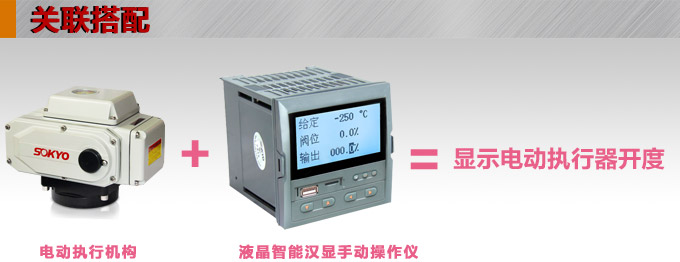

4、可搭配各種調節閥、一旦調節閥失效、可由本產品手動控制操作、可取代伺服放大器直接驅動電動閥門。
5、可帶 1 路模擬量控制輸出、或 1 組 開關量控制輸出、繼電器正轉、反轉控制、可帶 1 路模擬量變送輸出。
6、可實現手動/自動 無擾動切換、手動切換到自動時、采用逼近算法、并帶切換限幅功能。
7、支持RS485、RS232串行接口，采用標準Modbus-RTU通訊協議。
8、可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
9、帶DC24V饋電輸出，為現場變送器配電。
10、輸入、輸出、電源、通訊相互之間采用光電隔離技術。
11、具備多種外形尺寸及樣式供用戶選擇。
12、參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復系統原始設置功能。
13、到數據記錄功能、可以當記錄儀使用、并帶 USB 數據轉存功能。
1、顯示方式
液晶顯示：大屏 LCD 液晶顯示、帶中文字幕
顯示外給定值、顯示閥位反饋值、顯示控制量輸出百分比
2、輸入方式
熱電偶：B、S 、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
熱電阻：Cu50、Cu53、Cu100、Pt100、BA1、BA2
線性電阻：0～400Ω、0～350Ω、30～350Ω
直流電流：DC 4-20mA、0-10mA、0-20mA、0-10mA開方、4-20mA開方
直流電壓：DC 1-5V、0-5V、0-10V、0-5V開方、1-5V開方
毫伏信號：0~20mV、0~40mV、0~100mV
3、控制輸出方式
電流輸出： DC4-20mA、0-10mA、0-20mA、
電壓輸出： DC 1-5V、0-5V、0-10V
繼電器輸出：繼電器正反轉觸點輸出、
指示燈指示：LED 指示燈，指示報警輸出狀態、或控制輸出狀態
觸點容量：AC220V/2A、DC24V/2A 阻性負載
4、變送輸出方式
直流電流：DC 4-20mA、負載電阻 ≤ 600Ω
直流電流：DC 0-20mA、負載電阻 ≤ 600Ω
直流電流：DC 0-10mA、負載電阻 ≤ 1.2KΩ
直流電壓：DC 1-5V、 負載電阻 ≥ 250KΩ
直流電壓：DC 0-5V、 負載電阻 ≥ 250KΩ
直流電壓：DC 0-10V、負載電阻 ≥ 4KΩ
5、通訊輸出方式
RS485通訊：標準串行雙向通訊接口、2 線制、通訊距離≤1000米
RS232通訊：3 線制，通訊距離≤15米
通訊協議： 標準 Rs485、Modbus-RTU 通訊協議
通訊波特率、1200～9600bps
打印接口：RS232C、3 線制，通訊距離 ≤ 15米、適配微型串行打印機
6、饋電輸出
輸出電壓：DC24V ± 1V
電壓負載：≤ 30 mA、負載電阻≥750Ω
7、數據記錄
大容量的數據記錄、可作記錄儀使用、可以選擇 USB 數據轉存功能
8、工作電源
開關電源：AC 220V、一般 AC/DC100~240V 、50/60Hz
開關電源：DC 24V、 一般 DC20~29V
9、使用環境
環境溫度：-10 ~ 50 OC
環境濕度：10 ～ 90%RH 避免強腐蝕氣體
10、其它特性

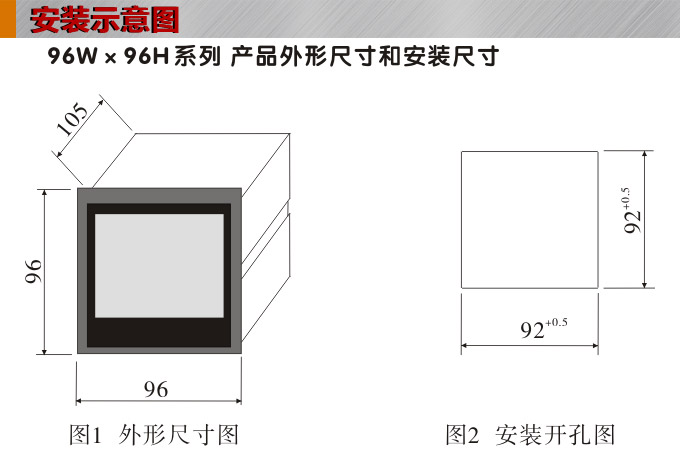

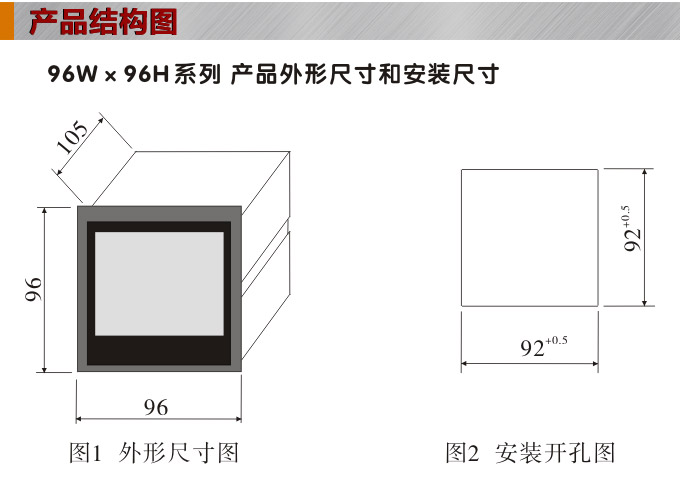

外形尺寸：96H × 96W
溫度漂移：≤ 0.01%FS/ OC、典型值約50ppm / OC
采樣周期：500 ms
絕緣強度：輸入、輸出、電源、通訊相互之間、 1000V.AC、1 min
絕緣阻抗：輸入、輸出、電源、通訊相互之間、 100MΩ
電磁兼容：IEC61000-4-4、電快速瞬變脈沖群、 ±4KV/5KHz；
IEC61000-4-5、雷擊、浪涌、共模4KV、差模2KV
設定方式：面板輕觸式按鍵數字設定，設定值斷電永久保存
保護方式：輸入回路斷線、輸入信號超/欠量程報警。
液晶手操器,DQ9Y智能電動操作器,手動操作器 常用型號選擇
SY-DQ9Y-N2727D102
SY-DQ9Y-N2727D112
SY-DQ9Y-N2727D702
SY-DQ9Y-N2727D102-P
SY-DQ9Y-N2727D112-P
SY-DQ9Y-N2727D702-P
SY-DQ9YT-N2727D102
SY-DQ9YT-N2727D112
SY-DQ9YT-N2727D702
SY-DQ9YT-N2727D102-P
SY-DQ9YT-N2727D112-P
SY-DQ9YT-N2727D702-P
SY-DQ9R-N2727D102
SY-DQ9R-N2727D112
SY-DQ9R-N2727D702
SY-DQ9R-N2727D102-P
SY-DQ9R-N2727D112-P
SY-DQ9R-N2727D702-P
SY-DQ9RT-N2727D102
SY-DQ9RT-N2727D112
SY-DQ9RT-N2727D702
SY-DQ9RT-N2727D102-P
SY-DQ9RT-N2727D112-P
SY-DQ9RT-N2727D702-P
1、輸入、輸出信號不要接反
2、檢查電源是否接對
3、閥位反饋輸出時，自動控制輸出是否接對。
4、儀表盡量避開干擾源
5、存放溫度為-10—50℃、長期保存應避免直射光線、每半年通電一次
6、本公司儀表常規出廠為防水防塵、非防腐蝕、防油。
7、注意防止震動和沖擊，不要再有超量灰塵和超量有害化學藥品和氣體等地方使用。
