①、 輸入信號
交流電壓、AC 400V或 100 V 、阻抗 400 KΩ、
交流電流、AC 5 A 或 1A 、 阻抗 20 mΩ、
(過載、測量時 1.2 倍、瞬時 2 倍 / 10 s)
②、電網制式
三相網絡電力系統、
包括三相三線制 3P3L、三相四線制 3P4L

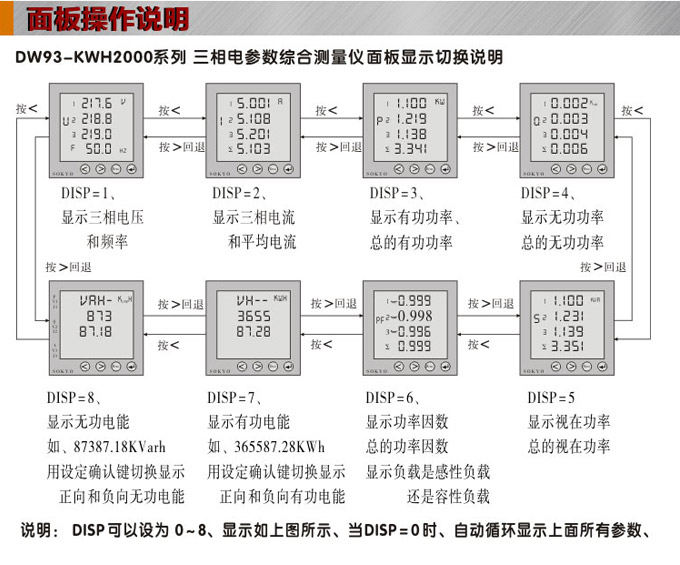

③、測量參數、( 全電參數綜合測量、監控、包含以下參數)
三相電壓 、相電壓 Ua、Ub、Uc、或 線電壓 Uab、Ubc、Uca
三相電流、 每相電流 I a、I b、I c、平均電流 I
有功功率、每相有功功率 P a、P b、P c,總有功功率 P s
無功功率、每相無功功率 Q a、Q b、Q c,總有功功率 Q s
視在功率、每相視在功率 S a、 S b、 S c總視在功率 S s
功率因數、每相功率因數 PFa、PFb、PFc總功率因數 PFs
工作頻率、電網頻率 F R E、一般 40 ~ 60 Hz、
有功電能、一次側正向有功電能WPP
反向有功電能 WPF
二次側正向有功電能 EPP
反向有功電能 EPF
無功電能、一次側正向無功電能WQP
反向無功電能WQF
二次側正向無功電能EQP
反向無功電能 EQF
④、測量精度
電流、電壓、有功、無功、有功電能、 ±0.5 % Fs±3 digit 、
無功電能、±1.0 % Fs±2 digit、 工頻 40 ~ 60 Hz、 0.1 Hz
⑤、諧波信號
各相電壓、各相電流 的 2~31 次諧波檢測、
以 H 開頭、后面數據顯示為、百分比含量
⑥、脈沖輸出、2 路電能脈沖輸出(光耦隔離)、 3200 p /kwh
⑦、絕緣性能
絕緣強度、輸入和電源、 ≥ 2kV、 輸入和輸出、≥ 2kV
電源和輸出、 ≥ 1kV、絕緣阻抗、≥100 MΩ、 500 V DC
⑧、工作條件
工作環境、-10 ~ 55 ℃、 35 ~ 85 %RH
工作電源、AC/DC 85 ~ 265 V 、功耗≤5VA

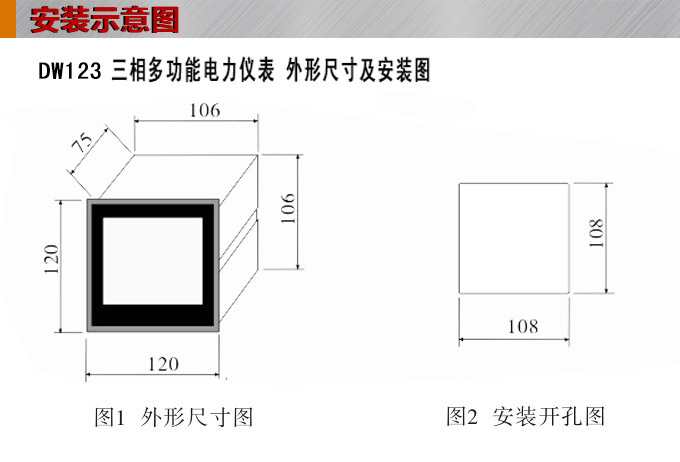

⑨、外形尺寸和開孔尺寸
DW123 外形 120H×120W×75L、 開孔108H×108W
