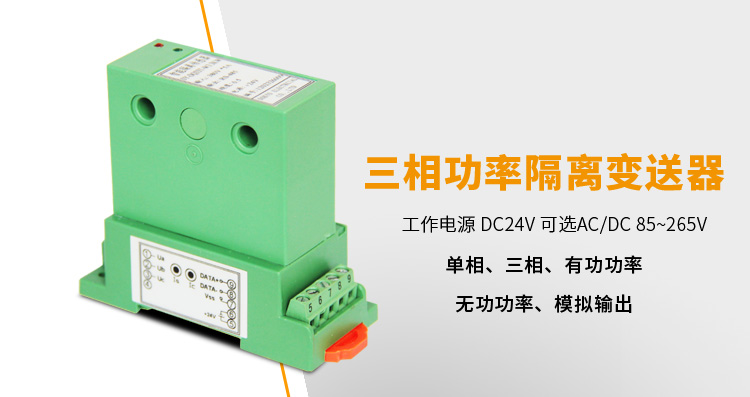

松野電氣是專業生產功率變送器,DQ三相功率變送器,電量隔離變送器的廠家,生產經驗豐富,隔離技術,抗干擾能力強,使用壽命長。
一、功率變送器,DQ三相功率變送器,電量隔離變送器產品特點

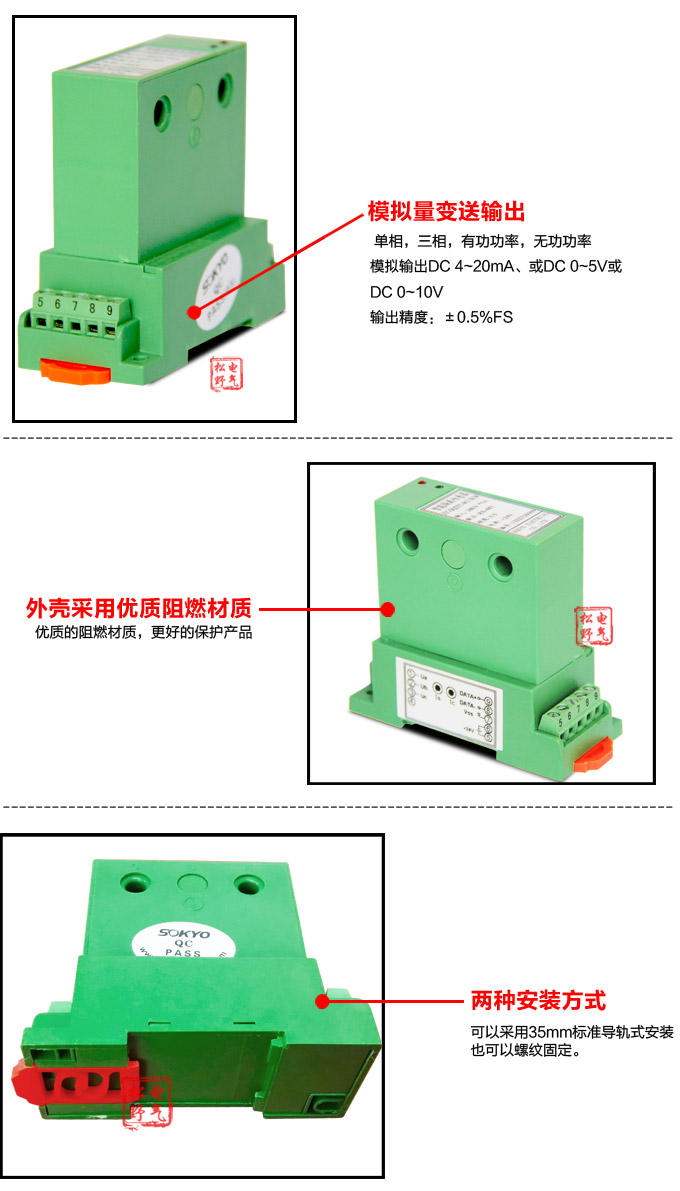

1、電磁隔離或光電耦合隔離,信號輸出穩定、可靠、抗干擾能力強。
2、導軌式安裝,體積小巧。
3、模擬量變送輸出:4-20mA 或0-5V 0-10V,
4、電壓接線端子輸入,電流穿孔輸入,安裝方便,接線簡單。
5、工作電源24VDC、12VDC、220VAC、220VDC

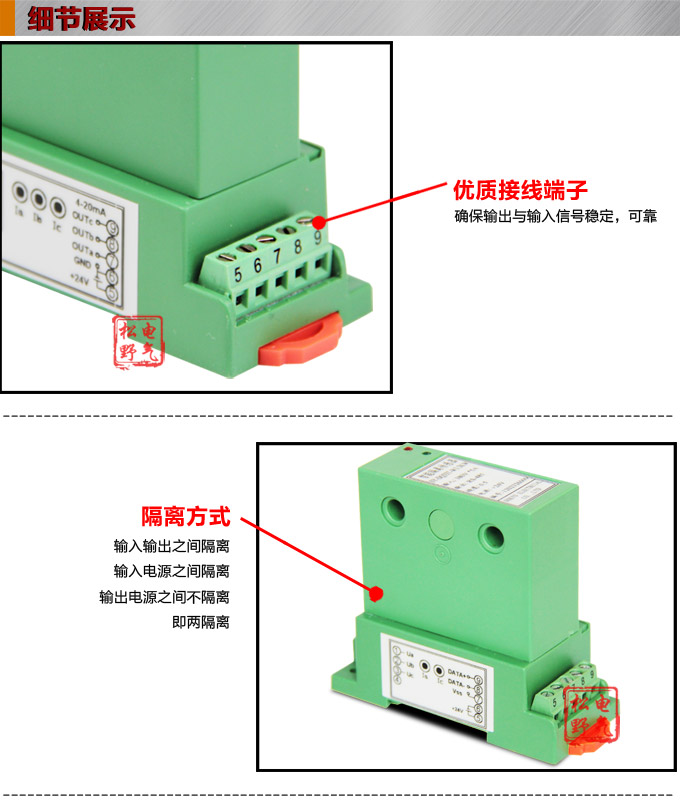

6、輸入與輸出,輸入與電源,輸出與電源之間三隔離。
7、經濟實用,使用壽命長。
二、功率變送器,DQ三相功率變送器,電量隔離變送器常選型號
常用型號:
SY-DQ33D-W3300
SY-DQ33S-W3300
SY-DQ33K-W3300
SY-DQ34D-W3300
SY-DQ34S-W3300
SY-DQ34K-W3300
SY-DQ33T-W3300
SY-DQ34T-W3300
隔離方式:電磁隔離、光耦隔離

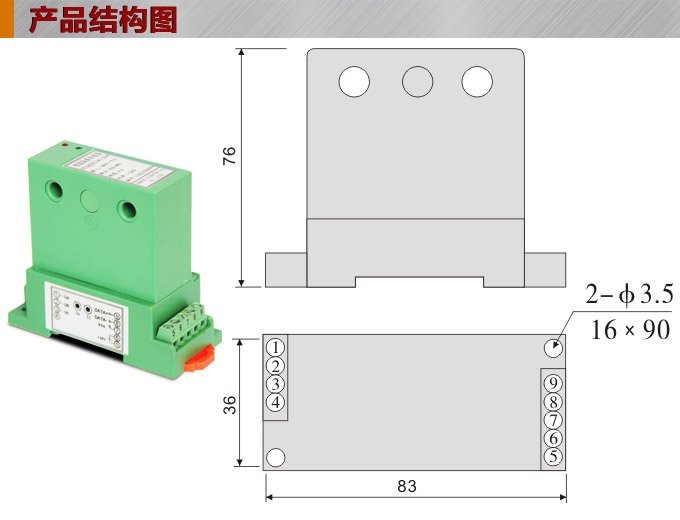

外形尺寸:83W*76H*36L
輸出精度:±0.5%FS
響應時間:小于400ms(直流電流小于10 ms)
過載能力:2倍額定輸入值、一秒10次(交流電流穿孔輸入為20倍且小于500A,一秒5次)
輸入方式:電壓:AC0~400V,或變比后100V; 電流:電流互感器變比后0-5A,或0-1A,
普通型輸出方式:電流4-20mA或0-5VDC ,0-10V
智能型輸出方式:RS485通訊,MODBUS協議,可采集三相系統全電參數
如:三相電壓、電流、有功功率、無功功率、功率因數、工頻等。
工作電源:24VDC、12VDC、220VDC、220VAC供電
隔離性能:隔離耐壓≤AC2500V/1min 絕緣阻抗:≥100MΩ,DC500V
工作環境:溫度:-20-700C 濕度: ≤85%RH
安裝方式:導軌式安裝,或螺釘固定安裝。
功率變送器,DQ三相功率變送器,電量隔離變送器選型說明
選量程時、單相功率用1100表示、額定 220V、5 A、
三相功率用3300表示、額定380V、5 A
單相額定功率為 P = 220V×5A = 1100W、 互感器自配
三相額定功率為 P = 380V×5A×√3 = 3300 W、 互感器自配
選型舉例:
SY-DQ31D-W1100 單相有功功率變送器、輸 入220V、 5 A
電源 DC 24 V 、輸出 DC 4 ~ 20 mA
SY-DQ33S-W3300 三相有功功率變送器、三相三線制
電源 DC 24V 、輸出 DC 0 ~ 5 V
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購DQ三相功率隔離變送器請?zhí)峁┮韵聟?shù):
1、確定輸入輸出信號
2、確定供電電壓
3、確任供電電壓與輸出是否要隔離
4、確認使用環境溫度
供貨周期:我們的產品只有常規備貨的,但工業品現場工況和實際需求各不相同,部份產品需安排定制生產,一般在生產周期為1~3天個工作日。
