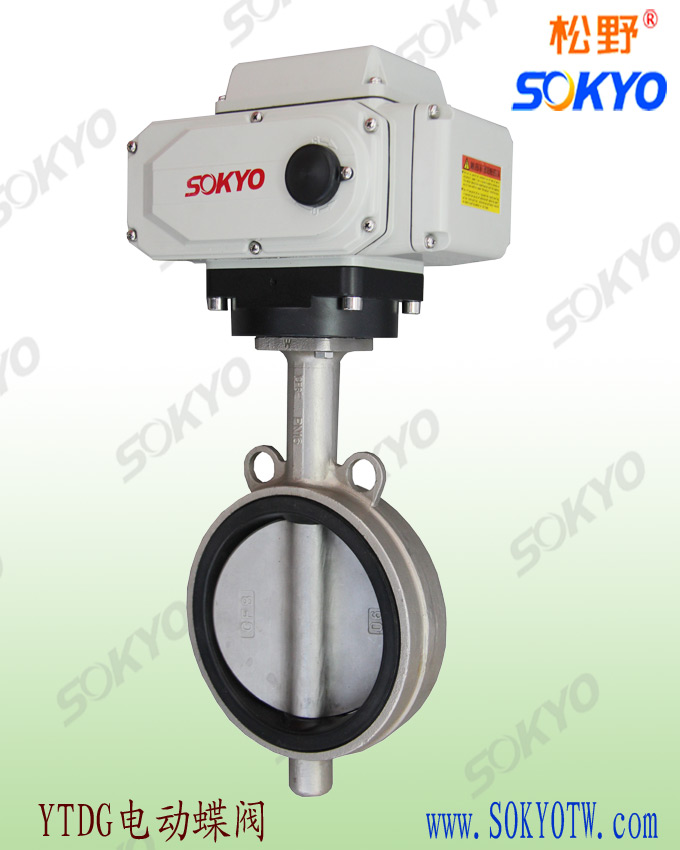

電動蝶閥安裝調試及排除故障方法
蝶閥是一種結構簡單的調節閥,同時也可用于低壓管道介質的開關控制。蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥,在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。
蝶閥的試驗與調整:
1、蝶閥在出廠前雖經嚴格檢查和實驗,但也存在個別產品在運輸途中自動螺釘變位,需重新調整、氣動、液動等,請閱配套驅動裝置使用說明書。
2、電動傳動碟閥出廠時已將控制機構的啟、閉行程調好。為防止電源接通是方向搞錯,用戶在第一次接通電源后,先啟開手動至半開位置,在按電動開關檢查指示盤方向與閥門閉方向一致即可。
3、蝶閥無論是手動、氣動、液動、電動各部件在出廠前均經嚴格調試,用戶在復檢密封性能時,應將進出口兩側均勻固定,關閉碟閥,對進口側施壓,在出口側觀察有無泄露現象,在管道進行強度實驗前,應將碟板打開,防止損壞密封副。
蝶閥的常見故障及消除方法:
1、在使用過程中需要調節流量,有蝸輪箱進行控制。
2、安裝在管道中的位置,必須為最佳位置,并要求立裝,不能倒裝。
3、閥桿安裝使用反應定期檢查閥門使用效果,發現故障及時排除。
4、檢查各聯接部位要求壓緊,即保證填料的蜜蜂性,又要保證閥桿轉動靈活。
5、碟板安裝配套法蘭建議采用碟閥專用法蘭,即HGJ54-91型承插焊鋼制法蘭。
6、開、閉次數較多的碟閥,在二個月左右時間,打開蝸輪箱蓋,檢查黃油是否正常,應保持適量的黃油。
7、金屬密封蝶閥產品不適合安裝于管路末端,如必須安裝于管路末端,需采取配裝出口法蘭,防止密封圈積壓,過位。
8、安裝前道確認本廠產品性能和介質流向箭頭是否與運動工況相符,并將閥門內腔插洗干凈,不允許在密封圈和蝶板上有附有雜質異物,未清洗前絕不允許關閉蝶板,以免損壞密封圈。
