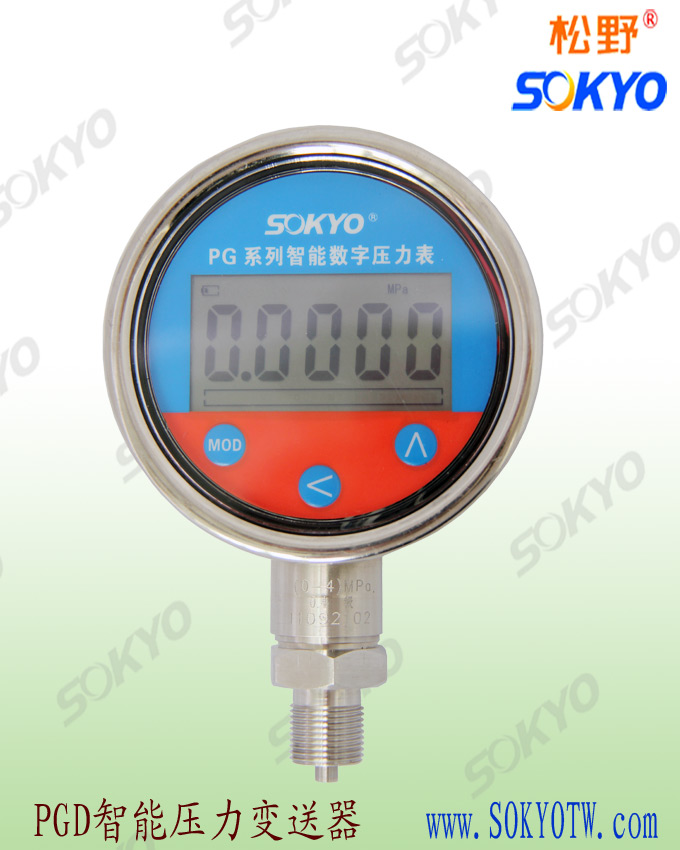

參照國家標準《外殼防護等級(IP代碼)》(GB4208-93)及行業標準《熱量表》(CJ128-2000)第5.5.3條中關于外殼防護等級的要求,現在對松野
485通訊壓力變送器防護等級進行如下說明。防護等級:I P65;信號輸出:DC 4~20 mA,
RS485通訊,Modbus協議3,采用計算機軟件補償技術,精度高達 0.2% Fs
隔離防爆,溫度漂移小,抗干擾能力強
1、IP代碼的組成及含義
1.1 組成
國家標準《外殼防護等級(IP代碼)》(GB4208-93)規定,IP代碼由代碼字母IP(International Protection)、第一位特征數字、第二位特征數字、附加字母、補充字母組成,附加字母和補充字母可省略。
1.2 含義
行業標準《熱量表》第5.5.3條指出:“按照GB4208的規定,環境A類的熱量表應具有IP52防護等級,環境B類的熱量表應具有IP54的防護等級。”具體解釋如下。
IP 5 2
| | |______第二位特征數字
| |_________第一位特征數字
|____________代碼字母
其中:5—防塵(含義:不能完全防止塵埃進入,但進入的灰塵量不得影響設備的正常運行,不得影響安全)。
2—防止當外殼在15°范圍內傾斜時垂直方向滴水(含義:當外殼的各垂直面在15°范圍內傾斜時,垂直滴水應無有害影響)。
IP 5 4
| | |______第二位特征數字
| |_________第一位特征數字
|____________代碼字母
其中:5—防塵(含義:不能完全防止塵埃進入,但進入的灰塵量不得影響設備的正常運行,不得影響安全)。
4—防濺水(含義:向外殼各方向濺水無有害影響)。
1.3 其它防護等級說明
IP65:6—塵密(無灰塵進入);
5—防噴水(向外殼各方向噴水應無有害影響)。試驗條件為:水流量為12.5±0.625L/min,時間為至少3分鐘。
IP66:6—塵密(無灰塵進入);
6—防強烈噴水(向外殼各方向強烈噴水應無有害影響)。試驗條件為:水流量為100±5L/min,時間3分鐘。
IP67:6—塵密(無灰塵進入);
7—防短時間(30分鐘)浸水影響(浸入規定壓力的水中經規定時間后外殼進水量不致達有害影響)。
IP68:6—塵密(無灰塵進入);
8—防持續潛水影響(按生產廠家和用戶雙方同意的條件持續潛水后外殼進水量不致達有害影響),IP68為最高防護等級。
D:就是直徑1MM,長100MM的試具與危險部件必須保持足夠的間隙
防止人身以為觸電
