松野壓力傳感器接線方式說明
壓力變送器按其應用不同分為電纜陰險輸出、赫斯曼接頭、航空插頭或汽車專用插頭、以及工業型和毫伏信號輸出。

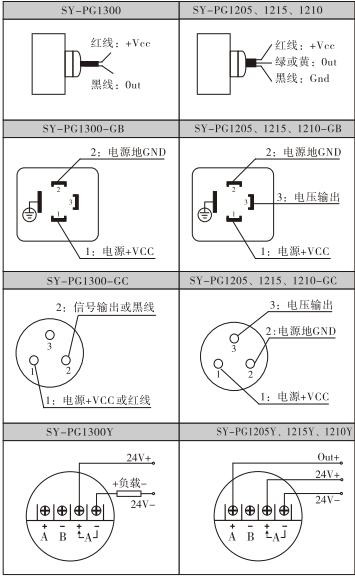

1、電纜引線輸出
兩線制電流輸出型1300
三線制電壓輸出型1205、1215、1210、1245如下圖
2、赫斯曼接頭
兩線制電流輸出型1300
三線制電壓輸出型1205、1215、1210、1245如下圖
3、航空插頭或汽車專用插頭
兩線制電流輸出型1300
三線制電壓輸出型1205、1215、1210、1245如下圖
4、PG1300Y和PG1100毫伏信號輸出
工業型電流輸出型PG1300Y
四線制電壓輸出型PG1100
產品接線如有改動、不另行通知、請以產品事物標簽上的接線圖為準
5、PG1200K壓力開關的特點及接線
①全不銹鋼結構、安裝方便、繼電器觸點輸出、容量250V3A
②壓力開關控制點在量程范圍20％-80％內任意調整、具有施密特觸發特性、開關回差≤1.0％FS。
③繼電器觸點輸出的同時、還可以選擇電壓輸出0—5V/0—10V等。
