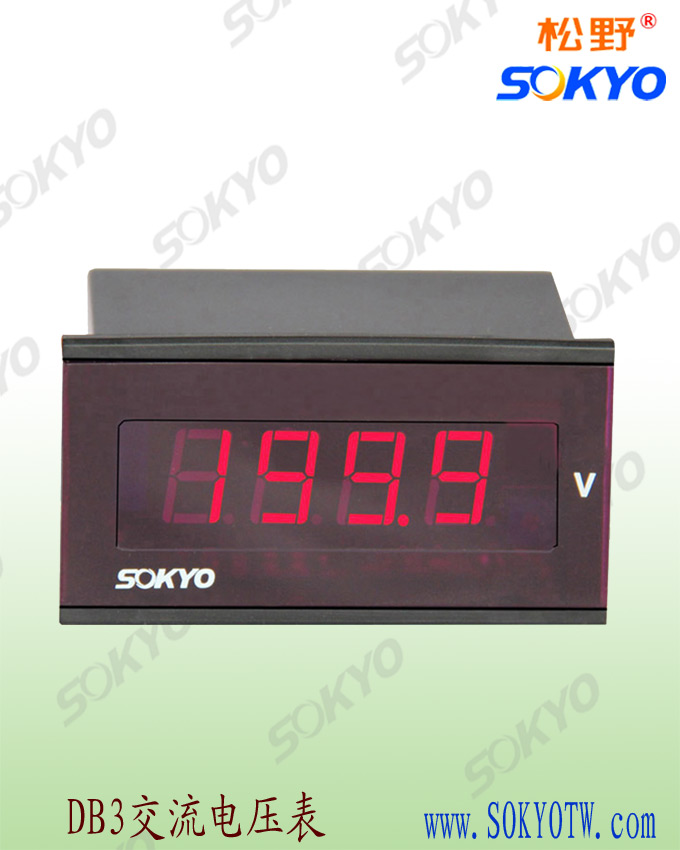

數字電壓表表面從指針改為數字的電壓表,即采用數碼管顯示或者液晶面板顯示。
(1)逐次逼近比較型 逐次逼近比較型電壓表是利用被測電壓與不斷遞減的基準電壓進行比較,通過比較最終獲得被測電壓值,然后送顯示器顯示的。雖然逐次比較需要一定時間,要經過若干個節拍才能完成,但只要加快節拍的速度,還是能在瞬間完成一次測量的。
(2)電壓-時間變換型 所謂電壓-時間變換型是指測量時將被測電壓值轉換為時間間隔△t,電壓越大,△t越大,然后按△t大小控制定時脈沖進行計數,其計數值即為電壓值。電壓-時間變換型又稱為V-T型或斜坡電壓式。
(3)電壓-頻率變換型 所謂電壓-頻率變換型是指測量時將被測電壓值轉換為頻率值,然后用頻率表顯示出頻率值,即能反映電壓值的大小,這種表又稱為V-f型。
數字電壓表的使用注意事項有以下幾點:
(1)使用前進行外觀檢查,看是否有損壞或缺少零件。如有上述情況,應先排除。
(2)交流輸入電壓分220伏和110伏兩種,千萬41可插錯。
(3)數字電壓表的使用環境,特別是溫度和濕度兩項條件要嚴格遵守,不然誤差將很大。
(4)對有內附標準電他的電壓表,嚴禁大角度傾斜.倒置,必要時可拆下標準電池,以防損壞。
(5)數字電壓表輸入信號的種類(直流電壓、交流電壓等)一定要和表的測量量綱相對應,使用時最好不要超量程輸入,嚴禁超過儀表所規定的最大輸入電壓。
(6)使用時要注意被泅0信號源及輸入引線的屏蔽及接地,以減少串、共模干擾的影響。
(7)注意儀表在實際使用狀態下的誤差,即在一個量程內,被測電壓值不同,誤差也不同,可根據誤差公式進行計算。
(8)由于儀表存在零電流以及輸入阻抗有限,使用時要注意被測信號源的內阻引起的誤差。
