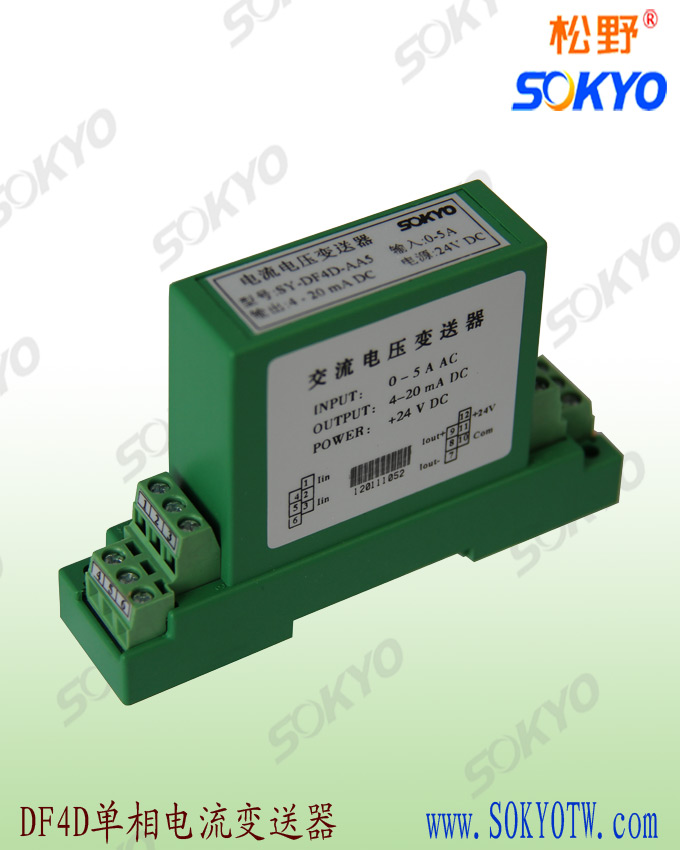

電流變送器的工作原理
在工業現場,用一個儀表放大器來完成信號的調理并進行長線傳輸,會產生以下問題:第一,由于傳輸?shù)男盘柺请妷盒盘枺瑐鬏斝盘柧蜁艿皆肼暤母蓴_而不純潔;第二,傳輸線的電阻會產生電壓降,那么接收端的信號就會產生誤差;第三,在現場如何提供儀表放大器的不同的工作電壓也是個問題。
為了解決上述問題和避開相關噪聲的影響,我們用電流來傳輸信號,因為電流對噪聲并不敏感。4~20mA的電流環便是用4mA表示零信號,用20mA表示信號的滿刻度,而低于4mA高于20mA的信號用于各種故障的報警。
4~20mA電流變送器有兩種類型
二線制和三線制。當監控系統需要通過長線驅動現場的驅動器件如閥門等時,一般采用三線制變送器,這里XTR位于監控的系統端,由系統直接向XTR供電,供電電源是二根電流傳輸線以外的第三根線。二線系統是XTR和傳感器位于現場端,由于現場供電問題的存在,一般是接收端利用4~20mA的電流環向遠端的XTR供電,通過4~20mA來反映信號的大小。
4~20mA產品的典型應用是傳感和測量應用,在工業現場有許多種類的傳感器可以被轉換成4~20mA的電流信號,TI擁有一些很方便的用于RTD和電橋的變送器芯片。由于TI的變送器芯片含有通用的功能電路比如電壓激勵源、電流激勵流、穩壓電路、儀表放大器等,所以可以很方便地把許多傳感器的信號轉化為4~20mA的信號。
4~20mA電流變送器的校正
傳統的4~20mA校正,要求特殊的夾具固定,需要特別的激光或手動電阻器調整,而調整是相互影響的,需要一個測試、調整,再測試、再調整的過程,調整次數和范圍有限。電子器件和傳感器調整起來不夠方便。
現代的數字化4~20mA校正,它允許電子器件和傳感器在封裝之后進行調整;可通過計算機計算出校正系數來簡化數值調整;可以有無限的調整次數,并且有很好的分辨率和較寬的調整范圍;調整過程中不存在相互影響;電子器件和傳感器可以很方便地調整。
4~20 mA電流變送器的負載估算
雙絞線特性阻抗是50歐姆左右,相隔10mm寬的0.2的導線特性阻抗300Ω左右,所以負載電阻選擇50-300歐姆比較理想,為了AD轉換方便,負載電阻上的信號最大量程值一般5-10V比較合適,那么權衡所有,負載電阻250歐姆,電流20mA,負載壓降5V比較滿意。
