松野孔板流量計按其類型可分為分體式孔板流量計、一體化孔板流量計。
分體式孔板流量計:
1,標準孔板,節流裝置,經典的差壓式流量計
2,高溫介質用分體式結構,節流裝置和差壓分離
3,可選法蘭取壓,環室取壓,或角接鉆孔取壓等
4,標準的電容式差壓變送器,精度 ± 0.1%FS
一體化孔板流量計:
1,標準孔板,節流裝置,經典的差壓式流量計
2,一體化結構,節流裝置,差壓,三閥做成一體
3,可選法蘭取壓,環室取壓,或角接鉆孔取壓等
4,標準的電容式差壓變送器,精度 ± 0.1%FS

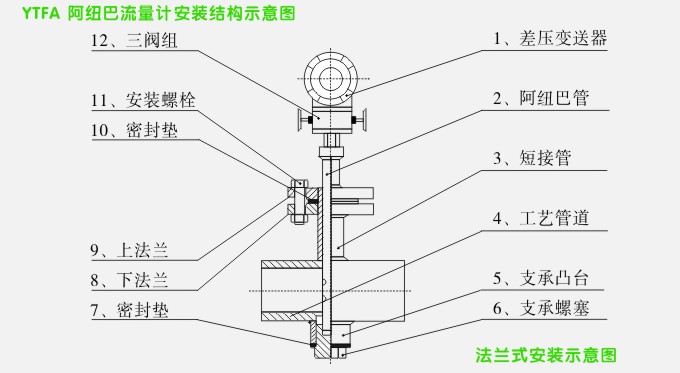

下面就跟著小編來了解一下松野孔板流量計安裝圖示說明:
①、對于新設管路系統,必須先經掃線后再安裝節流裝置、以防管內雜物堵塞或損傷節流裝置。
②、安裝前應仔細核對節流裝置的編號、位號、規格是否與管道情況、流量范圍等參數相符。在取壓口附近標有“+”的一端應與流體上游管段聯接,標有“-”的一端應與流體下游管段聯接。
③、節流裝置的中心線應當與管道中心線同軸。
2:對管道的要求
①、節流裝置前后應配有一段測量管,至少保持前10D、后5D的等徑直管段,以保證測量精度、(經典文丘里管前2D、后1D)。
②、在節流件前后若需安裝閥門,最好選閘閥且在運行中全開;調節閥則應在下游 5D之后的管路中。
3:對差壓引出管路的要求
①、引壓管路的內徑與管路長度和介質臟污程度有關,通常在25米以內用內徑為 8~12mm的管子。測量煤氣可適當加粗到DN15。
②、測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件,引壓短管之間相距一定的距離(垂線方向)、這對差壓變送器的零點有影響、應通過“零點遷移”來校正。
③、引壓管路應有牢固的支架托承,兩根取壓管路應盡可能互相靠近并遠離熱源或震源,測量水蒸汽流量時,應用保溫材料一同包扎,必須時(如氣溫0℃以下)加伴熱管防止結冰。在測量臟污流量時,應附設隔離器或沉降器。
④、引壓管路內必須始終保持單相流體狀態。被測流體是氣體時,引壓管路(包括差壓計的壓力腔)內全部是氣相;被測流體是液體時,引壓管路內全部是液相,絕對不能有氣泡。為此應在引壓管路的最低點裝排水閥或在最高點裝排氣閥,在新裝或檢修差壓儀表時應特別注意。
