1、安裝位置的要求
①安裝位置盡量選擇在無管道振動或振動小的位置、振動加速度不能大于2g、如振動大則需要采取減振措施。
②傳感器上游和下游有足夠的直管段（見下表格）
③檢修閥安裝在傳感器上游、流量調節閥安裝在傳感器下游。
④盡量選擇便于安裝和檢修的位置。
⑤應選擇環境干燥的位置。
⑥傳感器可以安裝在水平管道上，也可安裝在垂直管道上。
但是垂直安裝時，介質流體必須自下而上流動。
⑦傳感器盡量安裝在室內，必須安裝室外時應注意防水、出現電纜彎成U型。
⑧傳感器應遠離大功率變頻器、大功率變壓器、電動機和大功率無線收發設備。
|
管道情況 |
上游 |
下游 |
|
同心收縮管，全開閘閥 |
15D |
5D |
|
90度直角彎頭 |
20D |
5D |
|
同平面兩個90度彎頭 |
25D |
5D |
|
半開閘閥 |
50D |
5D |
|
不同平面兩個90度彎頭 |
40D |
5D |
|
帶整流管束 |
12D |
5D |
2、

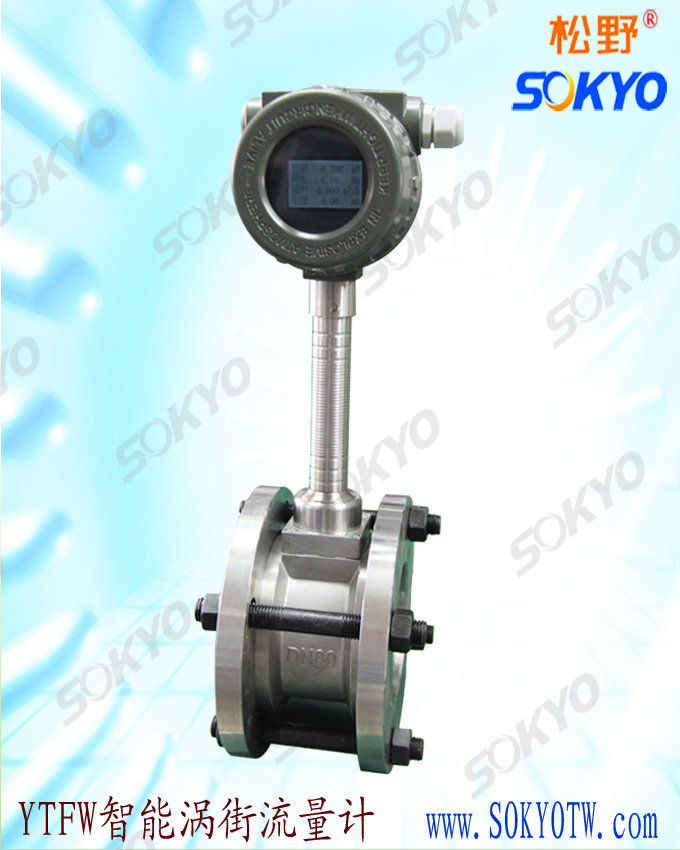

智能渦街流量計流量范圍選擇
|
測液體型號 |
通徑mm |
液體流量m³/h |
氣體流量m³/h |
測氣體型號 |
|
SY-YTFW-D2A15 |
15 |
0.25-5.00 |
4.0-50.0 |
SY-YTFW-D2B15 |
|
SY-YTFW-D2A20 |
20 |
0.33-10.0 |
5.0-60.0 |
SY-YTFW-D2B20 |
|
SY-YTFW-D2A25 |
25 |
0.40-16.0 |
6.0-160 |
SY-YTFW-D2B25 |
|
SY-YTFW-D2A32 |
32 |
0.63-25.0 |
10.0-250 |
SY-YTFW-D2B32 |
|
SY-YTFW-D2A40 |
40 |
1.0-40.0 |
16.0-400 |
SY-YTFW-D2B40 |
|
SY-YTFW-D2A50 |
50 |
1.5-60.0 |
25.0-600 |
SY-YTFW-D2B50 |
|
SY-YTFW-D2A65 |
65 |
2.5-100 |
40.0-1000 |
SY-YTFW-D2B65 |
|
SY-YTFW-D2A80 |
80 |
4.0-160 |
60.0-1600 |
SY-YTFW-D2B80 |
|
SY-YTFW-D2A100 |
100 |
6.0-250 |
80.0-2500 |
SY-YTFW-D2B100 |
|
SY-YTFW-D2A125 |
125 |
10-400 |
133-4000 |
SY-YTFW-D2B125 |
|
SY-YTFW-D2A150 |
150 |
15-600 |
200-6000 |
SY-YTFW-D2B150 |
|
SY-YTFW-D2A200 |
200 |
25-1000 |
333-10000 |
SY-YTFW-D2B200 |
|
SY-YTFW-D2A250 |
250 |
40-1600 |
533-16000 |
SY-YTFW-D2B250 |
|
SY-YTFW-D2A300 |
300 |
50-2000 |
666-20000 |
SY-YTFW-D2B300 |
|
SY-YTFW-D2A350 |
350 |
75-3000 |
1000-30000 |
SY-YTFW-D2B350 |
|
SY-YTFW-D2A400 |
400 |
100-4000 |
1330-40000 |
SY-YTFW-D2B400 |
|
SY-YTFW-D2A450 |
450 |
125-5000 |
1660-50000 |
SY-YTFW-D2B450 |
|
SY-YTFW-D2A500 |
500 |
150-6000 |
2000-60000 |
SY-YTFW-D2B500 |
3、智能渦街流量計安裝注意事項
① 法蘭與直管段焊接時、應卸下傳感器、不能帶著傳感器焊接
② 傳感器安裝時、應使殼體上的流向標志與管道內流體方向一致
③ 法蘭焊接完畢、管道內要清理干凈不得存有焊渣等雜物
④ 安裝前法蘭凹槽內必須放好密封墊圈。
