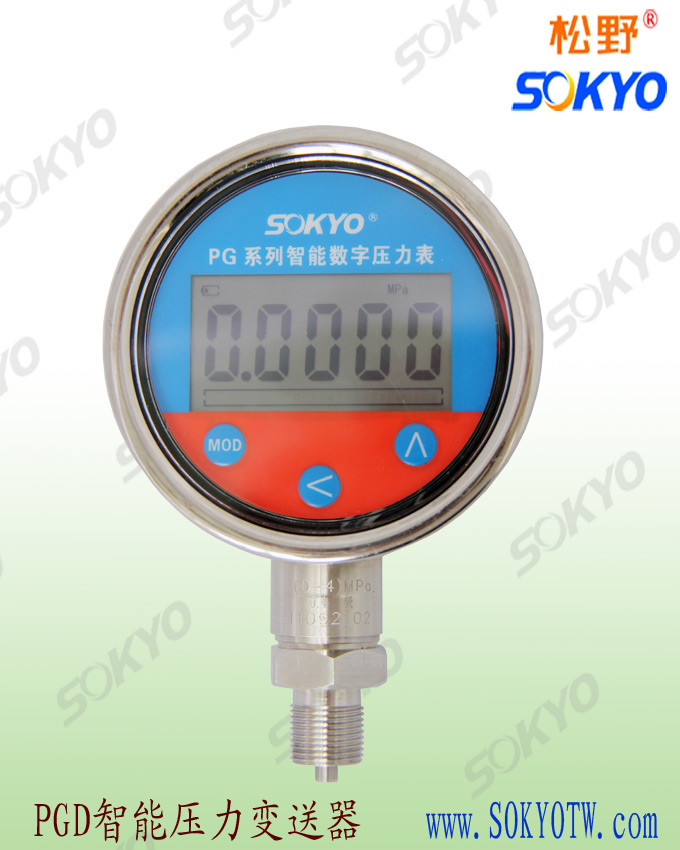

壓力變送器儀表上有設置鍵、校零、調整三個按鍵
1、設置鍵:功能選擇
2、校零鍵:也要左移鍵、數據左移功能
3、調整鍵:也叫增加鍵、數據調整增加
通訊參數設置(密碼485)
帶通訊壓力變送器
1、輸出密碼
在測量狀態下、按設置鍵、屏幕顯示“-CD-”
在設置鍵確認后、屏顯示、“0000”、最右邊個位數字閃爍
按調整鍵5次、屏顯“0005”
再按校零鍵(數據左移)、屏顯0005、十位數字閃爍
按調整鍵8次、屏顯“0085”
再按校零鍵(數據左移)、屏顯0085、百位數字閃爍
按調整鍵4次、屏顯“0485”
選擇密碼485、按設置鍵后進入通訊參數設置
2、通訊地址選擇
屏顯示“addr”、這是通訊地址的設置參數
按鍵顯示“001”(上次設置值、這里是001、也可能是1-255之間的任意值)通過校零和調整鍵來設置通訊地址數據(范圍是1-255)設置好后按設置鍵顯示下一個擦?xí)?ldquo;bps”。
3、通訊波特率選擇
屏顯示“bps”、這是通訊波特率的設置參數、按設置鍵顯示“1200”(上次設置值、這里是9600、也可能是1200、2400、4800)通過校零鍵和調整鍵來設置通訊波特率,調整好后按設置鍵設置好的參數寫入EEPROM、系統回到測量模式
4、奇偶校驗選擇
按設置鍵顯示“bi-x”
按調整鍵選擇:N無效驗 E偶校驗 O奇校驗
