液位變送器是一種工業領域常用的液體監測、輸送、控制系統,它被廣泛采用于城市下水管道中的污水處理、自來水位處理、油、化學溶劑等的水深、水壓、重量等的相應控制,總的來說,它的原理就是采用對于不同要求下的水溫掌控進行壓力輸送與平衡,因此在不同的使用場合,磁翻板液位計也有著許多不同的結構類型。全世界共有六十余億人,每人每天都需要使用水,都在生產著大量的廢棄污水臟水,在整潔的城市地面下,是數以萬噸計的廢水在等著進行處理。

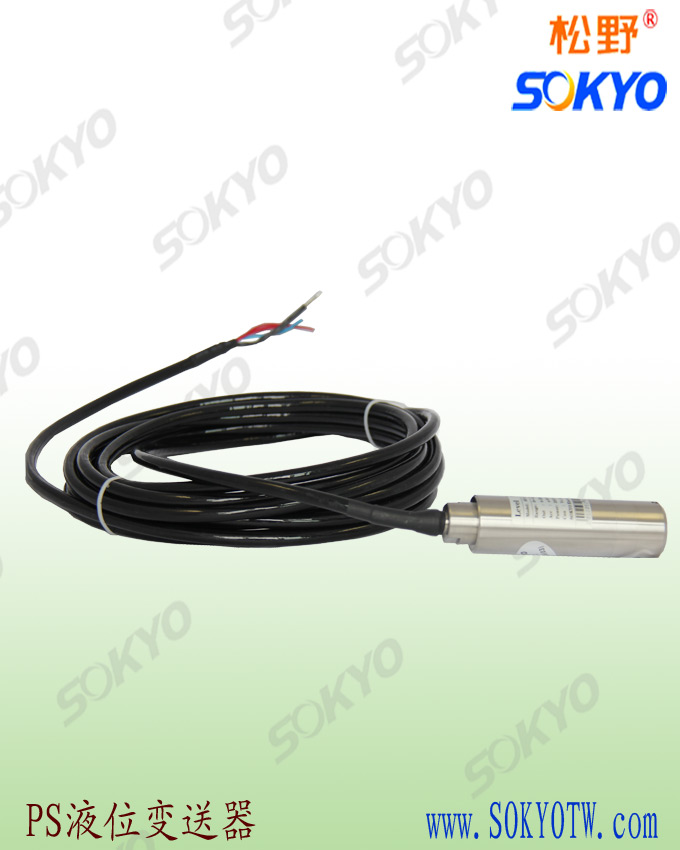

松野電氣PS1300
液位變送器符合要求,用于工業用水。
產品技術參數:
1、標準潛水型、金屬長桿型、金屬軟管型 壓力類技術參數
測量范圍 :0 ~ 200 m H2O、常用 : 2m、3m、4m、5m、10m
金屬長桿型 0 ~ 3 m H2O、具體液位自己確定
信號輸出:DC 4~20 m A、0~5 V、1~5 V、0~10 V
傳輸形式:電流輸出為 二線制、電壓輸出為三線制
準 確 度:±0.5% F S、高精度可達 ±0.25% F S
溫度漂移:零點溫漂 :±0.01 %FS / ℃
滿量程溫漂 :±0.02 %FS/℃
重 復 性:±0.15% FS
回 差:±0.15% FS
電源電壓:DC 24V、 電源電壓范圍:DC 12V~36V
本質安全型防爆產品必須 由安全柵供電
過載能力:產品量程的 150%、即額定壓力量程 的 1.5 倍
負載能力:電流型 ≤ 600Ω、 電壓型 ≥ 100kΩ
環境溫度:非防爆型 -10℃ ~70 ℃、防爆型 -20℃ ~ 40 ℃
相對濕度:5 % ~ 95% RH (25℃時)
大氣壓力:86 kPa ~ 106 kPa
絕緣電阻: ≥ 50 MΩ
絕緣強度:信號端子對外殼 AC / DC 500V
防護等級: I P 6 5
產品接線:電流、紅 1 :電源正Vcc、黑 2 :信號輸出
電壓、紅 1:Vcc 、黃或綠、輸出、黑:Gnd
防爆標志:本質安全型的防爆標志 : Ex ia ⅡC T6 Ga
隔離防爆型的防爆標志 : Ex d ⅡB T4 Gb
本安參數: Ui = 28V DC 、 Ii = 93 mA
Ci = 44 nF、Li = 0 mH 、Pi = 0.65W
