防爆電動頭的維護和保養
防爆電動頭使用前的檢查。
(1)新安裝和長期擱置未使用的電動頭,在使用前必須測量繞組對機殼的絕緣電阻不低于標準規定,否則電動機必須進行干燥處理,直到絕緣電阻達到要求后才能使用。
(2)仔細檢查所有緊固螺栓是否擰緊,彈簧墊圈是否丟失,防爆外殼各零部件連接是否妥當,接地是否可靠,電機接線端子與電纜的連接是否可靠,如發現不妥之處應及時處理。 (3)檢查電動機所配用的防爆起動設備規格、容量是否符合要求,接線是否正確,起動裝置操作是否靈活,觸頭接觸是否良好,起動設備的金屬外殼是否可靠接地。
(4)檢查三相電源電壓是否正常,電壓是否過高、過低或三相電壓不對稱等。
(5)根據電動機電流的大小、使用條件,正確選擇礦用橡套電纜。依據電纜外徑,將引入裝置中的橡膠密封圈剝出大小接近的孔徑,再將電纜依次穿入壓盤——金屬墊圈——密封圈——金屬墊圈內。將電纜芯線接在接線柱上,接線時,電纜芯線應置于兩個弓形墊圈或壓線板之間,接地芯線應置于接地螺釘?shù)墓螇|圈之間,并應可靠連接,以保證接觸完好和電氣間隙的需要。接好線后,應檢查接線盒內有無雜物、灰塵、接法是否符合電源電壓及電動機銘牌上的規定,確定無誤方可緊固接線盒蓋。引入接線盒的電纜用卡板將其固定在接線盒斗上,以防電纜拔脫。

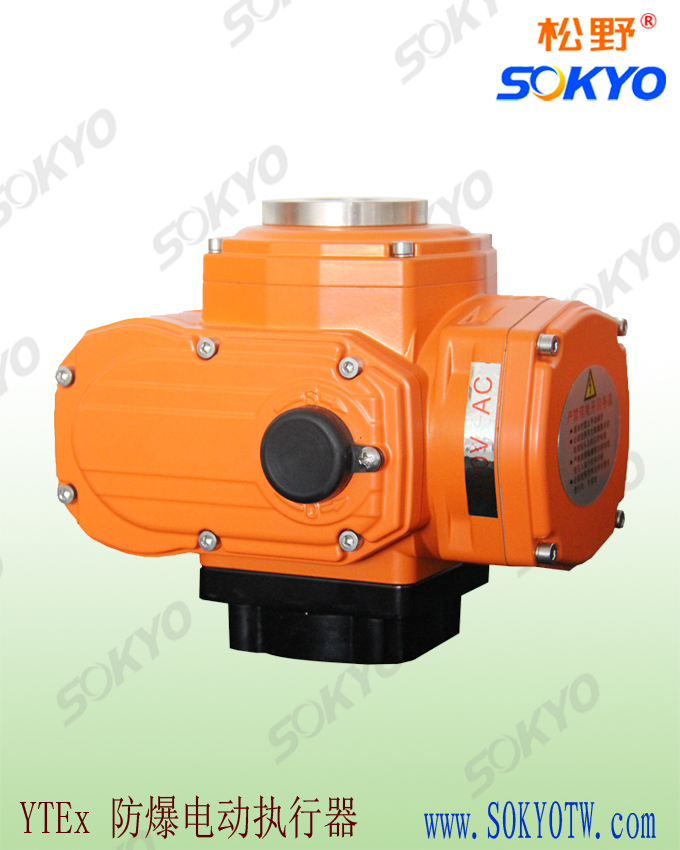

防爆電動執行器,YTEx-RKB100防爆電動頭技術參數
產品型號:SY-YTEx-RKB100
外形結構:標準型、直裝型
防爆標志:隔離防爆標志、ExdsiⅡBT 4 b
電 源: AC 220 V
電機功率: 25 W
額定電流: 0.30 A
標準時間/力矩:30 s / 100 Nm
可選時間/力矩:15 s / 50 Nm 60s / 100 Nm
回轉角度范圍:0 — 90 ° 可調
可選控制電路:開關控制:A型、 B型、C型、D型、E型
整機重量:5.0 kg
絕緣阻抗: 100MΩ/500V
絕緣強度:1分鐘 1500V
防護等級:I P 67 或 I P 68
安裝方法:360 °任意角度安裝
電氣接口:G 1/2防爆堵頭、電源線、信號線
環境溫度: -30 ℃ — + 60 ℃
建議配套閥門通徑:軟密封球閥 ≤1.6 MPa DN50、65
軟密封蝶閥≤1.0MPa DN80、100
通風蝶閥 ≤ 0.3 MPa DN 100、125、150、200
