壓力傳感器的螺紋類型有哪些
發布時間:2013-05-07 07:41:59 文章來源:未知 作者:test 人氣:

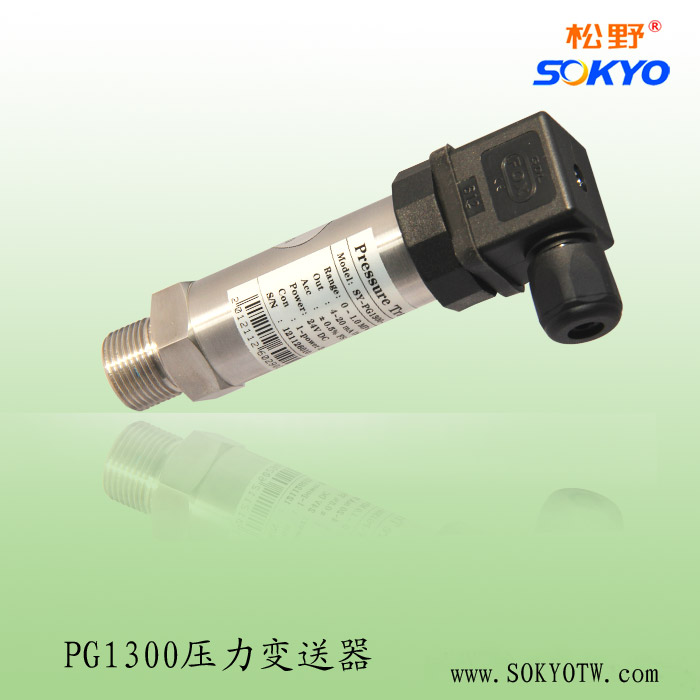

武漢松野智能儀表有限公司生產的壓力傳感器一般為M20*1.5螺紋。
壓力傳感器的螺紋有很多種,常見的有NPT、PT、G、M,都是管螺紋。
NPT是National(American)PipeThread的縮寫,屬於美國壓力傳感器標準的60度錐管螺紋,用于北美地區.國家標準可查閱GB/T12716-1991
PT是PipeThread的縮寫,是55度密封圓錐管螺紋,屬惠氏壓力傳感器螺紋家族,多用於歐洲及英聯邦國家.常用於水及煤氣管行業,錐度規定為1:16。國家標準可查閱GB/T7306-2000
G是55度非螺紋密封管螺紋,屬惠氏壓力傳感器螺紋家族.標記為G代表圓柱螺紋。國家標準可查閱GB/T7307-2001
M是公制普通螺紋,如M20*表示直徑為20mm,螺距一般為1.5,
另外螺紋中的1/4、1/2、1/8標記是指螺紋尺寸的直徑,單位是英寸。行內人通常用分來稱呼螺紋尺寸,一寸等于8分,1/4寸就是2分,如此類推。G好像就是管螺紋的統稱(Guan),55、60度的劃分屬于功能性的,俗稱管圓。螺紋由一圓柱面加工而成。
ZG俗稱管錐,即螺紋由一圓錐面加工而成,一般的水管壓力接頭都是這樣的,老國標標注為Rc
公制螺紋用螺距來表示,美英制螺紋用每英寸內的螺紋牙數來表示,這是壓力傳感器螺紋最大的區別,公制螺紋是60度等邊牙型,英制螺紋是等腰55度牙型,美制螺紋60度。公制螺紋用公制單位,美英制螺紋用英制單位。
管螺紋主要用來進行壓力管道的連接,其內外螺紋的配合緊密,壓力傳感器管螺紋有直管與錐管兩種。公稱直徑是指所連接的壓力管道直徑,顯然螺紋大徑比公稱直徑大。1/4,1/2,1/8是英制螺紋的公稱直徑,單位是英寸。
