教你如何選擇工業中常用流量計
發布時間：2015-03-30 16:57:38 文章來源：未知 作者：test 人氣：
1.按測量方式分類
速度式(如渦街流量計、旋進旋渦流量計、渦輪流量計、超聲波流量計等);
壓差式流量計(孔板流量計、V錐流量計等);
容積式流量計(橢圓齒輪流量計、羅茨流量計、膜式煤氣表等);
質量流量計(科氏力質量流量計、量熱式質量流量計等);
明渠流量計(巴歇爾槽、三角堰等)
2.差壓式流量計是通過安裝于是工業管道中流量檢測元件產生的差壓將已知流體條件和檢測件與管道的幾何尺寸來計差壓式流量計算流量計。 差壓式流量計由一次檢測件及二次儀表(差壓轉換器或變送器和流量顯示儀表)組成。以檢測件形式劃分差壓式流量計分類有孔板流量計、文丘里流量計、均速管流量計等。二次儀表為各種機械、電子、機電一體式差壓式流量計、差壓變送器及流量顯示儀表。
差壓式流量儀表是流量儀表大家族中應用最廣泛的一中流量儀表。目前國內外已系列化、通用化、標準化差壓式流量計既可單獨測量流量參數，也可測量其它參數(壓力、物位、密度)等。差壓式流量計的檢測件按其作用原理可分為：節流裝置、水利阻力、動壓頭式、動壓頭增益及射流式、以及離心式等幾大類。 檢測件有標準化型式或非標準兩大類。標準型檢測元件是以標準文件設計、制造、安裝和使用無需經實流標定即可確定其流量值和估算測量誤差。而非標型檢測元件一般尚未列入國際標準中檢測元件。差壓式流量計也是應用最廣泛的一種流量儀表在各種流量計使用量中占據首位。
主要優點： (1)應用最多的孔板式流量計結構牢固、性能穩定可靠、使用壽命長;
(2)應用范圍廣泛至今尚無任何一流量計可與之比擬;
(3)檢測件與變送器、顯示儀表分別由不同廠家生產，便于規模經濟生產。
主要缺點：(1)測量精度普遍偏低
(2)現場安裝條件要求高;
(3)壓損大(指孔板、噴嘴等)。
3.容積式流量計容積式流量計又稱定排量流量計簡稱PD流量計在流量儀表中是精度最高的一類。它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據測量室逐次重復地充滿和排放該體積部分流體的次數來測量流體體積總量。 容積式流量計按其測量元件分類有橢圓齒輪流量計、旋轉活塞流量計、往復活塞流量計、圓盤流量計、濕式氣體計及膜盒式氣體計、液封轉筒式流量計等。
主要優點(1)計量精度高;
(2)安裝管道條件對計量精度沒有影響;
(3)可用于高粘度液體的測量;
(4)范圍度寬;
(5)直讀式儀表無需外部能源可直接獲得累計，總量清晰明了，操作簡便。
主要缺點(1)結果復雜體積龐大;
(2)被測介質種類、口徑、介質工作狀態局限性較大;
(3)不適用于高、低溫場合;
(4)大部分儀表只適用于潔凈單相流體;
(5)產生噪聲及振動。
浮子流量計
4.浮子流量計又稱轉子流量計是變面積式流量計的一種在一根由下向上擴大的垂直錐管中圓形橫截面的浮子的重力是由液體動力承受的從而使浮子可以在錐管內自由地上升和下降。浮子流量計是繼差壓式流量計之后應用較廣泛的一類流量計適用于微小流量監測。
主要優點(1)結構簡單使用方便;
(2)適用于小管徑和低流速;
(3)壓力損失較低。
缺點耐壓力低有玻璃管易碎。
渦輪流量計
5.渦輪流量計是屬于速度式流量計中主要品種它的結構由多葉片的轉子(渦輪)感應流體平均流速從而計量出流量或總流量的儀表。其結構由傳感器和顯示儀兩部分組成有分體式和一體式兩種。 渦輪流量計和容積式流量計、科奧利質量流量計統稱為流量計中三類重復性、精度最佳的品種。目前已朝多品種多系列化發展。
主要優點(1)精度高，在所有流量計儀表中屬于最精確的流量儀表;
(2)重復性好;
(3)無零點漂移，抗干擾性好;
(4)測量范圍度寬;
(5)結構緊湊。
主要缺點(1)不能長期保持校準特性;
(2)流體物性對流量特性影響較大。
6.渦銜流量計 渦銜流量計的結構是在流體中安放一根非流線型游渦發生體，當流體在游渦發生體兩側交替分離釋放出兩串規則交錯排列的游渦的儀表。渦銜流量計一般按頻率檢出方式：劃分有、應力式、應變式、電容式、熱敏式、光電式及超聲波式、振動式等。)渦銜流量計屬于國內外新型流量儀表。
主要優點(1)結構簡單牢固;
(2)適用于多流體種類的場合流量;
(3)有較高測量精度;
(4)測量范圍度寬且壓損小。
主要缺點(1)不適應于低雷諾數流體測量;
(2)需較長直管段;
(3)與渦輪流量計相比儀表系數較低。

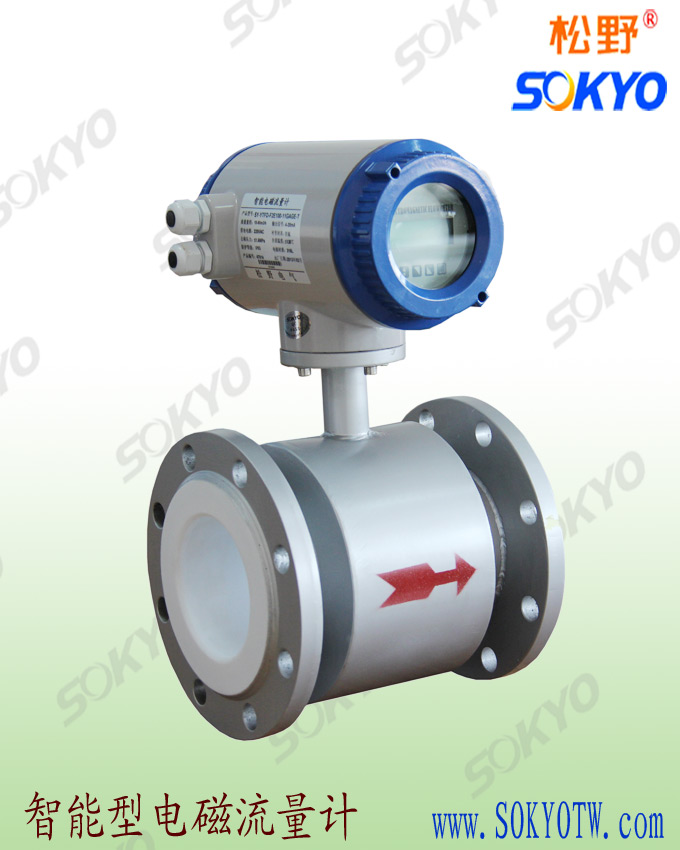

7.電磁流量計 電磁流量計由傳感器及轉換器及顯示器等部分組成電磁流量計根據法拉第電磁感應定律制成的一般測量導電流體的流量儀表。電磁流量計具有其它流量計不能比擬獨特優勢特別適用如臟污流體及腐蝕流體的測量。電磁流量計在70-80年代由于電磁流量在技術上有重大突破，使它成為現代工業領域廣泛應用的流量監測儀表。
主要優點(1)由于測量通道是段光滑直管，不會阻塞，特別適用于固體顆粒的液固二相流體：如紙漿、污水、泥漿等;
(2)無壓損，節能效果好;
(3)不受流體的濕度、密度、粘度、壓力和電導率變化影響;
(4)流量范圍大?？趶椒秶鷮?
(5)適用于腐蝕性流體的測量。
主要缺點(1)不適用測量由釋放的石油制品流體;
(2)不適用氣體、蒸汽及含有較大氣泡的液體;
(3)不適用高溫場合。
8.超聲波流量計 超聲波流量計是基于超聲波在流動介質中傳播的速度等于被測介質的平均流速和聲波本身速度的幾何和的原理而設計的。它也是由測流速來反映流量大小的。超聲波流量計雖然在70年代才出現，但由于它可以制成非接觸型式并可與超聲波水位計聯動進行開口流量測量，對流體又不產生擾動和阻力所以很受歡迎是一種很有發展前途的流量計。
超聲波流量計的分類1多譜勒式超聲波流量計換能器1發射頻率為f1的超聲波信號經過管道內液體中的懸浮顆?；驓馀莺螵ｎl率發生偏移以f2的頻率反射到換能器2這就是多譜勒將就f2與f1之差即為多譜勒頻差fd。設流體流速為v超聲波聲速為c多譜勒頻移fd正比于流體流速v。當管道條件、換能器安裝位置、發射頻率、聲速確定以后c、f1、θ即為常數流體流速和多譜勒頻移成正比通過測量頻移就可得到流體流速進而求得流體流量。2時差式超聲波流量計時差式超聲波流量計是利用聲波在流體中順流傳播和逆流傳播的時間差與流體流速成正比這一原理來測量流體流量的。
可以參考松野電氣的流量計
