在自動調節系統中,電動執行單元的工作質量至關重要。每套自調系統的對象特性時間常數,滯后時間、放大倍數都不同。因此,作為執行單元的電動執行器也應有各種工作速度與之對應才是。系統要求在偏差大時,閥動作快(伺服電機高速運轉),動態響應好、調節作用強。在給定值附近小偏差時,要求執行器變化一定要緩慢(伺服電機低速運轉),避免超調。目前的氣動調節閥通過微分作用或閥門定位器作用很容易實現,但電動調節閥一旦選型確定,其工作速度、行程時間就相對固定,無法滿足系統要求。結果只有通過頻繁的啟動、停止來滿足給定值附近的微調作用,其結果是造成了系統的振蕩和電機燒毀事故。采用了變頻式電動調節閥就會很方便的解決這個問題
。偏差大時可通過微分作用使變頻器輸出頻率高,閥電機運轉速度快,(可以是目前閥電機工作速度1.5~2倍)動態響應極好。隨著偏差減少變頻器輸出頻率會明顯下降,閥電機工作速度降低(可以是目前閥電機工作速度0.2~0.5倍),提高調節系統質量。變速運行方案是利用標準信號去控制變頻器的輸出,達到變頻電動調節閥變速運行的目的。變頻器都有電流輸入(4~20mA)頻率設定接口。只要把4~20mA信號送入頻率設定接口,改變輸入信號值,就可達到變頻無級調速運行的目的。
電動執行器要實現高質量和高精度的控制,首先對控制信號微小變化反應靈敏;實現動態響應好,執行機構運行速度必須和控制信號幅度成比例;要克服系統靜差,執行機構只有以低速運行通過極強的微調作用才能修正給定值微小偏差。 顯然,不具有變速功能的電動執行器是難以滿足上述要求的。
一、

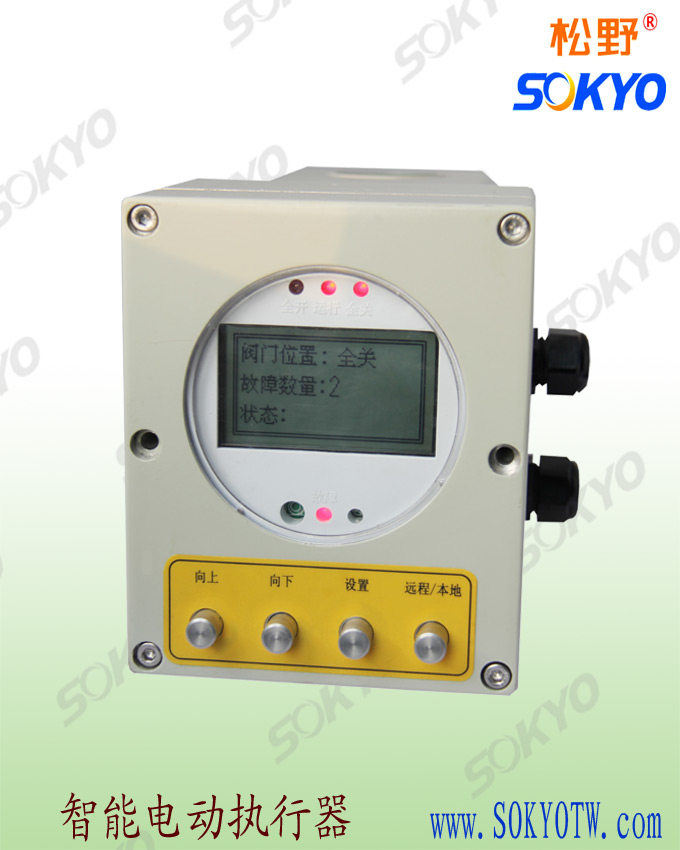

智能電動執行器
智能型電動執行器與各種閥體配合,可以構成各類智能型變頻電動調節閥。這類 電動調節閥在調節過程中,閥芯其運行速度是變化的,在輸入信號和閥位反饋信號偏差較大時,比普通電動調節閥快,加速調節作用。但隨著輸入信號和閥位反饋信號偏差減小,閥電機速度會變慢,閥芯的運動速度也會隨之下降。越接近平衡點閥電機速度會越慢。在平衡點附近閥門會一點點打開或關閉,具有極強的微調作用,其結果是大大提高了閥門的控制精度。
主要特點:
1 .采用外接模擬信號來控制速度可以獲得理想調節效果
2 .采用智能控制器來進行控制實現控制過程最優化減少電機起停次數,減少閥門磨損
3 .“柔性軟啟動” 和“電制動”在確保最大力矩的同時可避免對閥門的沖撞 以最大力矩的低速度漸進調整閥門開度,并柔性軟起動使起動電流大大減少。
4 .執行機構可改善閥門的線性特性,使用較為簡單的閥門,完成復雜的控制
對于復雜的控制過程,總是希望閥門的開度與介質的流速成比例。
5 、始終掌握閥門的狀態閥門長期的磨損、物料淤積和銹蝕會造成閥門運轉不夠靈活,內置智能控制模塊內含自診斷、自累加功能,自動提升下限頻率提高電機輸出功率,解決閥門運轉不夠靈活問題。
6 、應用軟件性能豐富可靠 軟件系統針對執行器和調節閥各種應用場合的要求開發。
