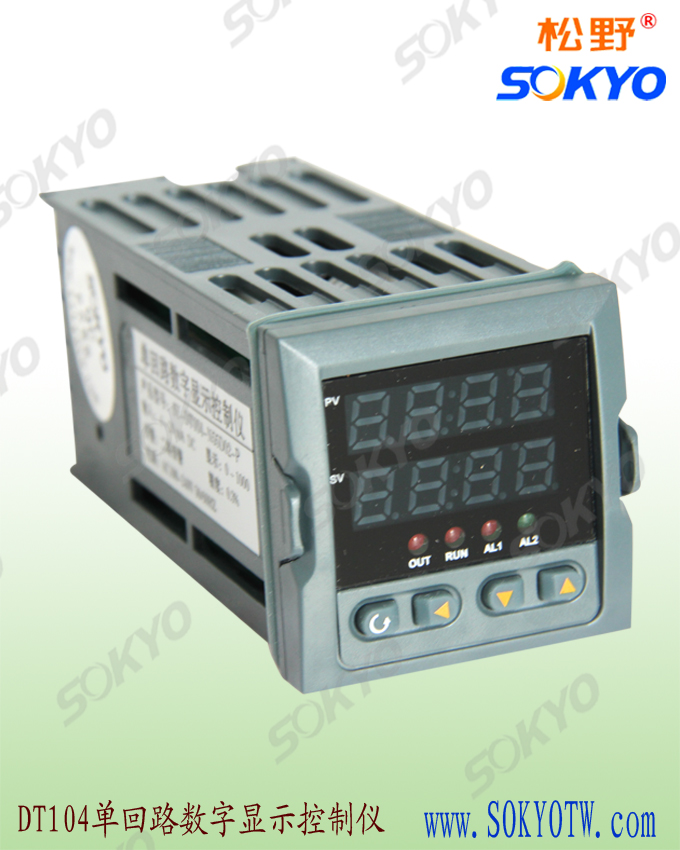

數字顯示控制儀的對外接線有電源、輸入信號和輸出信號,所以當發現顯示有異?,F(xiàn)象時,首先應使用萬用表測試其后部端子信號,應在儀表要求的數值之內。如:當儀表送電無顯示時,首先應檢查儀表供電電源是否異常,如正常而儀表仍無顯示時,可斷定儀表內部電源或有關元器件損壞;當顯示有溢出或亂跳時,可測量其輸入信號是否有開路或接觸不良現象,如果測得開路,則故障發生在表外,查出信號開路處,排除后即可正常;當測量溫度低于給定值而回路電流表仍為零時,可用萬用表測量?jī)x表后部端子輸出信號,正常時應為10mA,如果沒有則說明儀表本身有問題,如果有,而回路電流仍無指示時,可斷定故障發生在儀表之外,即配套的可控硅電壓調整器或電流表有問題,可進一步查找和判斷。通過檢查儀表后部端子上信號,即可斷定所出故障是在儀表之內還是儀表之外。 當確認故障發生在儀表之內時,可根據故障現象進一步判斷故障在儀表內的具體部位數字顯示控制儀故障排除。
數字顯示控制儀常見故障及原因和排除方法
故障原因如下數字顯示控制儀故障排除:
2.1 故障現象─顯示數字不穩(亂跳)
1) 儀表接地不良;
2) 供電電源不穩;
3) 電源變壓器屏蔽開路;
4) 表內基準電壓和負電源有故障;
5) 電位器接觸不良;
6) 電源濾波穩壓不好;
7) 室溫補償電路和基準電源有基礎不良;
8) 自動調零電路損壞;
9) 表內連接、接插件或元器件有虛焊或接觸不良;
10) 集成運放內噪聲太大。
2.2 故障現象─輸出為0mA
1) 輸出三極管損壞;
2) 集成運放輸出為負電位;
3) 橋路電源損壞或其回路連接開路;
4) 輸出三極管發射極電阻或引線開路;
5) 輸出連線開路。
2.3 故障現象─輸出為10mA
1) 輸出三極管擊穿;
2) 集成運放輸出為正電位使三極管導通;
3) 集成運放損壞。
