DFH霍爾電流變送器工作原理說明
發布時間：2015-01-13 16:51:27 文章來源：未知 作者：test 人氣：
霍爾電流變送器可同時測量直流電流、交流電流、或脈動直流、且分為開環式和閉環霍爾式兩種。原邊副邊高度絕緣、環氧樹脂澆注灌封、安全可靠變送器直流輸出、DC4~20mA，DC0~5V，跟隨輸出、±4V、±5V、±20mA，±25mA、±50mA、±100mA、±150mA，開環型、適應所有穿孔尺寸、所用工作電源都可選用開合式穿孔結構、安裝時不用切斷母線、安裝方便，閉環型、工作電源只能選雙電源、即±12V、±15V只有不可拆卸的穿孔尺寸可做成閉環霍爾式。
DFH霍爾電流變送器工作原理說明，開環型工作原理被測電流產生磁通量聚集在磁路中并由霍爾器件檢出霍爾電壓信號、經過放大器放大、該電壓信號精確的反映出原邊電流；閉環型工作原理被測電流流過導體產生的磁通量與霍爾電壓經放大產生的副邊電流通過副邊線圈所產生的磁通量相平衡。副邊電流精確反應原邊電流。廣泛的應用于電源裝置、電力系統、UPS電源、變頻器、電焊機等領域。
DFH霍爾電流變送器選型說明：
1、穿孔尺寸根據輸入電流的大小、采用銅排還是穿孔電纜、來選擇矩形框或圓形孔尺寸的大小
2、偶數為矩形框、出產品DFH2不可拆卸、DFH4、6、8、10、16都可拆卸

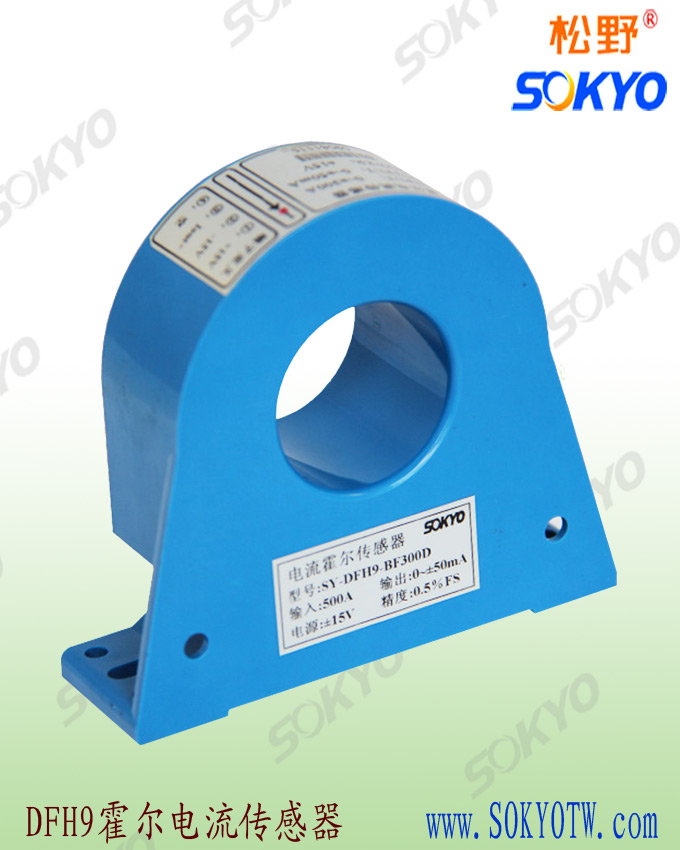

奇數為圓形孔、產品DFH3、5、9、15、17、19不可拆卸、DFH11、13都可拆卸、觀察產品圖片可分辨
3、開環霍爾式、所有工作電源都可以選用、默認缺省為DC24V、所有穿孔尺寸都可做成開環式即有產品DFH2、4、6、7、10、16、DFH3、5、9、11、13、15、17、19
4、直流輸出DC4~20mA、或DC0~5V、還可以電壓跟隨輸出±5V、±4V、測量直流電流時是直流輸出、正負號代表直流電流的方向
5、閉環霍爾式、工作電源只有選用，雙電源供電，即C、DC±12V；D、±15V；只有不可卸的穿孔尺寸可做成閉環霍爾式即有產品DFH2、3、5、9、15、17、19
6、輸出信號：跟隨輸出0~20mA、或0~25mA、或0~50mA、或0~100mA、或0~150mA當測直流時，為直流電流輸出、當測交流時、為交流跟隨交流信號輸出。
