智能型電磁流量計如何接線
發布時間：2014-12-03 09:58:14 文章來源：未知 作者：test 人氣：

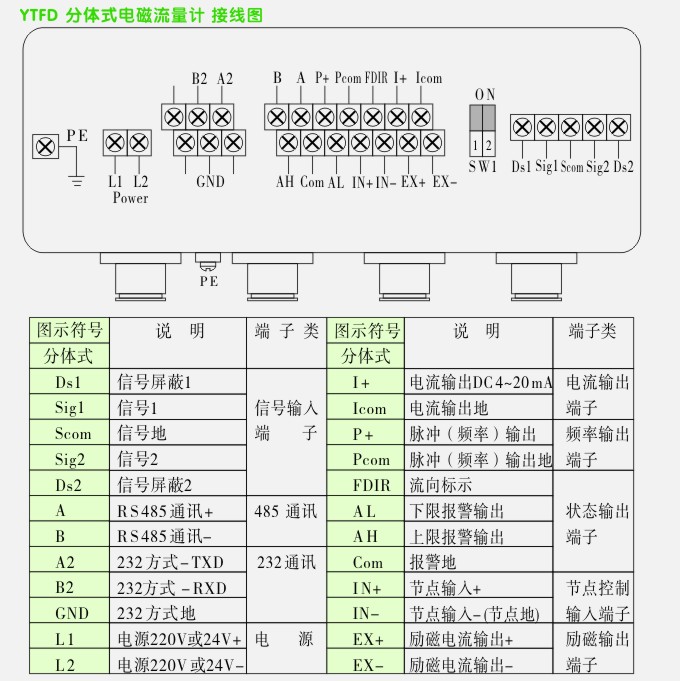

智能電磁流量計按照其結構形式可以分為分體式電磁流量計和一體化電磁流量計。分體式電磁流量計中流量計與顯示轉換器分離，通過電纜連接；一體化電磁流量計是流量計與顯示轉換器固定為一體，YTFD系列電磁流量計接線圖如下：

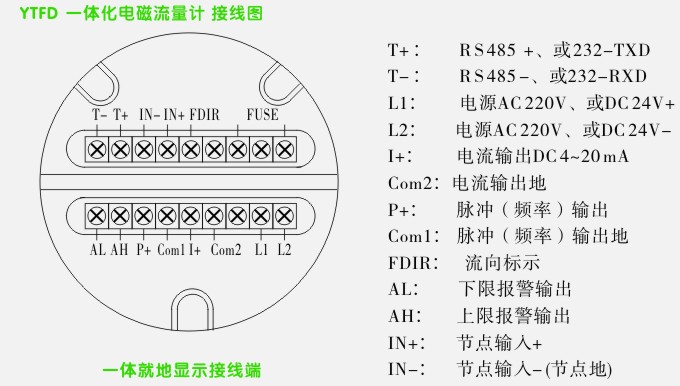

YTFD系列智能型電磁流量計接線圖（一體就地顯示接線端）：
電源接線：L1(220V/24V+) L2(220V/24V-)
（插接線圖）
電流輸出端子：I+ 電流輸出DC4~20mA
Com2 Icom 電流輸出地
頻率輸出端子：P+ 脈沖頻率輸出
Com1 Pcom 脈沖頻率輸出地
狀態輸出端子：FDIR 流向標示
AL 下限報警輸出
AH 上限報警輸出
Com 報警地
節點控制輸入端子：IN+ 節點輸入+
IN- 節點輸入（節點地）
勵磁輸出端子：EX+ 勵磁電流輸出+
EX- 勵磁電流輸出-
本文關鍵字：電磁流量計,智能電磁流量計
