超聲波液位變送器的安裝注意事項
發布時間：2014-02-19 14:40:15 文章來源：未知 作者：test 人氣：
超聲波液位變送器的安裝注意事項
超聲波傳感器是利用超聲波的特性研制而成的傳感器。
超聲波是一種振動頻 率高于聲波的機械波，由換能晶片在電壓的激勵下發生振動產生的，它具有頻率高、波長短、繞射現象小，特別是方向性好、能夠 成為射線而定向傳播
等特點。超聲波對液體、固體的穿透本領很大，尤其是在陽光不透明的固體中。超聲波碰到雜質或分界面會產生顯著反 射形成反射成回波，碰到活動物體能產生多普勒效應。因此超聲波檢測廣泛應用在工業、國防、生物醫學等方面。以超聲波作為檢測手段，必須產生超聲波和接收超聲波。完成這種功能的裝置就是超聲波傳感器，或者超聲探頭。
超聲波傳感器的主要性能指標包括：
①、工作頻率：工作頻率就是壓電晶片的共振頻率。
當加到它兩端的交流電壓 的頻率和晶片的共振頻率相
等時，輸出的能量最大，靈敏度也最高。
②、工作溫度：由于壓電材料的居里點一般比較高、
所以工作溫度的高低很關鍵。
③、靈敏度：主要取決于制造晶片本身。機電耦合系數
大，靈敏度高；反之靈敏度低。

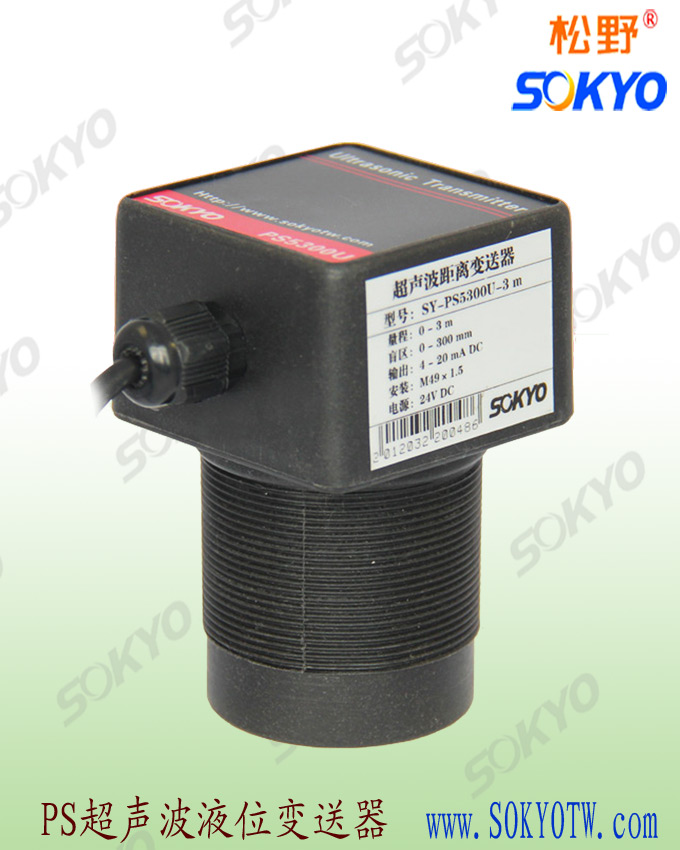

利用超聲波傳感器可以做成超聲波距離變送器、亦稱
超聲波測距儀。如右圖所示、可測量液位、可檢測物位、
可直接輸出4-20 m A 、直接和儀表相連，顯示液位的高低。
通過兩個傳感器、接超聲波數字液位差計、可顯液位差。
超聲波液位變送器安裝原則
1）探頭發射面到最低液位的距離，應小于選購儀表的量程。
2）探頭發射面到最高液位的距離，應大于選購儀表的盲區。
3）探頭的發射面應該與液體表面保持平行。
4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.3m以上。
6）若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，管底留孔保持延伸管內液面與罐內等高。
超聲波液位變送器安裝注意事項
1）儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。
2）電線、電纜保護管，要注意密封防止積水。
3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周?chē)h(huán)境溫度有可能超出儀表的工作要求時，建議在液位儀周?chē)釉O(shè)防高、低溫裝置。
