多功能電力儀表使用顯示說明:

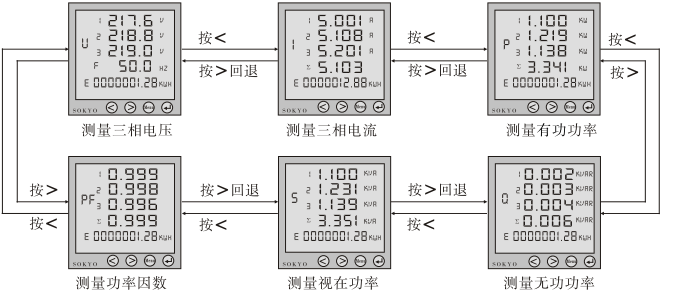

1、LCD顯示測量的電流信息、或提示信息、分六頁顯示、如下圖:
當DISP=0時 自動循環顯示、DISP=1顯示三相電壓+頻率+電能
DISP=2顯示三相電流+平均電流+電能、DISP=3顯示有功功率+和相有功+電能
DISP=4顯示無功功率+合相無功+電能、DISP=5顯示視在功率+合相視在功率+電能
DISP=6顯示功率因數、總功率因數+電能
多功能電力儀表操作說明:

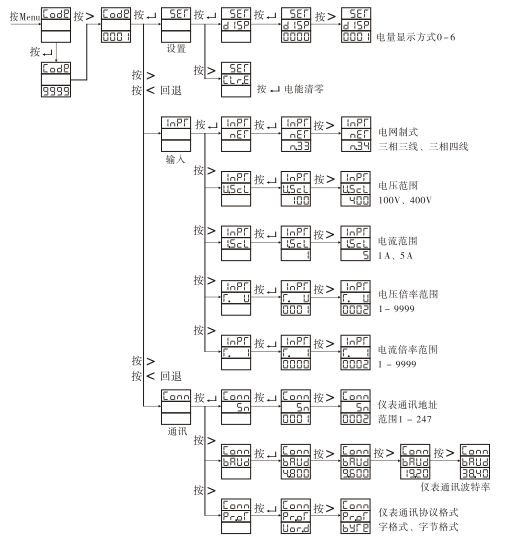

在編程操作下,儀表提供了設置Set、輸入Inpt、通訊Conn三大類輸入設置菜單,采用LCD液晶顯示的菜單結構管理方式:鍵盤的編程操作采用四個按鍵的操作方式,即切換增加鍵或減少鍵“>、<” 菜單進入或上回退“ Nenu”鍵、選擇確定鍵,來完成上述功能的操作。
Menu:在儀表測量顯示的情況下,按該鍵盤進行編程模式,儀表提示密碼:code按確定鍵顯示顯示9999,輸入正確密碼0001后,可對儀表進行編程、設置、“>、<”鍵、實現數字量的增加或減少。按住此鍵不放可實現快速增加或減少的功能。
選擇確認鍵后進行確認,并返回到上級菜單。在編程方式退回到測量模式的情況下,儀表會提示“Save-Yes”、選擇“Menu”表示不保存退出,選擇確定鍵保存退出。
