防爆電動調節閥整機調整步驟

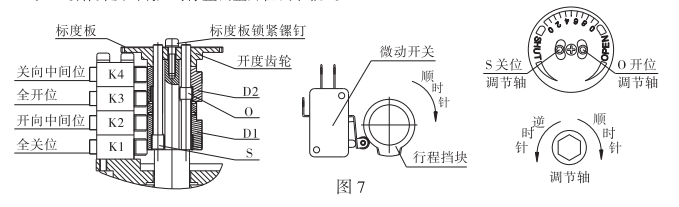

1. 微量調節式電氣限位的調整如圖7
① 全關調整:先用手柄驅動閥門至全關位,松開標度板鎖緊螺釘,調整標度板,使指針指向刻度線O(SHUT向),并擰緊標度板鎖螺釘。再用2mm內六角扳手順時針方向調整關為調節軸S,帶動行程擋板塊D1順時針旋轉觸發K2、K1依次動作并發出響聲,在K1動作并發出響聲時停止調整關位調節軸S。
② 全開未調整:先用手軸驅動閥門全開位,使指針向刻度線O(OPEN向),再用2mm內六角扳手逆時針方向調整開位調節軸O,帶動行程擋塊D2逆時針旋轉觸發K4、K3依次動作并發出響聲,在K3動作并發出響聲時停止調整開位調整軸0。
2、中間位置機型電氣限位的調整如下圖:
①D1調整:用手驅動閥門至全關位,松開標度板鎖緊螺釘,調整標度板,是指針指向刻度線O(SHUT向),并擰緊標度板鎖緊螺釘。松開行程擋板塊D1上的固定螺釘,順時針方向轉動D1使之與對應的微動開關K1剛剛發出動作響聲時,停止轉動D1并將D1的螺釘鎖緊,固定行程擋板D1。
②D2調整:用手動扳手驅動閥門至全開位置,使指針指向刻度O(OPEN向),
松開行程擋塊D2上的固定螺釘,逆時針方向轉動D2,使之與對應的微動開關K2剛剛發出動作響聲時,停止轉動D2并將D2的螺絲鎖緊,固定形成擋塊D2。
③D3調整:用手柄驅動閥門至全開位后,再用手柄順時針驅動閥門往關向運行2°,然后松開行程擋塊D3上的固定螺釘,逆時針方向轉動D3,并使K3動作發出聲響,再鎖定D3。
④D4調整:用手柄驅動閥門至全關位置后,再用手柄逆時針驅動閥門往開向運行2°,然后松開行程擋塊D4上的固定螺釘,逆時針方向轉動D4,并使K4動作發出聲響,再鎖定D4。
⑤用戶配閥后,如果閥門的全關,全開位與電動執行機構的全關、全開位不一致需進行調整,可按以上1或2所述方法調整。
⑥出廠調試時“關向中間位”微動開關超前“全關位”微動開關2°動作,“開向中間位”微動開關超前“全開位”微動開關2°動作,實際使用時也可根據控制需要進行調整。中間位微動開關動作時輸出無源觸點信號,全關、全開位微動開關動作時控制閥門的全關和全開位置。

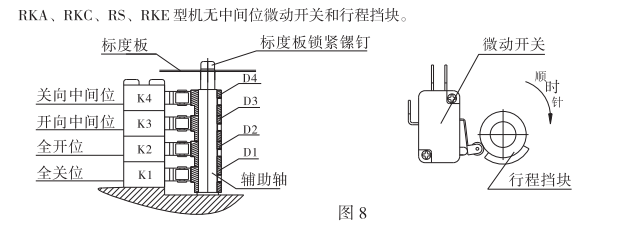

RKA、RKC、RS、RKE型機無中間位微動開關和行程擋塊。
