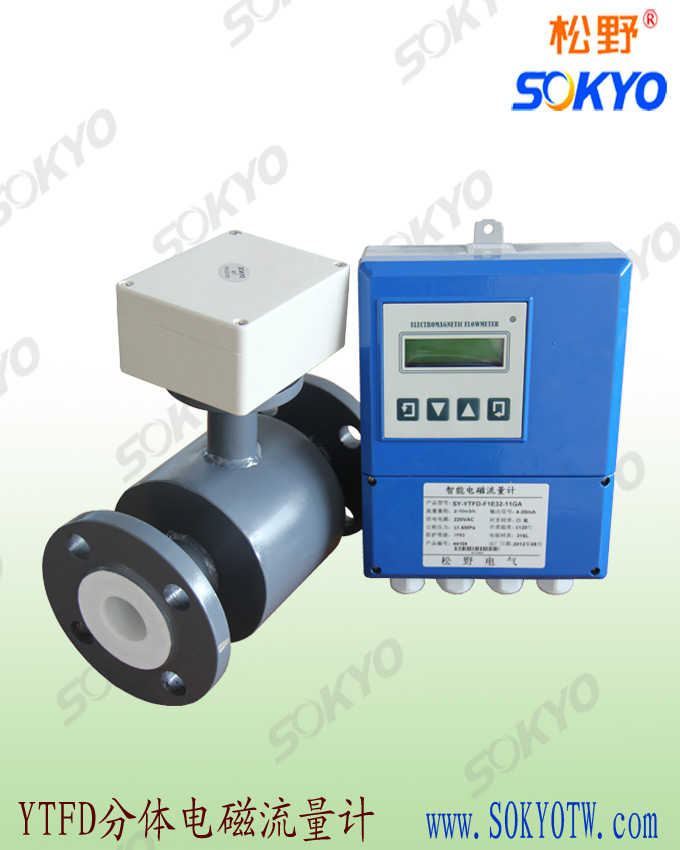

智能型電磁流量計產品特點:
1.外形結構一體化.帶現場顯示,LCD液晶顯示.
2.標準的兩線制電流4-20 mA輸出。
3.測量一般導電率大于20us/cm的介質
4.安裝方便,可以水平安裝,也可以垂直安裝,或傾斜安裝,
5.測量精度高,可達0.5%
6.廣泛用于石油化工、化纖、輕工食品、造紙、制糖、制藥、冶煉、給排水、環保、電力、鋼鐵等工業領域。
智能型電磁流量計技術數據:
1、公稱通徑系列 DN(mm) 、特殊規格可以定制
常用: 10、15、20、25、32、40、50、65、80、
100、125、150、200、250、300、350、400
450、500、600、800、1000、1200
2、流動方向
正,反,凈流量,量程比:150:1
重復性誤差:測量值的 ± 0.1%
3、精度等級:±0.5% FS (0.5級)
±1.0 % FS (1.0級)
4、被測介質溫度:
橡膠襯里 :-20 ℃ ~ 60 ℃
聚四氟乙烯襯里:-30 ℃ ~ 130 ℃
聚烯烴 PO襯里:-30 ℃ ~ 100 ℃
5、額定工作壓力:
D N10 ~ D N 65 :≤2.5M Pa
D N80 ~ D N 150 :≤1.6M Pa
D N200 ~ D N 1200 :≤1.0M Pa
6、流量測量范圍:
流量對流速范圍是 0.3 ~15 m/s、流量的大致估算
Q =(3.14×Dn2×流速 ×10-6×3600)÷ 4 = m3/h
7、電導率范圍:
被測流體電導率 ≥ 10 μs/cm、
以水為成份的介質、其導電率在 200-800 μs/cm范圍
內,均可選用、酸、堿、等溶液度可選用電磁流量計
8、輸出電流及負載電阻:
電流輸出 DC 4~20mA、全隔離、負載電阻<750歐姆
頻率輸出/ 脈沖 0~1kHz 、光電隔離 OCT、
導通時 集電極最大電流為 25mA
9、電極材料:
316 不銹剛、哈氏合金(HC)、
鉭(Ta)、鈦(Ti)、鉑金(Pt)任意選擇
10、防護等級: 標準型 I P65、
特殊要求: I P68(分體式、潛水型 )
11、供電電源:85~265V、45~63HZ、
DC 24 V 、(直流 24V 供電)
產品總功耗:≤ 20W
12、連接方式:
流量計與配管之間均采用法蘭連接,
法蘭連接尺寸應符合 GB 9119-88 的規定。
直管段長度: 上游 ≥ 5DN、 下游 ≥ 2DN
插入式流量計、則沒有法蘭
13、環境溫度: -25℃ ~ 60℃
相對溫度:5% ~ 95% RH
14、常見介質電導率 μs/cm
各種酸: 10 ~ 801×104
堿 液:8 ~ 30×104
牛奶 : 200 ~ 300
蒸餾水0.01 ~ 5
啤酒:600 ~ 800
麥芽汁:500 ~ 1000
水及飲料 :200 ~ 800
水果醬:400~ 1000
