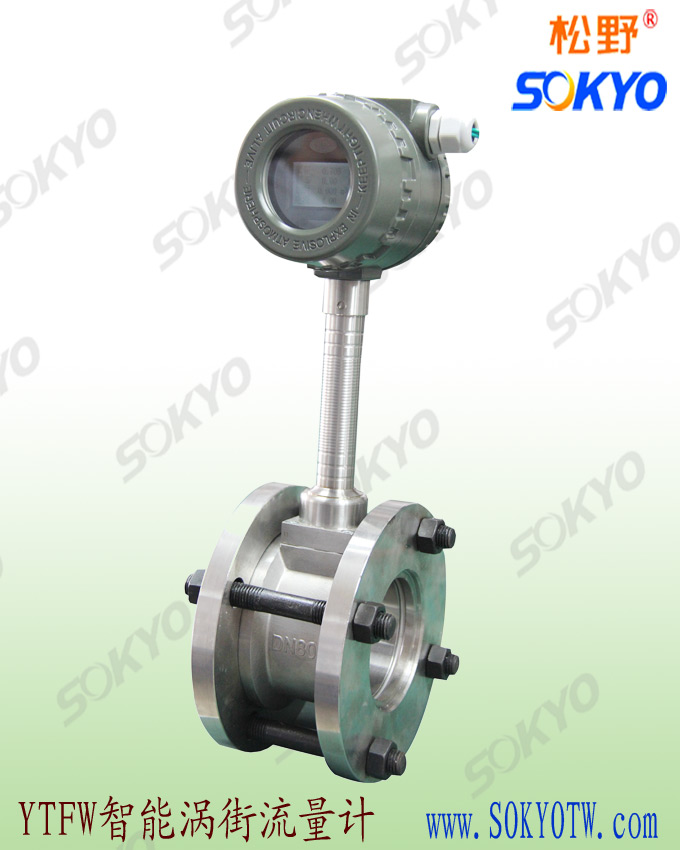

YTFW渦街流量計產品特點
發布時間：2014-06-17 14:55:35 文章來源：未知 作者：test 人氣：
YTFW 系列智能渦街流量傳感器是一種采用壓電晶體作為檢測元件的新型應力檢測式渦街流量傳感器。該傳感器具有量程比寬、精度高、壓力損失小、介質通用性好、有與流量成比例的脈沖信號輸出。由于傳感器采用的檢測探頭與旋渦發生體分開安裝、而且耐高溫的壓電晶片不與介質接觸、質量穩定。智能型專業顯示模塊設計、操作簡單方便、任意設置，使流量計具有結構簡單、通用性好和穩定性高等特點。廣泛應用于管道沒有大的振動環境中、測量各種氣體、液體和蒸汽的流量檢測及計量。
YTFW系列渦街流量計技術參數
1、公稱通徑系列 DN(mm)
滿管式 ： DN15、20、25、32、40、50、65、80、
DN100、125、150、200、250、300、
插入式 ： DN350、400、450、500、600、800、900
2、流量量程比：一般 20：1、擴展后可以到 40：1
重復性誤差：測量值的 ± 0.1%
3、測量精度： 滿管式 ±0.5% FS （0.5級）
插入式 ±1.0 % FS （1.0級）
4、被測介質：液體、氣體、蒸汽
介質溫度：常溫常壓型液體或氣體 ：-30 — 50 ℃
高溫型 飽和蒸汽 ： -30 — 250℃
高溫高壓型 過熱蒸汽 ： -30 — 350℃
5、輸出信號： 兩線制電流輸出（DC 4－20m A）
脈沖輸出 （ VOL ＜ 0.8 V、 VOH ＞ 4.5 V ）
RS485 通訊 Modbus-RTU 協議
HART 通訊協議、 DC 4-20mA @ HART
6、補償輸入：溫度補償 采用溫度變送器、或傳感器 Pt100
壓力補償采用 壓力變送器 DC 4-20mA
7、公稱壓力：PN1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa壓力損失系數：Cd ≤ 2.6
8、工作環境：溫度 －30 — 80 ℃、相對濕度5%－95% RH
9、顯示功能 ：雙行 LCD 顯示、可顯示瞬時流量、累積流量、頻率、溫度、壓力、密度
10、流量測量范圍：流量范圍對流速是 0.2 - 15 m/s
11、負載電阻：4~20mA電流輸出、負載電阻＜750歐姆
脈沖頻率輸出 0.1 - 3 kHz、光電隔離OCT
導通時 集電極最大電流為 25mA
12、防護等級：標準型 I P65、
13、供電電源：標準為額定 DC 24V （ DC 18- 36V ）
DC 3.6V 鋰電池
