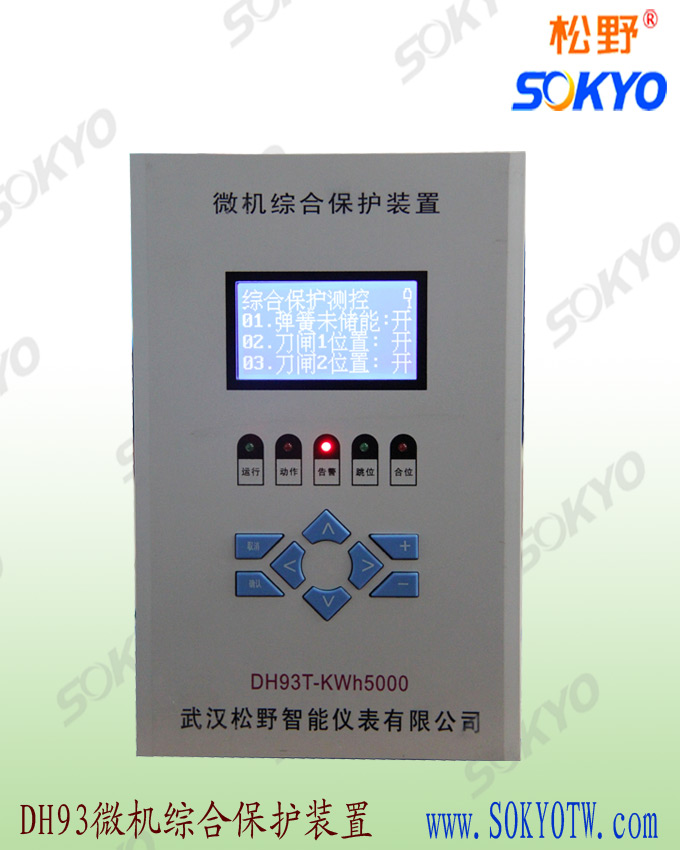

1、差動電流速斷保護
按躲過
電動機保護空載投入時最大暫態電流引起的不平衡電流最大外部以及短路時的不平衡電流整定整定
一般?。篒dz=KIe/n；式中：Idz：差電流速斷的動作電流
Ie：電動機保護的額定電流；K：一般取6~12
2、縱差保護
1）縱差保護最小動作電流的整定最小動作電流應大于電動機保護啟動過程中時的不平衡電流
Idz.min=KKΔmIe/n；式中：Ie：電動機的額定電流
n：電流互感器的變比；KK：可靠系數，取3~4
Δm：由于電流互感器變比未完全匹配產生的誤差，一般取0.1
在工程實用整定計算中可選取Idz.min=（0.3~0.6）Ie/n。
2）比率制動系數K按最大外部短路電流下差動保護不誤動的條件，計算最大制動系數
K=KKKfzqKtxKc；式中：Ktx：電流互感器的同型系數，Ktx=0.5
KK：可靠系數，取2~3；Kc：電流互感器的比誤差，取0.1
Kfzq：非周期分量系數，取1.5~2.0
計算值Kmax=0.3，但考慮電流互感器的飽和和暫態特性畸變的影響，在工程實用整定計算中可選取K=0.5~1.0
3、相電流速斷保護
1）速斷動作電流高值Isdg
Isdg=Kk/Ist；式中，Ist：電動機保護啟動電流（A）
Kk：可靠系數，可取Kk=1.3
2）速斷電流低值Isdd
Isdd可取0.7~0.8Isdg，一般取0.7Isdg
3）速斷動作時間tsd
當電動機保護回路用真空開關或少油開關做出口時，取tsd=0.06s，當電動機保護回路用FC做出口時，應適當延時以保證熔絲熔斷早于速斷保護。
4、電動機保護啟動時間tqd
按電動機的實際啟動時間并留有一定裕度整定，可取tqd=1.2倍實際啟動時間。
5、負序過流保護
1）負序動作電流I2dz
I2dz按躲過正常運行時允許的負序電流整定
一般地，保護斷相和反相等嚴重不平衡時，可取I2dz=（0.6~0.8）Ie作為靈敏的不平衡保護時，可取I2dz=（0.2~0.4）Ie
2）負序動作時間常數T2
在母線二相短路時，電動機回路有很大的負序電流存在，因此，T2應整定為大于外部兩相短路的最長切除時間。在FC回路中，應躲過不對稱短路時熔絲熔斷，即負序保護不能搶在熔絲熔斷前動作。
3)設定兩段定時限保護
6、接地保護
保護裝置的一次動作電流，按躲過被保護分支外部單相接地故障時，從被保護元件流出的電容電流及按最小靈敏系數1.25整定
Idz≥KkIcx
Idz≤(Ic∑-Icx)/1.25式中：Icx：被保護線路外部發生單相接地故障時，從被保護元件流出的電容電流
Ic∑：電網的總單相接地電容電流；Kk：可靠系數，可取Kk=4~5
7、過熱保護
過熱保護涉及發熱時間常數Tfr和散熱時間Tsr二個定值。
1）發熱時間常數Tfr
發熱時間常數Tfr應由電動機制造廠提供，若制造廠沒有提供該值，則可按下列方法之一進行估算。
A由制造廠提供的電動機過負荷能力數據進行估算；如在X倍過負荷時允許運行t秒，則可得，Tfr=（X2-1.052）t
若有若干組過負荷能力數據，則取算出得Tfr值中最小者。
B若已知電動機的溫升值和電流密度，可用下式估算Tfr值：
Tfr=（150×θe）×（θM/θe-1）/（1.05×Je2）；式中，θe：電動機定子繞組額定溫升
θM：電動機所采用絕緣材料的極限溫升
Je：定子繞組額定電流密度
例如：電動機采用B級絕緣，其極限溫升θM=80℃，電動機定子繞組額定溫升θe=45℃，定子繞組額定電流密度Je=3.5A/mm2，則：Tfr={（150×45）/（1.05×3.52）}×（80/45-1）=408（s）；C由電動機啟動電流下的定子溫升決定發熱時間常數Tfr=（θ×Ist2×Ist）/θ1st
式中，θ：電動機額定連續運行時的穩定溫升
Ist：電動機啟動電流倍數
tst：電動機啟動時間
θ1st：電動機啟動時間的定子繞組溫升
D根據電動機運行規程估算Tfr值
例如：某電動機規定從冷態啟動到滿轉速的連續啟動次數不超過兩次，又已知該電動機的啟動電流倍數Ist和啟動時間tst，則：
Tfr≤2（Ist2-1.052）tst
2)散熱時間Tsr
按電動機過熱后冷卻至常態所需時間整定。
8、電動機過熱禁止再啟動保護
過熱閉鎖值θb按電動機再正常啟動成功為原則整定，一般可取θb=0.5。
9、長啟動保護
長啟動保護涉及電動機額定啟動電流Iqde和電動機允許堵轉時間tyd二個定值。
1）電動機額定啟動電流Iqde
取電動機再額定工況下啟動時的啟動電流（A）。
2）電動機允許堵轉時間tyd
取電動機最長安全堵轉時間（S）。
10、正序過流保護
正序過流保護涉及正序過流動作電流I1g1和正序過流動作時間t1g1二個定值。
1）正序過流動作電流I1gl
一般可取I1gl=（1.5~2.0）Ie
2）正序過流動作時間t1gl
一般可取t1gl=（1.5~2.0）tyd
11、低電壓保護
1）按切除不重要電動機的條件整定
低電壓動作值：
對中溫中壓電廠Udz=60~65%Ue
對高溫高壓電廠Udz=65~70%
為了保護重要電動機的自起動，采用最小時限t=0.5S
2)按躲過保證電動機自起動時供電母線的最小允許電壓，并計入可靠系數及電壓繼電器的返回系數
對中溫中壓電廠Udz=(60~65%)Ue/(KKKf)一般取40%Ue
對高溫高壓電廠Udz=(65~70%)Ue/(KKKf)一般取45%Ue
按保證技術安全及工藝過程特點的條件整定，時限足夠大，只有當電壓長期下降或消失才斷開電動機一般?。簍=9S
