PS1300i液位計用在高爐水位測量
發布時間:2014-11-24 10:13:58  文章來源:未知  作者:test  人氣:
  在高爐設計時采用封閉式循環水沖渣,經沉淀池、過濾池將水、礦渣分離,然后將沉淀后礦渣用行車抓斗進行打撈等工藝過程。由于沖渣水循環反復使用,導致沖渣水水質差、且各水池環境特殊等問題。因此我們要選型PS1300i液位變送器用在高爐水位測量,該種液位計具有精度高、溫漂小、抗干擾能力強、特別是變頻器干擾。但由于沖渣水溫度高、水硬度高、礦渣沉淀物多等固有問題,使儀表原有的可靠性、穩定性、準確度大打折扣、因此在設備管理過程中特別關注了這些問題,經過不斷地積累經驗,采取了一些有效的技術改進措施,從而確保生產的安全穩定。

    PS1300i液位計安裝方式是:將變送器探頭經過保護套管直接投入到水池底部。當水位發生變化時,探頭壓力感應膜片將做相應的位移變化,使變送器輸出標準電流(4~20 mA)信號傳遞到智能數顯表,由智能數顯表顯示出水池實際水位情況。但由于沖渣水溫度高(約80℃),使儀表探頭電器元件加速老化。由于水硬度(CaCO3)高達660 mg/L,而工業水的硬度為109.45 mg/L),使探頭壓力感應膜片表面快速結垢,而改變原有的機械特性,隨著時間的延長,這種現象越來越嚴重,儀表的穩定性、可靠性、準確性就越來越差。由于礦渣沉淀物多,在大約一個月的時間里將探頭掩埋,在探頭掩埋初期,使儀表的測量顯示值滯后于實際水位的變化,到中后期由于沉淀后礦渣板結密度越來越大,將探頭進口處完全堵塞,致使水位變化信息無法傳遞到探頭壓力感應膜片上,使投入式液位變送器完全喪失功能而報廢。

    PS1300i液位計測量方式的改進與制作 針對沖渣水水質差、水池環境特殊難題,經過長期摸索,我們采取了將投入式液位變送器測量方式進行了以下改進,,在水池中裝上一個隔離罐,在隔離罐的頂端安裝一只滑輪,在水池中放入一只浮球,用尼龍繩一端拴住浮球,另一端拴住變送器探頭,然后將尼龍繩的中間放到滑輪上。在隔離罐內注入水泵冷卻過的冷卻水,水位的高度由液位變送器的上限量程所決定。在確定好水位高度處開一個溢流孔,保持隔離罐內水位不變。工作原理是:但水池水位處在最高時,浮球通過滑輪傳動使變送器探頭處在隔離罐最低部,此時,液位變送器輸出最高(20 mA),但水池水位處在最低時,浮球通過滑輪傳動使變送器探頭處在隔離罐最高處,此時,液位變送器輸出最低(4 mA)。可見,改進后的液位變送器輸出與水位變化關系完全一一對應,達到了測量的目的。

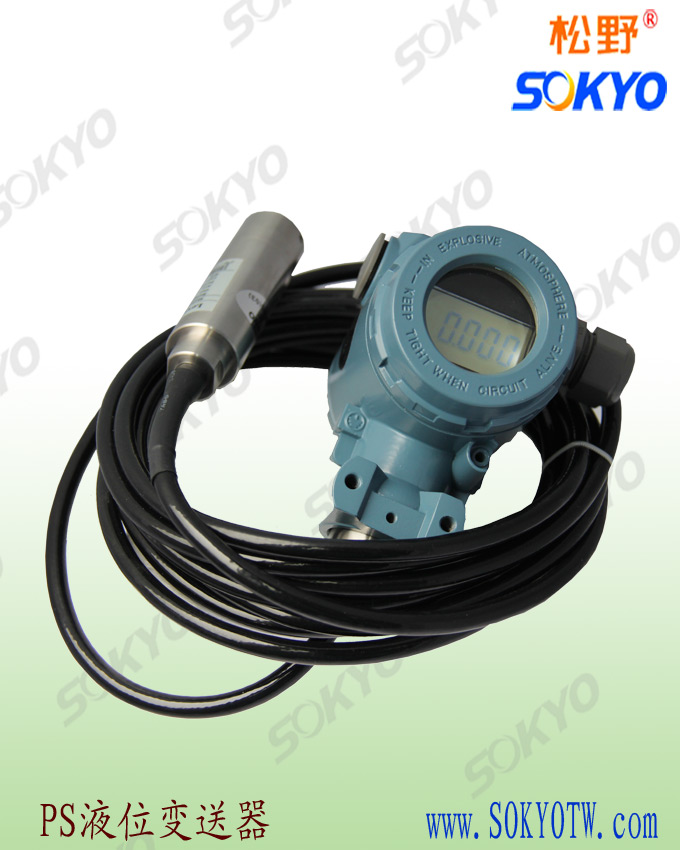

 PS1300i液位計
