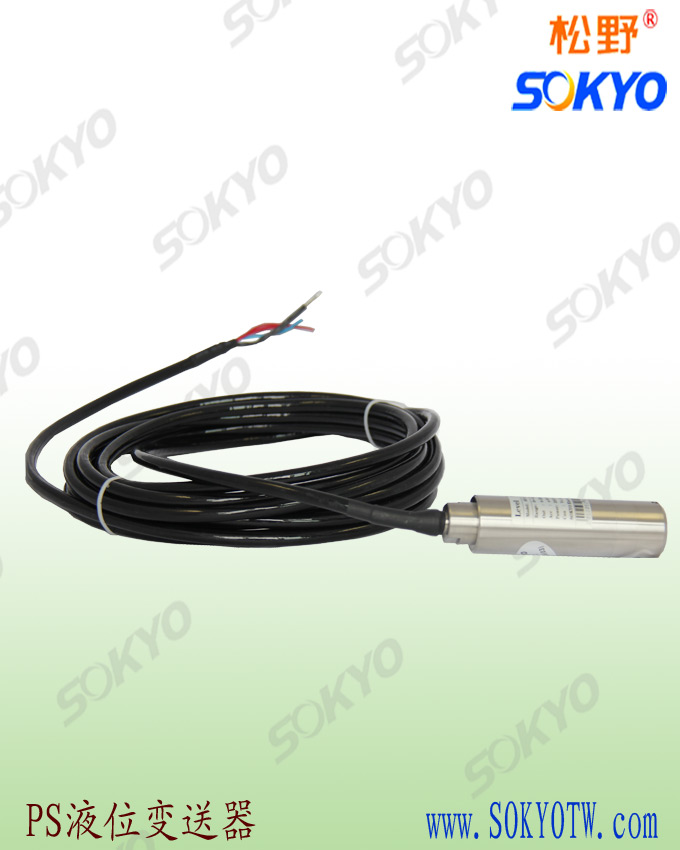

投入式液位變送器,可稱為液位計的顯示儀表,可簡稱為液位計,不包含其液位傳感器的部件。液位變送器液位測量通常指對工業生產過程中封閉式或敞開容器中液位的高度進行檢測;
液位變送器的運用十分的廣泛,是對壓力變送器技術的延伸和發展,根據不同比重的液體在不同高度所產生壓力成線性關系的原理,實現對水、油及糊狀物的體積、液高、重量的準確測量和傳送。使用被測介質廣泛,可測油、水及與316不銹鋼兼容的糊狀物,具有一定的防腐能力。
投入式液位變送器安裝注意事項:
1、投入式液位變送器的安裝方向?yàn)榇怪?,投入式安裝位置應遠離液體出入口及攪拌器。
2、在有較大振動的使用場合,可在變送器上纏繞鋼絲,利用鋼絲減震,以免拉斷電纜線
3、投入式液位變送器側面安裝時,導氣電纜彎曲半徑應大于10厘米,避免彎曲過度而將導氣電纜損壞。
4、投入式液位變送器接地端子應可靠接地,電源屏蔽線應與其相連。
5、液位計安裝在靜止的深井、水池中時,通常把內徑Φ45mm左右的鋼管(不同高度打若干小孔,以便水通暢進入管內)固定于水中,然后將投入式液位變送器放入鋼管中即可使用。
6、測量流動或有攪拌的液體的液位時,通常把內徑Φ45mm左右的鋼管(在液體流向的反面不同高度打若干小孔,以便水通暢進入管內)固定于水中,然后將投入式液位變送器放入鋼管中即可使用。
7、由于罐底或艙底易沉積污泥、油渣等物,建議將測量探頭離開罐(艙)底一定高度,以免雜物堵塞探頭。
8、在介質波動較大,導氣電纜很長的情況下,對探頭應采用套筒將其固定,以防探頭擺動而影響測量精度。
