DT100系列
單回路數顯控制儀技術參數:
1、顯示方式:
數 碼 管:雙屏LED高亮度數碼管數字顯示
光 柱:測量值百分比光柱模擬顯示
2、輸入方式:
熱 電 偶:K(0~1300
OC)、 E(0~1000
OC)、 B(400~1800
OC)、
S(0~1600
OC)、 T(-200~400
OC)、 J(0~1200
OC)、
R(400~1800
OC)、 N(0~1300
OC)、 F2(700~2000
OC)、
Wre3-25(0~2300
OC)、 Wre5-26(0~2300
OC)
熱 電 阻:Cu50(-50~150
OC)、Cu53(-50~150
OC)、Cu100(-50~150
OC)
Pt100(-200~650
OC)、BA1(-200~600
OC)、BA2(-200~600
OC)
線性電阻:0~400Ω、0~500Ω
遠傳電阻:0~350Ω、30~350Ω
直流電壓:0-20mV、0-40mV、0-100mV
直流電壓:0-5V、1-5V、0-10V、0-5V開方、1-5V開方;輸入阻抗≥510KΩ
直流電流:0-20mA、0-10mA、4-20mA、0-10mA開方、4-20mA開方;輸入阻抗≤250Ω3、
3、報警/控制輸出
燈 指 示:LED指示燈,報警/控制輸出狀態時燈亮
輸 出:報警/控制開關量輸出,開關量類型可選
ALM——繼電器觸點輸出。
觸點容量:AC220V/0.5A(小) DC24V/0.5A(小)(阻性負載)
AC220V/2A(大) DC24V/2A(大)(阻性負載)
SCR(K3/K6)——可控硅過零觸發脈沖輸出,容量:AC400V/0.5A
SSR(K4)——固態繼電器驅動電壓輸出,容量:DC12V/30mA
SOT(K5)——雙向可控硅通斷輸出,容量:AC600V/5A
4、變送輸出:
直流電壓:DC1-5V 負載電阻≥250KΩ(可選擇帶大負載模塊,負載電阻≥4KΩ
直流電壓:DC0-5V負載電阻≥250KΩ(可選擇帶大負載模塊,負載電阻≥4KΩ
直流電壓:DC0-10V負載電阻≥4KΩ
直流電流:DC4-20mA,負載電阻≤600Ω
直流電流:DC0-20mA,負載電阻≤600Ω
直流電流:DC0-10mA,負載電阻≤1.2KΩ
5、通訊輸出:
通訊接口:標準串行雙向通訊接口:RS485——二線制,通訊距離≤1000米
RS232——三線制,通訊距離≤15米
通訊協議:標準MODBUS RTU通訊協議,1位起始位,8位數據位,1位停止位,無奇偶
校驗,波特率1200~9600bps
6、打印輸出
打印接口:RS232C——三線制,通訊距離≤15米
適配微型串行打印機,16針,波特率1200~9600bps
7、饋電輸出
輸出電壓:DC24V±1V
輸出電流:≤30mA(負載電阻≥750Ω)
8、電源
開關電源:AC/DC100~240V 頻率50/60Hz 功耗≤5W
開關電源:DC20~29V 功耗≤3W
9、使用環境
溫 度:-10-50
OC
濕 度:10~90%RH避免強腐蝕氣體
10、特性
溫度漂移:≤0.01%FS/
OC(典型值約50ppm/
OC
單路采樣周期:500ms
耐壓強度:輸入/輸出/電源/通訊相互之間(1000V.AC/min)
絕緣強度:輸入/輸出/電源/通訊相互之間≥100MΩ
電磁兼容:IEC61000-4-4(電快速瞬變脈沖群),±4KV/5KHz;IEC61000-4-5(雷擊、浪涌),共模4KV,差模2KV

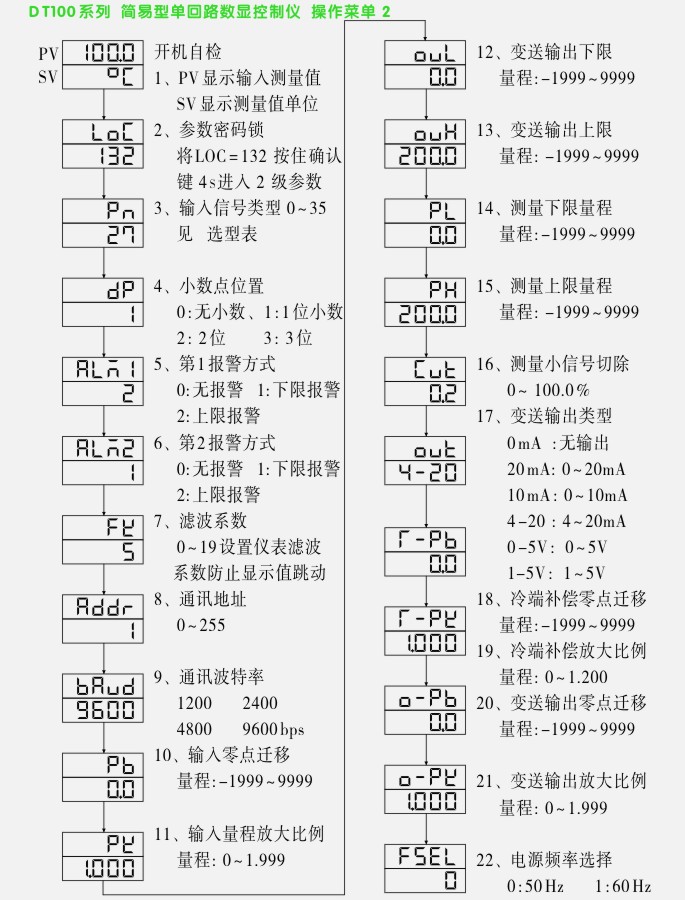

設定方式:面板輕觸式按鍵數字設定,設定值斷電永久保存
保護方式:輸入回路斷線、輸入信號超/欠量程報警
