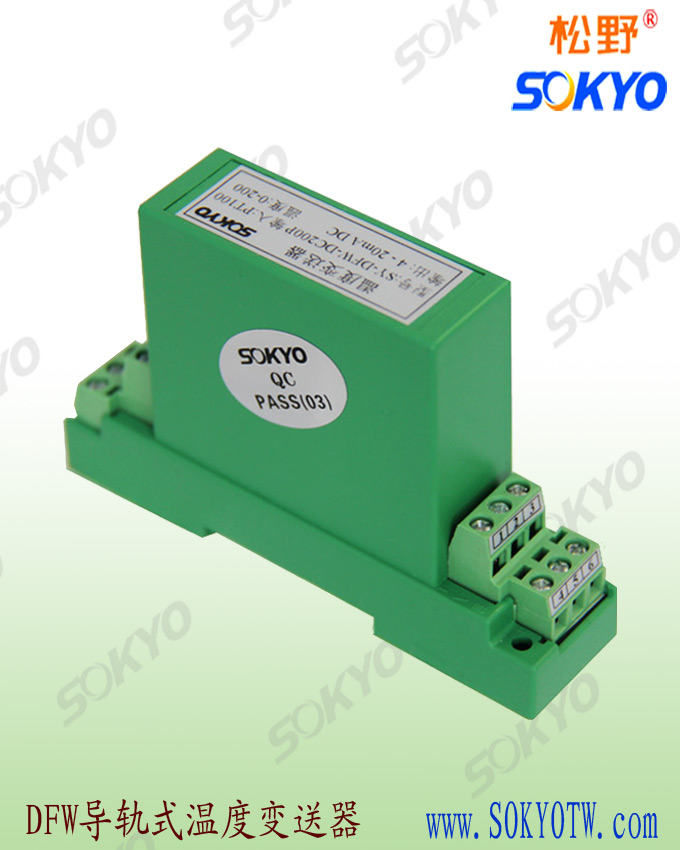

溫度變送器配用的測溫元件有熱電偶和熱電阻，其線制又分為二線制、三線制、四線制三種類型，盡管有上述的區別，但其測試的內容及原則是相同的。本文僅以調校S系列熱電阻溫變器的示值誤差為例進行討論。
由于開展的是調校工作，一般可根據現有設備條件并參照溫變器使用說明書進行。但為保證調校質，因此對調校系統(即標準裝置)應有一定要求。按慣例標準裝置的誤差應小于被測溫變器允許誤差的1／5，對于O．1級被測溫變器應小于其允許誤差的1／3。此外，整套標準裝置的不確定度及重復性還應合乎要求。
溫度變送器調校方法有兩種：
1．模擬調校法
即用模擬信號源(標準直流電阻箱)來代替與溫變器相接的測溫元件，用改變模擬信號源的輸出值來測量溫變器輸出值的方法進行調校(在溫變器量程范圍內調校點不少于5點，正反程循環次數不少于3次)，對測量結果進行處理后，計算出溫變器的示值誤差。此方法調校結果是溫變器和模擬信號源二者的綜合結果，不包含測溫元件的不確定度。此法是最常用的方法，對Ⅱ、Ⅲ、S型的溫變器的調校都是適用的。
2．綜合調校法。
此法是將測溫元件與溫變器一起進行調校，是靠改變恒溫設備溫場的溫度來測量溫變器的輸出調校點數和正反程循環次數同模擬調校法)，然后計算出溫變器的示值誤差。此方法調校結果是溫變器和測溫元件的綜合結果。此法可用來測試S系列帶測溫元件一體化溫變器，對于架裝、墻掛式溫變器很少采用。
標準裝置的誤差來源視不同的調校方法而定(即不同的輸入信號)現分述如下：
1．模擬調校系統誤差來源有：
1)直流電阻箱的誤差；
2)電測儀表的誤差(數字電壓表)；
3)直流穩壓電源的影響；
4)I／V變換電阻的精度影響；
5)對于讀數誤差可忽略不計。
2．綜合調校系統誤差來源有：
1)一等水銀溫度計誤差；
2)電測儀表的誤差；
3)恒溫設備溫場不均勻誤差；
4)直流穩壓電源的影響；
5)I／V變換電阻的精度影響；
6)測溫元件(熱電阻)的誤差；
7)讀數誤差、計算誤差、測溫元件響應時間不等引起的誤差可忽略不計。
由于各誤差彼此獨立，故總不確定度的合成上采用方和根法計算。
